手动杠杆式废钢压合打包设备结构模型

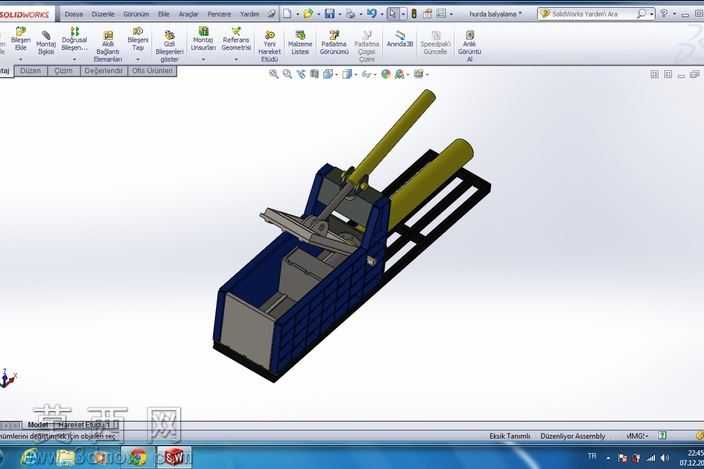

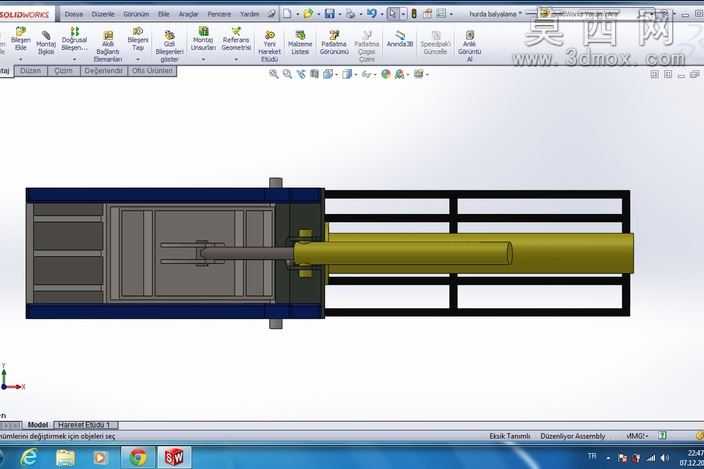

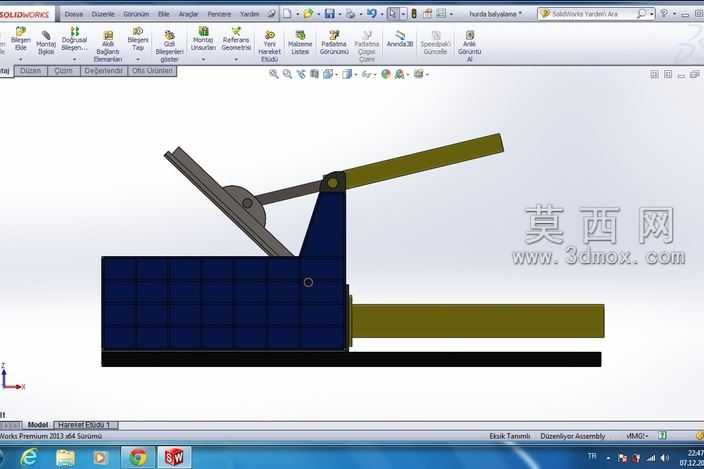

该模型为手动杠杆式废钢打包设备的三维结构模型，采用SolidWorks完成全参数化建模，完整还原了手动施压类打包设备的核心机械结构。建模过程中先以基准面定位搭建核心装配骨架，首先完成底部承压料仓的建模，料仓采用带网格加强筋的箱式结构，通过拉伸凸台命令生成仓体基体，再对仓壁做等距加厚处理，表面的加强筋结构通过线性阵列快速生成，既还原了实体结构的加强设计，也保证了模型装配的对位精度。核心施压执行部分采用杠杆增力结构设计，长操作手柄与短压臂通过铰接销轴连接，铰接位置做了同轴度配合约束，还原杠杆机构的转动自由度，压臂末端连接水平压料推杆，推杆与料仓侧壁做滑动配合约束，模拟压料过程中推杆的直线进给动作。模型各部件的材质做了区分设置，料仓主体赋予深蓝色金属漆面材质，操作手柄与压料推杆赋予橄榄绿色金属结构件材质，铰接销轴等连接件赋予银灰色金属材质，通过材质区分清晰展现不同部件的功能分区。装配阶段对所有运动部件添加了符合实际工况的配合约束，操作手柄可绕铰接点转动，带动压料推杆沿料仓轴线做直线往复运动，完整模拟手动下压手柄、驱动推杆挤压仓内废钢物料的动作逻辑。设计上充分利用杠杆增力原理，通过合理设置力臂比例，降低手动操作的施力需求，结构简洁无冗余部件，整体装配关系清晰，无干涉错配问题，可用于手动打包设备的结构原理展示、基础结构优化参考，也可作为废料处理小型设备的教学演示模型，帮助理解杠杆增力机构在压合作业场景中的实际应用方式。
