液冷永磁同步驱动电机结构

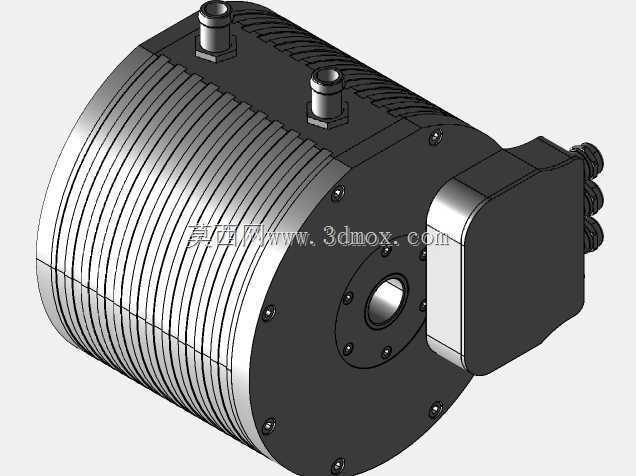

　　该模型呈现的是一台面向新能源动力系统的液冷永磁同步驱动电机，整体结构围绕高功率密度、持续扭矩输出和紧凑安装边界展开。电机主体采用圆筒式壳体，外表面布置密集轴向散热筋，同时内部设置液体冷却流道，使绕组、定子和永磁转子在高负荷工况下产生的热量能够通过壳体快速传递给冷却液。相比自然冷却或风冷方案，液冷结构更适合电动汽车、混合动力车辆以及农业装备中长时间爬坡、频繁启停和低速大扭矩作业的使用场景。

　　从实际用途看，这类电机既可作为车辆牵引驱动单元，也可在混合动力系统中承担发电与驱动切换任务。其可逆运行特性使设备在制动或减速时能够进入能量回馈状态，将机械能量转换为电能回充至储能系统；在驱动状态下，电机则通过输出轴将扭矩传递至减速机构或传动链。模型中输出轴位于前端盖中心，周围布置多颗端盖紧固螺钉，便于工程师在整车布置时校核轴伸长度、联轴器配合空间以及与减速器输入轴的同轴关系。

　　外形上，电机壳体直径较大而轴向长度相对克制，属于典型的高扭矩密度布置。圆筒壳体外侧的散热筋不仅增加换热面积，也增强壳体刚性；顶部两个接头对应冷却系统进出液接口，接口位置靠近壳体上方，有利于在总成装配时布置软管走向，并减少管路与车架、悬架或电池包发生干涉的风险。侧置接线盒采用近似矩形盒体结构，通过紧固件与主机身连接，盒体与圆筒壳体之间形成清晰的安装台阶，方便三相动力线、旋变线或温度采样线束的接入与维护。

　　结构设计思路上，模型把电机的功能分区表达得比较明确：中部圆筒承担定子封装、冷却流道和机械支撑；前端盖负责轴承定位、轴系密封和输出接口；后端区域兼顾转子位置反馈、端盖封闭及附属元件安装；侧面接线盒则独立承担电气连接与防护功能。这样的分区有利于在详细设计阶段分别处理密封、绝缘、散热和维修可达性问题。端盖螺钉沿圆周分布，能够保证结合面压力均匀，降低振动松动和冷却液渗漏风险；接线盒与壳体之间的连接面也预留了明显边界，可在工程图中进一步细化密封圈、防水接头和接地结构。

　　在安装边界方面，该电机外径约300mm级别，轴向长度约260mm级别，整机重量约65kg级别，属于需要通过悬置支架或副车架进行可靠固定的动力部件。布置时不能只关注主体圆柱轮廓，还需为顶部冷却接头保留软管插拔半径，为侧置接线盒保留线束弯折和检修空间，为输出轴端保留联轴器、花键套或减速器连接长度。若用于整车前舱或电驱动桥附近，还应校核电机在极限跳动、转向和制动姿态下与周边部件的最小间隙。

　　冷却系统采用液体冷却后，电机可以在峰值扭矩和持续功率之间取得更好平衡。模型所对应的性能取向是低转速大扭矩输出，峰值扭矩可达440Nm级别，额定功率约154kW级别，峰值功率约80kW持续工况能力，最高转速可达9000rpm级别。此类参数决定了壳体、端盖和轴承结构必须同时承受热负荷、电磁力和高速旋转带来的机械载荷。三维建模时，圆筒壁厚、散热筋高度、端盖止口配合、轴承室位置、螺栓孔分布以及接线盒安装面，都是后续工程细化中需要重点保留的特征。

　　对于设备选型人员而言，该结构可用于评估电驱动总成的空间占用、悬置点布置、冷却管路走向和电气接口方向；对于结构设计人员，则可参考其壳体加强筋、液冷接口、端盖连接和接线盒防护形式，进一步完成支架、密封、线束和传动匹配设计。整体模型没有把电机简化为单纯圆柱体，而是保留了工程应用中影响装配和维护的关键外部特征，适合作为新能源动力总成布置、电机方案对标和机械结构教学分析的数字化参考。
