车载液冷永磁同步驱动电机结构

　　这款轴向布置的液冷永磁同步驱动单元，主要面向新能源乘用车、混合动力车型以及农业装备的电驱动系统开发场景。在整车动力舱布置中，它承担电能与机械能之间的双向转换任务：驱动工况下将动力电池输出的直流电经逆变器变换后转化为轮端牵引动力，制动或下坡工况下又可通过反拖实现能量回馈，因此结构上既要满足高功率密度输出，也要兼顾再生制动时的热稳定与机械可靠性。

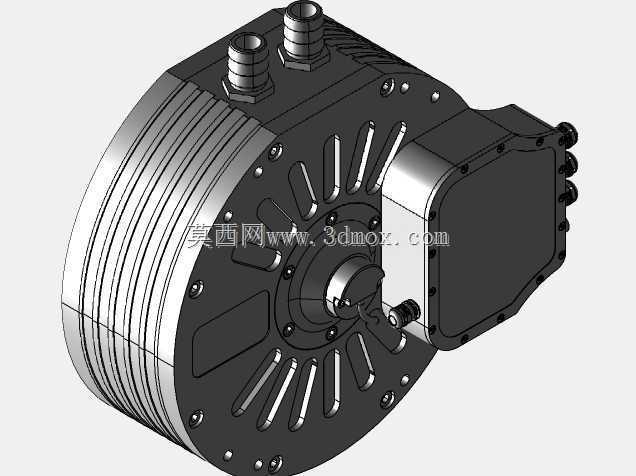

　　从三维结构看，整机采用近似圆盘的短轴向布局，主体由带散热筋的液冷机壳、定子总成、内置永磁体转子、端盖、高压接线盒以及顶部两组流体接头构成。短粗的外形并非单纯追求造型，而是为了在有限的动力舱横向空间内压缩轴向长度，使电机更容易与减速器、控制器集成形成电驱桥或同轴动力单元。壳体外圈密集的轴向筋条与内部冷却流道相配合，可增大换热面积；顶部两个接头分别对应冷却液入口和出口，便于在整车台架或装备底盘上连接水冷循环管路。

　　接线盒布置在电机侧上方，盒体通过多颗螺栓与主壳体连接，形成相对独立的高压腔体。这种外置盒体结构有利于三相动力线、旋变线和温度采样线的分区走线，也方便维修时在不拆解电机主体的情况下检查端子密封与接插件状态。盒盖周边的螺栓孔位、止口和密封面在模型中均有体现，结构工程师可据此评估密封圈压缩量、螺栓排布间距以及高压线束的最小弯曲半径。

　　主壳体与端盖之间采用圆周均布螺栓连接，端面上同时设置定位止口，保证定子、转子和输出轴之间的同轴度。转子输出端位于圆盘中心，轴伸、轴承位和连接法兰需要与减速器输入轴或花键套匹配；建模时应重点核对轴伸长度、定心直径、键槽或花键参数，以及装车后与周边悬架、副车架的运动间隙。壳体上的安装孔位决定了电机在整车或设备机架上的悬置方式，若用于三点悬置，需结合重心位置计算各支腿载荷，避免运行时产生附加弯矩。

　　散热设计是这类电机的核心。持续爬坡、满载播种或田间作业时，绕组和永磁体产生的热量若不能及时带走，会导致绝缘老化加速、磁钢退磁风险上升。液冷结构使热量先通过定子铁芯传递到壳体水套，再由冷却液带走；外壳筋条则在停机、低速或冷却系统流量波动时提供一定辅助散热。进行三维布置时，不能只关注电机本体包络，还要预留水管插拔空间、排气和放水位置，并确保管路走向不会与车架焊缝、转向拉杆或车身钣金发生干涉。

　　性能匹配方面，该类电机强调低速大扭矩与宽恒功率区间。起步、加速或农机重负荷作业时，控制器通过提高相电流输出较大瞬时扭矩；高车速工况则通过弱磁控制扩展转速范围。选型时需要把峰值扭矩、持续功率、最高转速与减速器速比、轮胎半径、整车质量结合核算，而不能孤立比较电机参数。模型中圆盘形转子和较大的外径设计，有利于提高扭矩输出能力，但也对壳体刚度、转子动平衡和轴承寿命提出更高要求。

　　安装边界上，整机外形约为直径三百毫米级、轴向长度一百五十毫米级的紧凑结构，适合布置在前后轴之间、轮毂附近或农业机械的动力平台上。三维设计人员在装配时应同步检查高压接线盒朝向、冷却接头方向、维修工具可达性以及电机最低点离地间隙。若电机与减速器共壳或三合一集成，还需复核结合面油封、同轴度公差和冷却液回路隔离，防止油水混合。

　　从工程应用角度看，该模型不仅可用于电驱动系统的结构展示，也可作为动力舱干涉检查、悬置支架设计、冷却管路布置和教学演示的基础数据。其结构特征清晰体现了现代车用驱动电机高集成、液冷化、短轴向和可维护性的设计方向。
