带安装孔环形轴承座三维结构设计

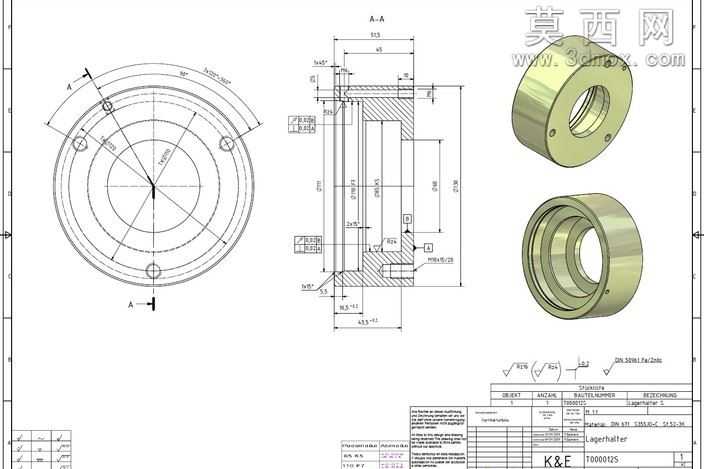

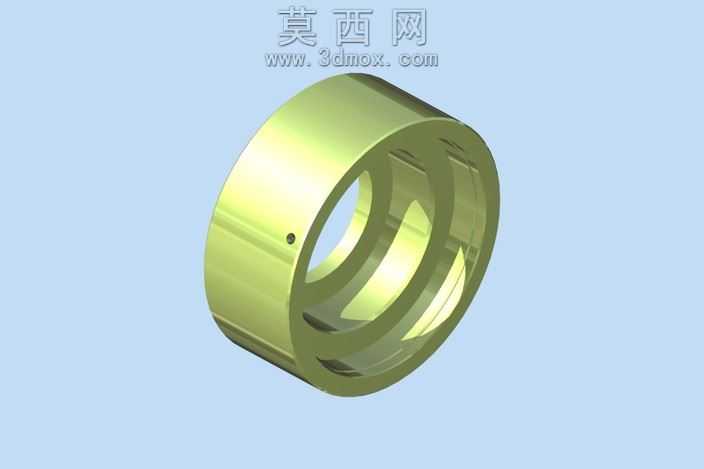

本作品为环形法兰式轴承座的三维参数化设计成果，建模阶段严格遵循机械加工工艺逻辑，以回转体特征为基础构建主体结构：首先通过旋转凸台命令生成轴承座的内外同轴筒体结构，精准控制内孔直径、筒体壁厚、轴向总长度等核心尺寸，保证内孔与配套轴承外圈的配合公差符合基轴制过渡配合要求，为轴承提供稳定的径向支撑基准。针对安装固定需求，在筒体一端延伸出环形安装法兰，通过圆周阵列命令在法兰端面上均匀布置三个沉头安装孔，孔位的分度圆直径、沉孔深度、通孔直径均经过尺寸校验，确保安装时螺栓可顺利穿入并实现端面压紧固定，避免工作过程中出现松动偏移。建模过程中对所有锐边位置添加了符合工艺要求的倒角与圆角特征，既消除加工后的应力集中隐患，也避免装配时锐边划伤操作人员或配套零件。结构设计上充分考虑轴承的轴向定位需求，在筒体内腔设计了阶梯式挡边结构，可对装入的轴承外圈进行轴向限位，防止轴承工作时发生轴向窜动，同时在筒体侧壁预留了注油孔位结构，方便后续使用时加注润滑脂，延长轴承的使用寿命。渲染阶段采用金属质感的合金钢材质，模拟实际轴承座经调质处理后的表面质感，搭配工程图视角的三维剖切展示，可清晰呈现内部腔体的阶梯结构、壁厚分布以及各特征的位置关系，整体模型特征树逻辑清晰，所有尺寸均可参数化调整，能够适配不同轴径、不同安装空间的轴承支撑需求，可直接用于机械传动系统的配套结构设计、装配干涉校验以及后续的工程图导出与加工工艺编制。
