生物质能源综合生产厂区设施布局

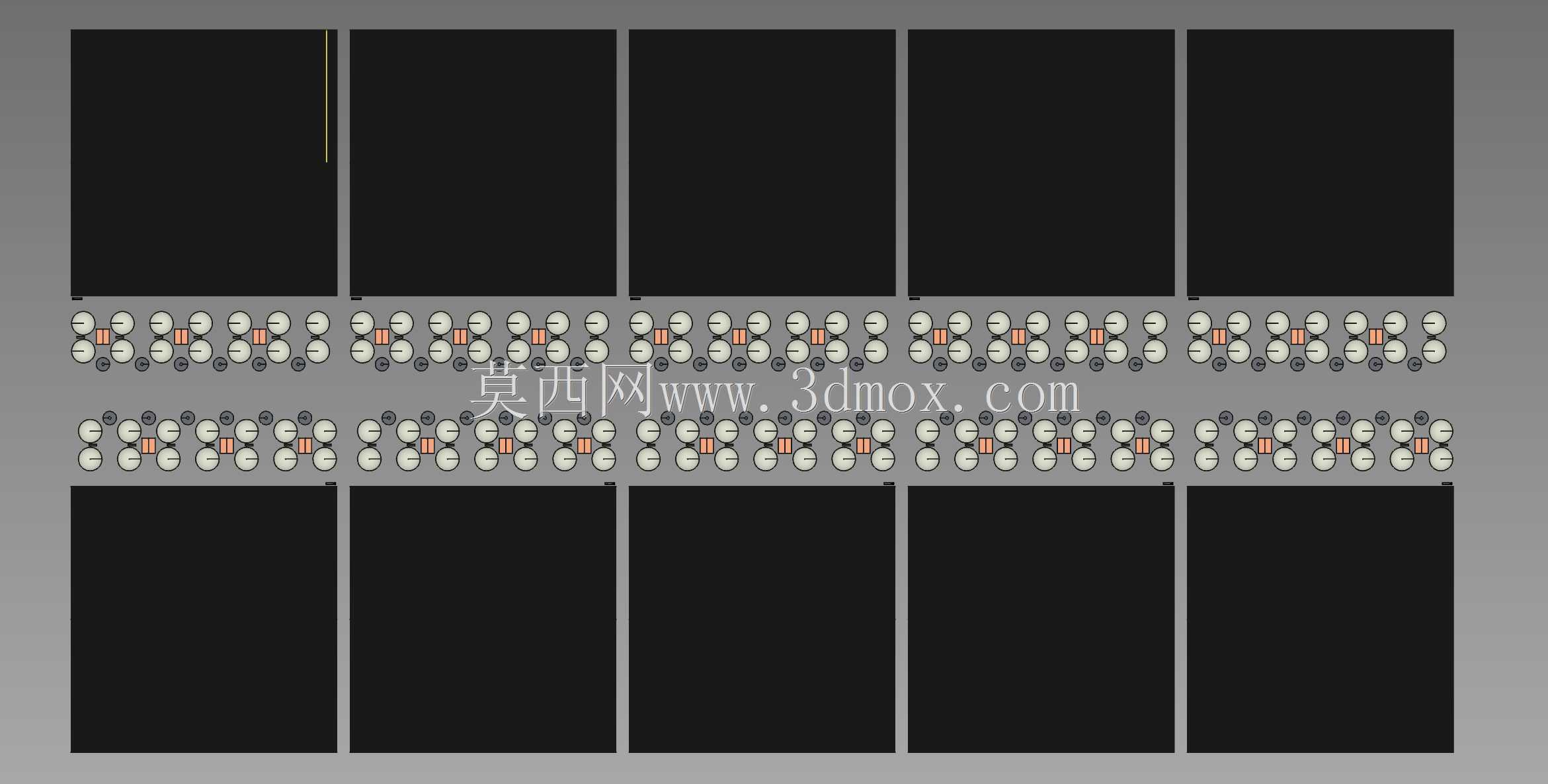

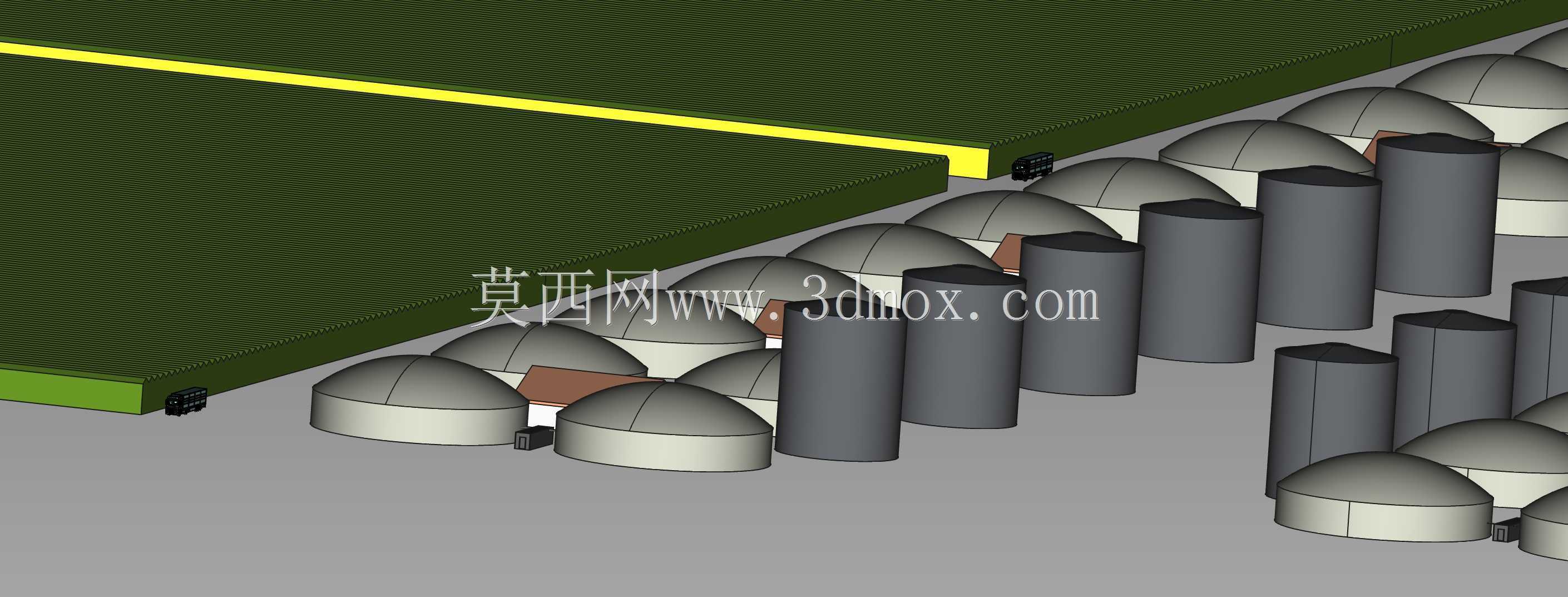

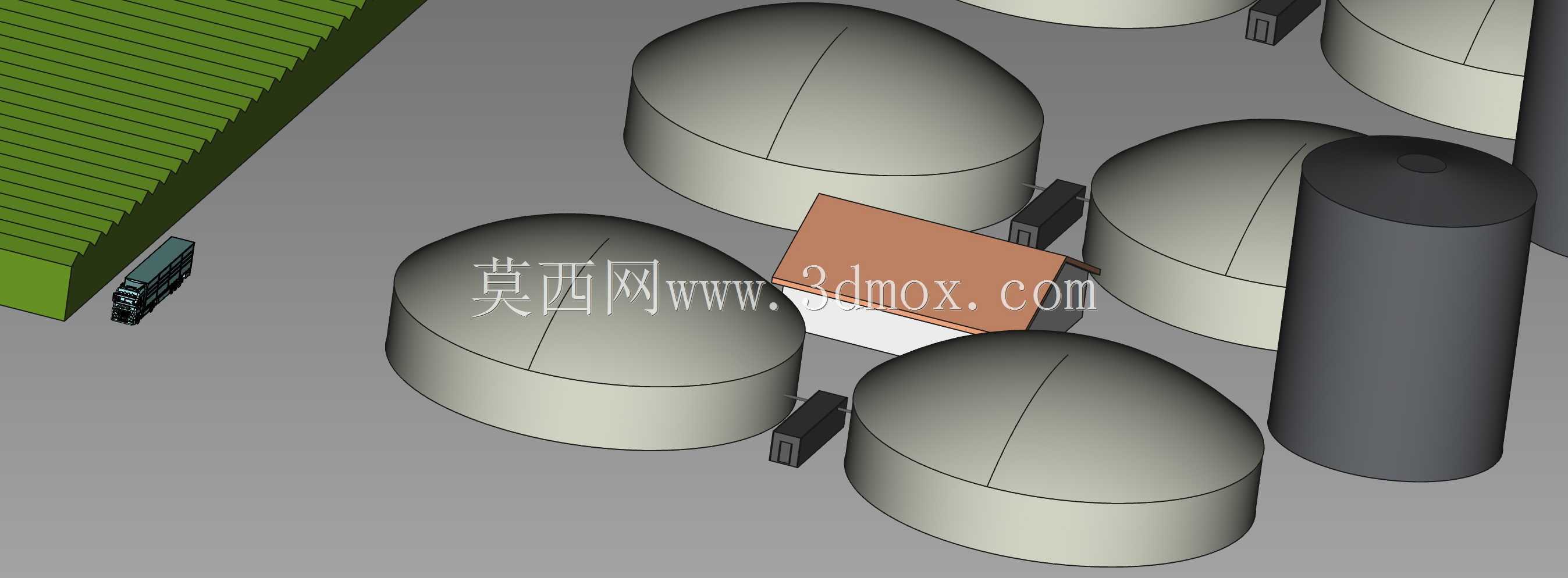

　　这套三维布局围绕生物质能源集中生产场景搭建，把原料预处理、厌氧发酵、沼气产出、油料压榨、温室种植以及副产物肥料制备等环节放在同一厂区空间内统筹，适合用于农业废弃物资源化项目的方案论证、工艺布置校核和前期设备选型沟通。画面中大面积温室区域位于厂区一侧，采用连续覆盖的屋面结构，边界处保留了通行和管线接驳空间；温室不仅承担作物种植功能，也可利用发酵过程产生的余热维持内部温度，形成能源与农业生产联动。多组穹顶罐体沿厂区通道成排布置，主要作为沼气发酵和储料单元，穹顶外形有利于气体汇集，减少顶部死角，罐体之间预留检修间距，便于搅拌、排渣和管路维护。旁边较高的立式圆筒设备可承担储液、缓存或后处理任务，不同高度的罐体通过高差和管廊连接，

　　能够减少输送环节的动力配置。厂区中部的开阔区域作为物料周转和设备安装场地，边缘设置低矮基础与连接节点，方便后续布置榨油机、输送装置、泵阀和肥料处理设备。整体设计思路不是单独表现某一台设备，而是把220公顷温室空间、沼气产气能力、生物油产出以及硝酸盐和磷肥生产能力转化为可见的空间关系，使工艺人员能够直观看出原料入口、发酵区、产气区、油料加工区和温室利用区之间的距离。建模时对罐体直径、高度、穹顶曲率和排列间距进行了比例控制，罐体底部落在统一地坪上，周边通道满足车辆绕行和设备吊装的基本边界。温室屋面以长条网格面表达覆盖结构，侧边黄色边线可作为围挡或检修通道的定位参考，端部黑色小件表示连接或传动附件，便于后续细化支架、导轨和密封构件。

　　油料压榨区域靠近发酵与储料单元，榨油后的残余物可进入沼气系统继续利用，发酵后的沼渣沼液则导向肥料生产环节，硝酸盐和磷肥生产线与储罐区保持短距离连接，降低物料反复转运。沼气产出后可通过厂区管架输送至发电或燃烧利用位置，所形成的电力和热量再回供温室、车间和附属设施。对于结构设计人员，该模型的价值在于检查密集罐体区的安装边界：穹顶罐之间不能只按外形相切布置，需要留出阀门操作面、爬梯位置和管道弯头空间；高圆筒设备基础应与穹顶罐基础分开校核，避免沉降相互影响；温室立柱与大型罐体之间应设置检修通道，不能因追求场地紧凑而遮挡维护面。设备选型时，可依据罐体排列确定厌氧反应器数量，依据温室边长规划供热管线走向，依据物料流向安排榨油、粉碎、

　　输送和肥料制备设备的占位。三维场景还可用于碰撞检查，尤其是架空管廊、温室骨架和罐体顶部安全附件之间的高度关系。若进入深化设计阶段，可在现有布局上补充管架、泵组、阀门平台、沼气净化装置、固液分离设备和肥料造粒单元；若用于教学或方案汇报，该模型能够清楚表达生物质闭环利用逻辑，即油料作物加工、残余物发酵、沼气能源回收、温室余热利用和肥料还田之间的连续关系。整体外形以规则圆筒、穹顶和大跨度矩形温室组合为主，几何关系清晰，便于拆解为土建基础、工艺设备、管路支架和农业设施四个层级，在项目前期可作为厂区总布置、工艺流程推演和跨专业协同的基础模型。
