休闲车舱体长条形哈伦门通风风口

　　该通风风口主要用于休闲车、旅居车及改装车厢体侧门区域，承担舱内外空气交换、气流导向和门板内侧通风遮蔽的作用。实际装车时，风口通常嵌入门板或内饰板预留槽内，外侧与门体表面保持平齐，既不能突出过多影响人员通行，也不能与门内升降窗、锁体、线束、密封胶条发生干涉。长条形结构适合布置在车门下部或横向装饰带位置，能够在有限门板空间内形成连续进风面，避免局部开孔过大导致内饰外观破碎。

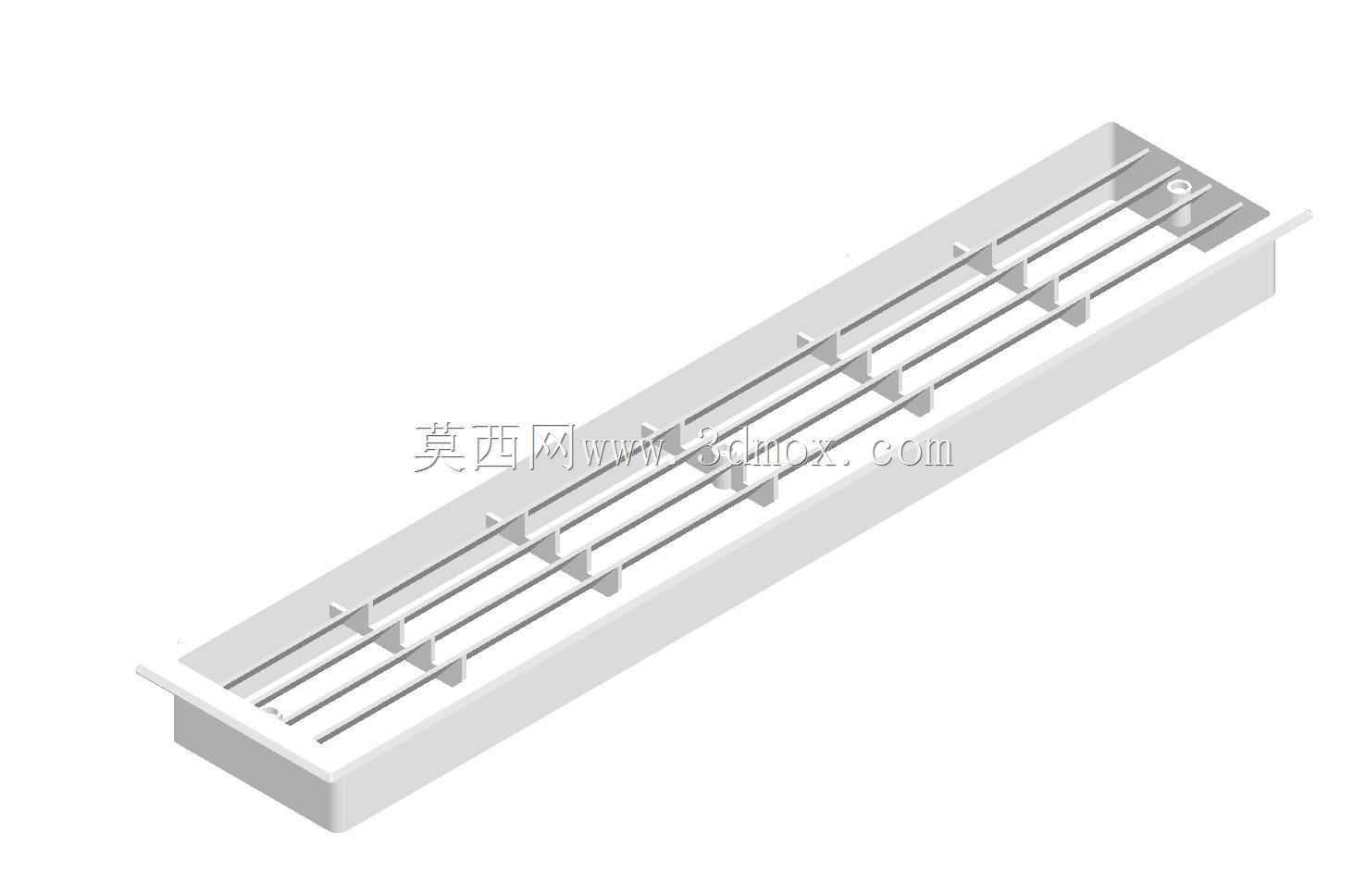

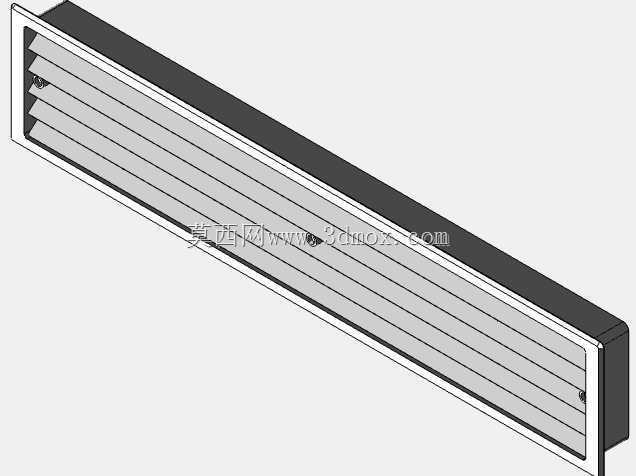

　　从功能上看，风口并非单一装饰盖板，而是由外框、承托槽、多组横向导流叶片和端部定位结构组成。外框负责承担安装边界，四周折边与门板开孔贴合，保证装配后边缘受力均匀；内部承托槽用于容纳叶片和连接筋，使气流在进入舱内前经过规整通道；多根平行叶片沿长度方向排列，可对气流进行分割和导向，减少直吹感，同时遮挡门内结构，满足视觉遮蔽要求。叶片之间的间距需要兼顾通风面积与异物阻挡，过密会增加风阻并容易积尘，过疏则会露出内部钣金或线束，影响内饰完整性。

　　设计这类风口时，首先要明确车门内板的可用深度。休闲车车门内部往往同时存在窗轨、锁机构、拉索、扬声器和加强梁，风口背部不能只按外观尺寸建模，必须保留足够的安全间隙。模型中的槽体和叶片采用浅埋式布局，适合安装在门板厚度受限的位置；端部小结构可作为定位或固定点位参考，实际量产时可根据工艺改为螺钉柱、卡扣位或粘接边。若采用塑料注塑，外框与叶片之间应考虑拔模方向、壁厚过渡和加强筋布置，避免长件冷却后翘曲；若采用铝合金挤出或钣金折弯，则需重点控制直线度以及叶片与边框的连接强度。

　　外形尺寸方面，狭长矩形轮廓决定了它适合横向连续布置，安装开孔应略小于外框覆盖边，确保面板能够压住裁切边缘。模型所表达的竣工测量尺寸可作为逆向设计和替换件选型的边界参考，现场使用时仍需结合具体车门曲率、内饰层厚度和密封方案复核。风口长度方向跨越较大区域，装配后容易受到门板不平度影响，因此边框不宜设计得过窄，适当增加贴合边宽度可以掩盖开孔误差；背部则应设置限位台阶，使工件推入开孔后位置稳定，不会因车辆振动产生位移。

　　气流组织是该部件的另一项重点。车门通风口在休闲车中常与舱内排风、空调循环或驻车通风配合使用，叶片角度决定空气进入方向。横向平行叶片能够把气流分散成多股薄层风，降低风速峰值，也能在雨天减少雨水直线溅入的风险。若车辆使用环境存在扬尘、蚊虫或絮状物，可在该结构背部追加滤网或防尘棉，但需要同步预留滤网插槽和维护空间，不能在现有背部腔体被锁具占用的情况下强行叠加。

　　从三维建模角度看，处理此类长条形风口不能只建立外观面。外框包覆边、内部底板、叶片端部连接、安装缺口和背部避让区域都应完整表达，尤其叶片与边框交接处需要反映真实壁厚关系，便于后续检查模流、装配和干涉。长尺寸零件在工程图中应标注总体长宽、开孔尺寸、叶片间距、框边宽度、嵌入深度和关键孔位；对于曲面车门，还需确认风口基准面与门体外表面之间的夹角，必要时将边框做成微弧或增加柔性密封边。

　　在维护场景中，该风口位于人员频繁接触的车门区域，表面应便于擦拭，叶片之间不宜形成难以清洁的封闭死角。端部固定结构应考虑拆装重复性，避免售后更换时破坏门板饰面。对于房车改装企业，该类部件还可作为通用通风模块，在侧舱门、储物柜门、设备舱隔板上衍生使用，但不同位置对防水、防尘和通风量的要求不同，不能仅凭外观相同直接替换。门体位置需要考虑雨水沿玻璃和密封胶条流下的路径，设备舱位置则更关注散热面积和检修便利性。

　　整体结构体现了以安装边界约束外观、以叶片组织气流、以浅槽结构适应薄门腔体的设计思路。建模时围绕真实装车空间还原各部分关系，能够为车门内饰设计、通风系统匹配、塑料件开模和改装件逆向校核提供直接依据。
