房车侧装F45S伸缩遮阳雨棚结构

　　做旅居车外饰件选型时，侧装遮阳篷是最容易被低估的一类部件。它看似只是一根卷布筒，实际牵涉整车侧面开孔、载荷传递、伸出干涉、风载工况和收纳边界，稍有疏忽就会在使用中出现篷布下垂、支臂卡滞或固定座拉裂车身板的问题。

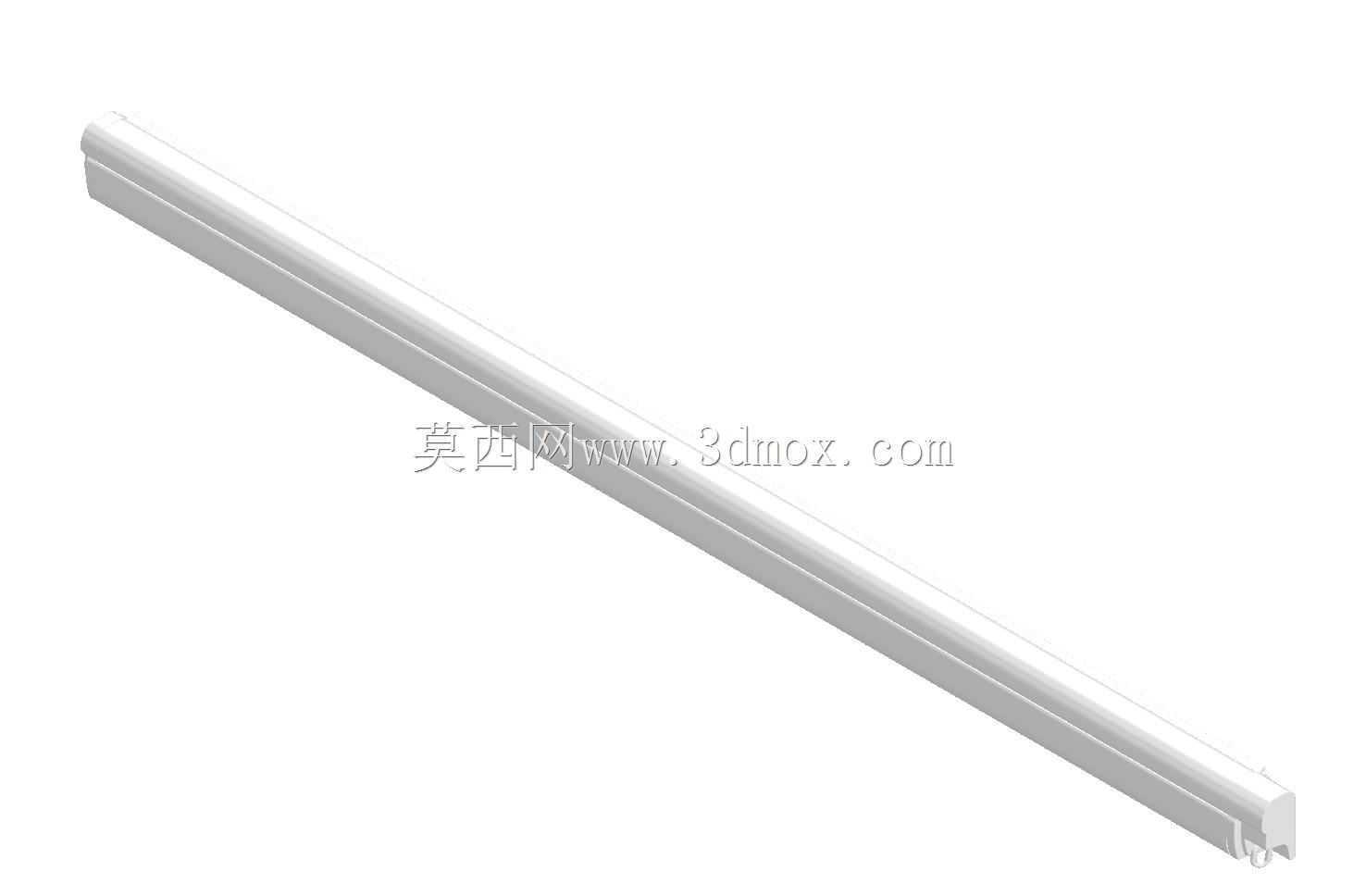

　　这套F45S类侧置遮阳篷的三维结构，重点不在复杂曲面，而在把安装状态、收纳状态和展开逻辑表达清楚。模型主体为长条形铝合金卷收壳体，沿车身侧壁水平布置；壳体内部容纳卷轴、扭簧机构和篷布卷绕空间，端部设置端盖与传动连接位。外观上壳体采用圆角过渡的长条截面，既减少行车风阻，也避免突出棱边对人员通行造成磕碰。

　　从实际装配看，遮阳篷通常固定在房车侧墙上部，靠近车顶边线位置。安装支架需要把篷体载荷传递到车身骨架或加强预埋板上，不能只锁在外蒙皮上。建模时应特别注意支架间距、螺栓孔位和壳体背面安装槽的对应关系；若支架跨距过大，长壳体在满伸出状态下会产生明显挠度，篷布两侧张力也会不均。

　　展开过程中，篷布从壳体下侧开口拉出，支撑臂随卷轴转动向外翻转，最终形成由车体侧壁向外延伸的遮蔽面。它的主要用途是在营地、停车场或户外停留时提供遮阳、挡小雨和临时休憩区域，降低车门、侧窗和外置厨台区域受阳光直射的影响。对房车用户而言，篷下空间往往承担就餐、置物、通风休息等功能，因此伸出长度、离地高度和前缘下垂量都会直接影响使用体验。

　　结构设计上，卷收壳体承担三项任务：保护内部篷布与弹性卷收机构、提供整车安装基准、在收纳状态下保持外轮廓整洁。壳体截面不能只按外观绘制，需要预留布卷直径、支臂折叠空间、端部驱动件位置以及排水、防夹和密封条安装区域。若内部包络估算不足，篷布收卷后容易与壳体内壁摩擦，长期使用会出现卷边、起皱或回收不到位。

　　支撑臂是受力关键。展开后，篷布前缘承受风载和雨水重量，力会通过支臂传回壳体与车身连接点。支臂一般采用多段铰接形式，收纳时贴近壳体，展开后形成稳定三角形或近似三角形承力关系。三维建模时应把铰接点旋转轴、臂体折叠方向和极限角度做出来，不能只摆一个展开姿态。否则在整车校核中很难判断支臂是否会撞到侧窗、车门、外推窗、爬梯、自行车架或车身边角。

　　安装边界方面，长条壳体沿车辆长度方向占用较大区域，布置前需核对车门开启弧线、侧窗位置、加注口、外接电口、遮阳灯、雨槽和车顶圆弧过渡区。壳体上端与车顶之间应保留合理间隙，便于固定螺栓操作和后期维护；下端则要保证篷布出口不被车身饰条遮挡。对于厢式房车、拖挂房车或改装露营车，侧壁加强方式不同，支架落点也应随骨架位置调整。

　　尺寸链上，需要同时关注收纳长度、伸出宽度、壳体高度、壳体厚度、支架高度、前缘离地距离以及篷布展开倾角。伸出宽度决定阴影覆盖面积，但也放大力矩；壳体越长，可遮蔽的车门和窗区越大，但对车身侧壁平直度要求越高。若车辆侧面存在明显弧度或拼缝，壳体安装面需通过垫片或转接支架校正，不能强行贴合，以免壳体受预紧应力变形。

　　使用工况上，遮阳篷并不是永久建筑结构，它更适合晴朗天气和微风环境下短时展开。模型结构中应体现前缘支撑杆、拉绳固定点或可选地桩连接位，以便在现场评估抗风措施。遇到强风、暴雨或无人看管时，篷布承受的脉动载荷会被放大，支臂铰接处和安装支架会成为薄弱环节。因此在设计说明和装配指导中，通常需要强调及时收篷，而不是依赖单一侧墙固定承受极端天气。

　　从建模表达角度，这类产品适合按装配关系拆分：主壳体、左右端盖、卷轴、篷布、伸缩支臂、前缘杆、安装支架、紧固件和装饰罩分别建件。篷布可采用简化柔性面表达展开形态，重点保证卷收直径、前缘连接位置和张紧方向；金属臂件则应反映型材截面、铰链块、锁紧件和连接螺钉。这样既能用于整车外观评审，也能服务安装孔位校核、支架改型和改装件开发。

　　在房车外饰集成中，遮阳篷的价值不只是增加一块阴影，而是把车侧有限空间转化为可停留的户外区域。工程上需要把外观长条件背后的卷收机构、支臂运动、车身固定和风载边界一起考虑，才能做到收纳时贴合整车侧面，展开时稳定可靠，长期使用中不松脱、不干涉、不积水。
