终端地带装载终端广场D接线端子

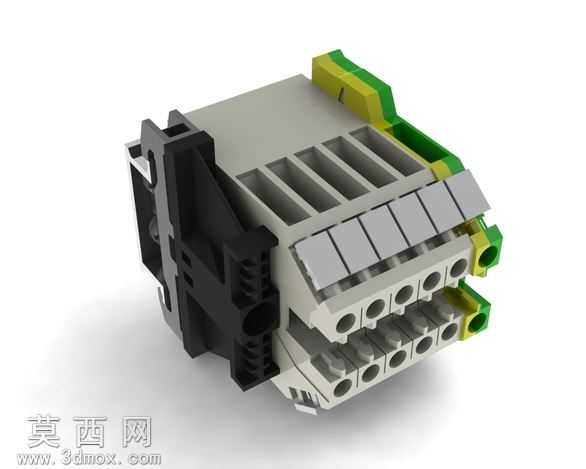

本作品为导轨式接线端子三维模型，建模过程严格遵循工业电气连接件的实际生产尺寸规范，采用SolidWorks完成全参数化建模，确保各部件尺寸公差符合电气安装行业标准。建模阶段首先构建端子基座主体，以灰色阻燃工程塑料为材质基准，通过拉伸、切除、阵列等基础特征完成基座的多仓位腔体结构，每个仓位预留对应的导线接入孔位与压接件安装槽，孔位边缘做倒角处理还原真实产品的注塑工艺特征，避免尖锐棱角的建模误差。其次构建两侧的黑色固定卡扣结构，通过多步拉伸与筋位特征还原卡扣的弹性卡接结构，确保卡扣与基座的装配间隙符合实际装配逻辑，卡扣表面做细微的防滑纹理处理，还原注塑件的表面质感。端子上部的灰色压接盖板采用阵列特征完成多联排布，每个盖板预留压接操作的按压位，与基座仓位一一对应，装配时采用同轴心与重合配合确保盖板可模拟真实的开合动作。侧边的黄绿双色接地标识部件采用独立特征建模，还原接地端子的专属配色与安装结构，通过颜色区分强电接线位与接地位，符合电气安全规范。渲染阶段采用Keyshot完成材质与场景搭建，基座与盖板赋予哑光阻燃PC材质，调整粗糙度参数还原工程塑料的磨砂质感，黑色卡扣赋予稍高光泽度的PA66材质，接地部件赋予黄绿双色哑光塑料材质，金属导电嵌件赋予镀镍金属材质，调整金属反射率与粗糙度模拟真实接线端子内部金属件的哑光金属质感。场景搭建采用柔和的工作室漫射光源，添加柔和的地面反射效果，多角度展示端子的正面接线位、侧面导轨卡扣结构、上部压接盖板排布，清晰呈现端子的多层级结构：上层为压接操作区、中层为导线接入孔区、下层为导轨卡接固定区，各部件装配关系清晰，无干涉错位问题。设计过程中充分考虑接线端子的实际使用场景，预留标准DIN导轨的安装卡槽尺寸，确保模型可直接用于电气柜布线的虚拟装配仿真，各接线孔位尺寸匹配常规多平方导线的接入范围，还原真实产品的通用适配属性，模型细节处添加端子表面的细微脱模斜度，还原注塑生产的工艺特征，避免建模时出现垂直面的理想化误差，让模型更贴近真实工业产品的生产实际。
