双层弹簧支撑直线振动筛分设备

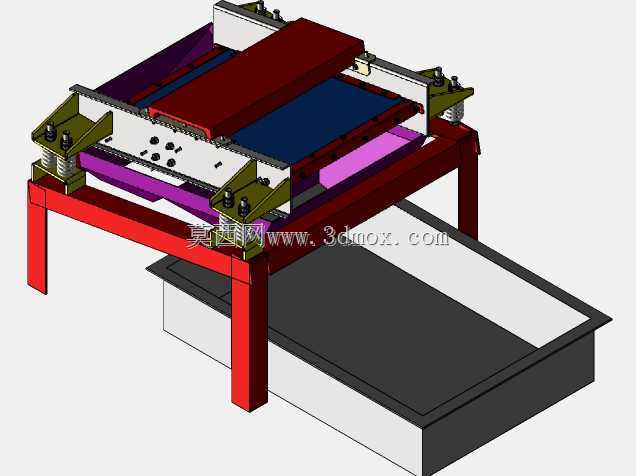

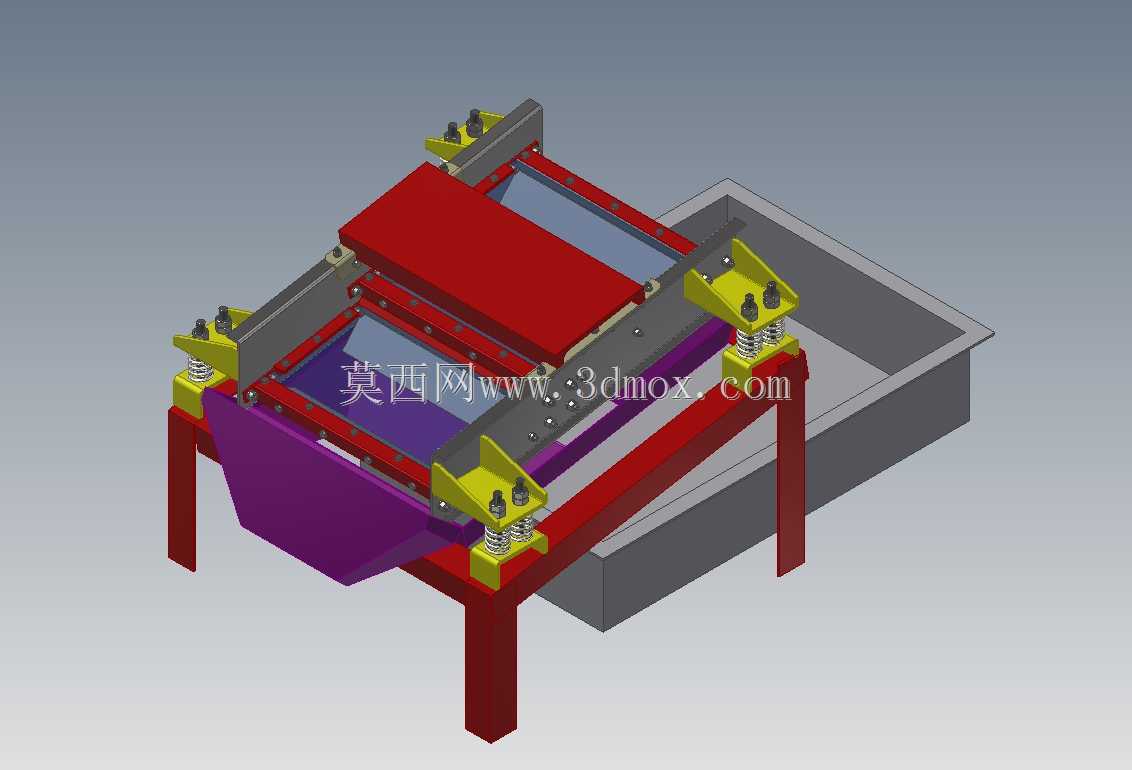

　　该筛分设备采用双层筛面直线振动布置形式，主体由红色焊接型钢机架、上下两层倾斜筛箱、四组黄色弹簧减振支撑座、侧部振动驱动安装梁、紫色集料导料斗以及后置灰色接料槽体共同组成，整体结构紧凑，适用于矿山、建材、砂石骨料、粮食加工、化工粉体等行业的干物料粒度分级、除杂与脱水分级作业场景。

　　从现场安装边界来看，设备整体落地支撑采用四根等长矩形型钢支腿，支腿底端预留安装固定孔位，可直接通过地脚螺栓与车间混凝土地面或钢结构平台预埋板连接固定；设备总宽度方向以两侧弹簧支撑座外沿为最大边界，长度方向覆盖进料端到后置接料槽末端，高度方向从支腿底面到上层筛箱顶部压梁为整机最高点，现场布局时需在筛体两侧预留振动驱动部件的检修操作空间，筛箱前后端分别预留进料溜管对接位与分级物料出料口的接料输送空间，弹簧支撑座周边需预留不小于弹簧径向压缩行程的安全间隙，避免筛体振动过程中与周边固定结构发生刚性碰撞。

　　功能设计上，上下两层筛网呈小角度倾斜布置，物料从筛体高端送入后，在振动激振力作用下沿筛面向前做连续跳跃运动，小于上层筛网孔径的物料透筛落到下层筛面进行二次分级，大于筛孔的物料沿筛面从末端排出，不同粒度区间的物料分别通过对应出料口导入后续输送设备；紫色导料斗布置在下层筛体下方，可将透筛的细料集中归集导出，后置灰色槽体用于承接筛上排出的大粒度物料，实现多级物料的有序分流。

　　减振结构是该设备设计的核心部分，四组支撑座分别布置在筛体两侧的前后位置，每组支撑座由上下定位座、螺旋压缩弹簧、锁紧固定螺栓组成，弹簧既承担筛体的全部工作载荷，又可隔绝筛体振动向机架与地面传递，降低设备运行对周边基础的冲击；支撑座上下端分别与筛箱侧梁、机架横梁通过螺栓刚性连接，定位凸台可限制弹簧横向位移，避免设备启停过程中弹簧出现错位脱出的问题。

　　筛箱部分采用框架式焊接结构，筛网通过两侧压梁与紧固螺栓压紧固定，更换筛网时仅需拆卸侧边压块即可完成筛面拆装，维护便捷；筛箱顶部设置横向压梁，既可以强化筛箱整体刚性，避免长时间振动导致筛体侧壁开裂变形，也可对筛网形成均匀压紧力，防止筛网在物料冲击下出现松动翘边。机架整体采用型钢焊接成型，支腿之间设置横向连系梁，抵消筛体工作时传递到机架的交变载荷，保证整机支撑稳定性。

　　建模过程中各部件的装配关系完全还原实际设备的配合逻辑：弹簧支撑座的上下安装面分别与筛箱、机架的安装面贴合，螺栓孔位一一对应；筛箱的倾斜角度、各出料口的导料角度都按照实际筛分作业的物料流动特性设置，既保证物料向前输送的速度，也避免倾角过大导致物料透筛时间不足、分级效率下降。这类结构的筛分设备处理量大、筛分层数可根据分级需求调整，弹簧减振结构故障率低，非常适合连续化生产线的长时间筛分作业。
