倾斜式直线振动筛分输送设备结构

　　该设备呈现为一套倾斜布置的直线振动筛分单元，主体由筛箱、筛面、激振部件、支承机架、端部集料或导料结构以及侧边防护构件组成，适用于散状颗粒物料的分级、脱介、脱水与输送作业。从结构形态看，筛箱沿物料流动方向保持一定倾角，物料进入高端筛面后，在筛体周期性振动作用下沿筛面向前跳跃、滑移，细粒级物料透过筛网进入下层或收集区域，粗粒级物料继续向低端排出，从而完成连续筛分。此类布置常见于砂石骨料生产线、煤炭洗选、矿石破碎后分级、建材原料处理以及部分化工散料分选场景，可与破碎机、带式输送机、料仓、给料机等前后工序衔接。

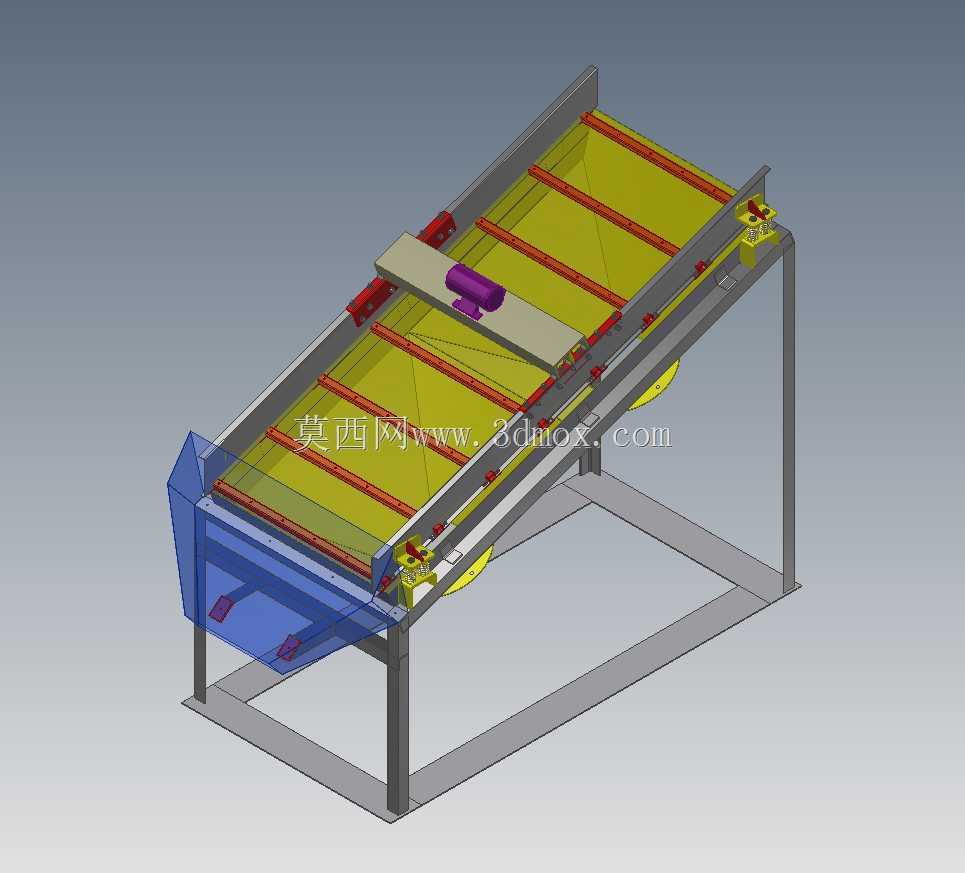

　　筛面部分采用长方形开放式结构，内部可见多道横向承托梁或张紧构件，用于支撑筛网并保持筛面刚度。筛网在工作中直接承受物料冲击、摩擦和交变振动，设计时需要兼顾开孔率、耐磨性与更换便利性。横向梁与侧板之间形成稳定的承载框架，避免筛箱在高频振动下出现局部变形。筛箱两侧板为主要传力路径，激振装置产生的激振力通过侧板和横梁扩散至整个筛体，使筛面获得近似直线方向的振动轨迹。模型中筛体上方设置有独立的激振部件安装位，激振器横向布置，能够带动筛箱做定向振动；其安装位置通常需要结合振幅、振动方向角和物料运动速度进行校核。若激振力方向与筛面形成合适夹角，物料既可获得向前抛掷的分量，又能保持与筛面的充分接触，减少堵孔和积料。

　　机架采用型钢焊接框架形式，四条支腿与底部连接梁构成稳定支撑边界。筛体与机架之间并非刚性连接，而是通过弹性支承元件隔振，使筛箱振动时尽量减少向基础和厂房结构传递的动载荷。工程布置中，支承弹簧或橡胶弹簧的位置、刚度和预压缩量会影响筛体运动姿态，若四角支承刚度不一致，容易造成筛箱扭摆、筛面物料偏流以及侧板疲劳开裂。底部框架需要预留安装平面和地脚固定位置，现场安装时应控制机架水平度、筛面倾角和弹簧支承高度，使设备在额定工况下保持稳定。

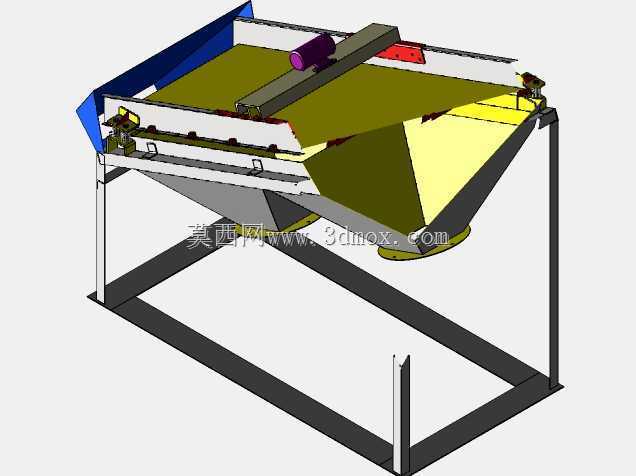

　　设备两端的蓝色结构可理解为进料或出料端的导料、挡料及集料部件。进料端需要承受物料下落冲击，通常设置缓冲或导流结构，使物料均匀铺展到筛面宽度方向，避免偏载。出料端则根据筛上物和筛下物的不同流向设置溜槽或接料口，保证分级后的物料进入各自输送系统。侧边护板用于防止物料在振动过程中外溢，同时对运动部件形成一定防护。对于含水、含泥或含粉较多的物料，筛面还需考虑冲洗、防堵孔和耐磨衬板等扩展结构。

　　从安装边界看，该设备整体为长条形倾斜布局，长度方向是主要占地尺寸，宽度方向需预留筛箱侧板、激振器检修和护板拆卸空间，高度方向则由支腿高度、筛体倾角和端部溜槽共同决定。选型时不能只核对设备本体外形，还要在进料端上方保留给料设备落差，在出料端下方保留接料溜槽和输送设备通过空间，在激振器侧方保留轴承、偏心块或驱动部件的维护空间。筛体周围应设置检修平台，便于更换筛网、紧固侧板螺栓、检查弹簧和调整激振力。

　　结构建模时，侧板、横梁、支承梁、支腿和端部导料结构可按焊接件思路拆分，既要表达外形装配关系，也要体现螺栓连接、铰接支承、激振器安装座和筛网压紧结构。筛箱属于受交变载荷的焊接钢结构，侧板开孔、横梁交接处和电机座附近是应力集中区域，实际设计中常通过加强板、连续焊和合理圆角降低疲劳风险。驱动部分若采用振动电机或偏心块激振器，还需核算启停车过程中的共振区通过时间、支承弹簧隔振效率以及基础动载荷。

　　该模型完整表达了倾斜振动筛从筛箱、筛面、激振单元到支承机架和导料端部的主要构成，适合用于筛分生产线布局校核、设备结构原理展示、钢结构件设计参考以及散料处理系统的三维方案沟通。
