地埋式三格化粪池隔油池成套处理设施

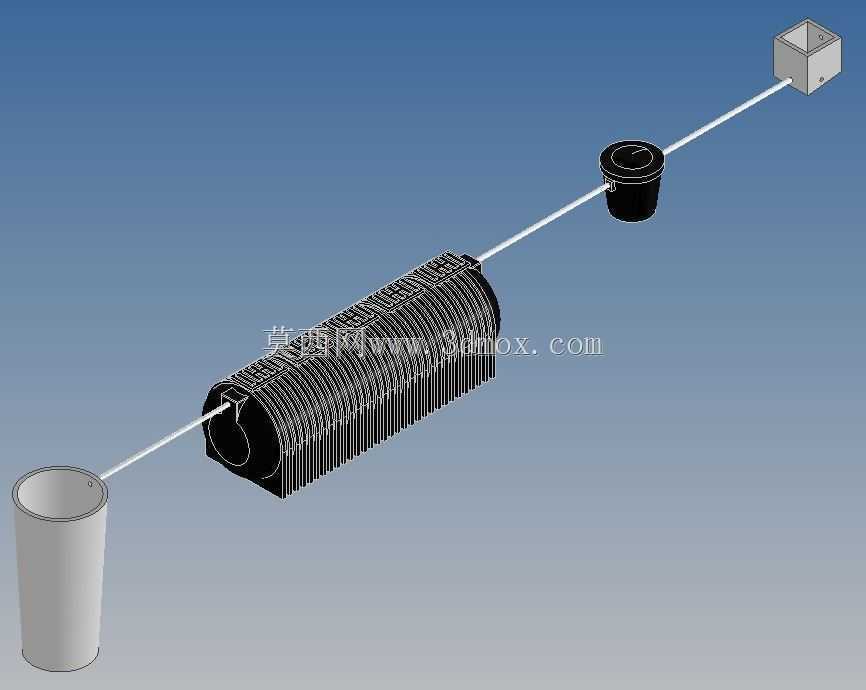

　　这套三维结构方案围绕村镇散户生活排污、小型餐饮商户预处理以及工地临时生活区污废水收纳场景搭建，把主处理罐体、进出水接驳井、通气检修部件和连通管线做了完整的装配还原，结构设计人员在排布各部件位置时，优先考虑了狭小施工场地的开挖边界与后期清掏维护的操作空间。主罐体采用卧式波纹肋条筒体结构，环向密布的加强肋沿筒体全长均匀分布，这种造型不是单纯的外观装饰：地埋回填后罐体四周会承受土壤侧压与地面活荷载传递下来的压应力，连续环肋能大幅提升薄壁筒体的环向刚度，避免空罐阶段受回填挤压出现瘪塌，也能减少满水运行时长期蠕变带来的截面变形。筒体内部沿水流方向设置两道分格隔墙，把内腔分隔为三级串联处理腔室，污水从前端进水井接入后先进入第一腔，

　　比重较大的悬浮固形物在此沉降，厌氧菌群在腔底积泥层逐步分解有机质，上清液通过隔墙中部的过流口进入第二腔完成进一步絮凝沉淀，最后流入第三腔做静置澄清，出流端通过管线接入末端接驳井，再排向市政污水管网或者后续生态处理单元。整套设施的进出水端分别配置了不同形式的井体部件：进水侧采用敞口直筒井，方便接入住户排出的横支管，井身预留的接驳口高度匹配常规农村户用排水管的埋深，施工时不需要额外做大幅变坡调整；出水侧采用方形井室，井壁预留多个不同方向的接口，可根据场外管网的走向选择接驳方位，减少现场弯头的使用数量。管线中段设置的黑色筒形部件为通气清掏一体化接口，顶部带密封端盖，日常运行时接通气管平衡罐内气压，避免排水过程中形成水封负压导致水封破坏、

　　异味倒灌进室内，清掏作业时可以打开端盖伸入吸污管，不需要开挖路面就能完成中段腔室的积泥抽取。做场地布局时，主罐体的长轴方向要顺着场地坡度摆放，进水端井体的顶面标高要高出室外地面五到十厘米，防止雨季地表径流灌入井内；罐体两侧要预留至少半米的操作间距，满足吊装就位和回填夯实的作业要求，罐体顶部的覆土厚度控制在适合小型车辆临时通行的范围，既不能过浅导致罐体受荷载直接冲击，也不能过深大幅增加进出水管的埋深。隔油功能的变体结构可以把第一格腔室的过流口调整到下部位置，餐饮废水进入后浮油被隔墙挡在第一腔液面，定期从井口撇除浮油，下层含油较低的废水再进入后续沉淀腔，适配小餐馆、小吃店的含油污水预处理需求；浸泡坑的配套结构可对接罐体旁的预留接口，

　　用于果蔬清洗、小型农产品加工的废水临时浸泡沉淀，截留大颗粒残渣后再排入化粪池主系统。建模过程中所有部件的装配关系都按实际施工逻辑匹配：连通管线和井体、罐体接口处保留了密封胶圈的安装位，波纹肋的间距和壁厚按地埋塑料罐体的通用成型工艺设定，井体的收口台阶匹配常用井盖的安装尺寸，结构工程师可以直接在这个装配基础上调整罐体长度、腔室容积来匹配不同服务户数的处理需求，也可以导出各部件的截面尺寸做基础承载力校核和开挖土方量核算，现场施工人员能通过三维模型直观判断管线走向、井体定位和各部件的安装先后顺序，减少二维图纸里管线碰撞、接口标高错位的常见问题。
