液化石油气储罐承载机架结构设计

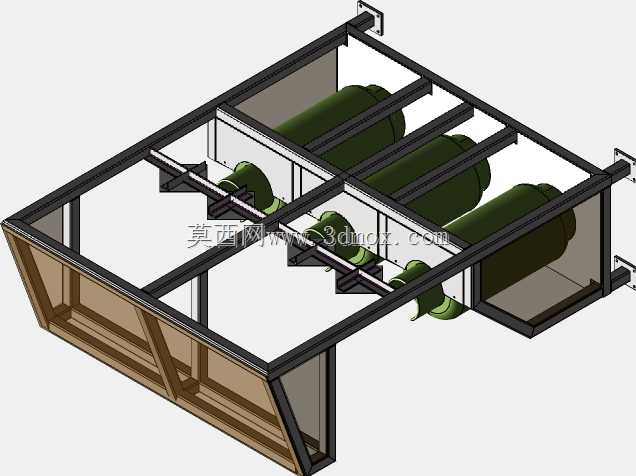

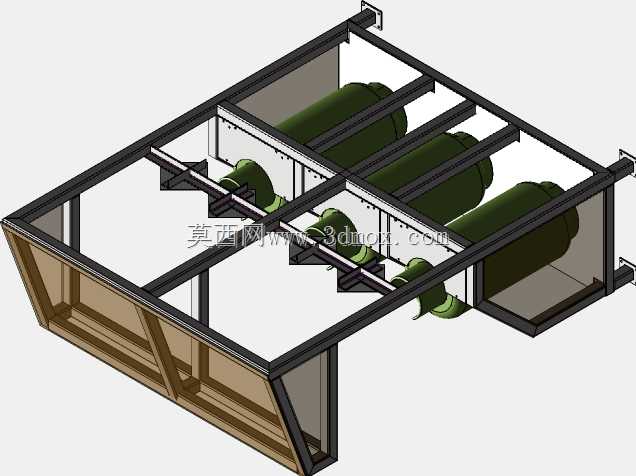

　　这套承载机架主要面向中小型液化石油气储配站、工业用气中转存放点的储罐固定安置场景，区别于常规通用货架，其结构完全匹配卧式液化石油气储罐的外形与载荷特性，解决了圆柱形储罐平放时易滚动、载荷集中易变形、现场安装定位难的实际工程问题。从结构设计逻辑来看，整体采用型钢焊接框架作为主体承载结构，框架主梁沿储罐轴向排布，横向设置多组支撑横梁，每组横梁上配套加工与储罐外壁弧度匹配的弧形托座，托座表面预留缓冲垫层安装位，既可以避免钢制储罐与机架硬接触产生的防腐层磨损，也能通过增大接触面积分散罐体自重带来的局部压应力，防止长期静置存放时罐体局部变形。机架侧边设置有斜向加强筋板，筋板与主梁、侧边框采用满焊连接，大幅提升框架整体抗扭刚度，

　　即便在储罐充装满液、总载荷达到设计上限时，框架整体挠度也能控制在工程允许范围内，不会出现主梁下挠、侧框外扩的失效问题。框架顶部预留有吊装连接耳板，耳板位置经过重心核算，与整组机架加满载储罐的重心垂线对齐，方便现场采用起重设备整体吊装移位，不需要拆分罐体与机架即可完成工位调整，大幅缩减现场安装调试的周期。机架底部设置有可调式支撑脚，支撑脚调节行程覆盖现场地面50mm以内的高低差，不需要额外做高精度地面找平即可将机架调整至水平状态，保证储罐放置时的水平度要求，避免罐体倾斜带来的液位计读数偏差、内部介质分布不均问题。从安装边界来看，框架整体宽度适配三个同规格卧式储罐并排摆放的间距要求，相邻储罐之间预留足够的操作间隙，

　　方便日常巡检时检查罐体阀门、压力表的运行状态，也预留了后期管路连接的操作空间，不会出现管路安装时操作空间不足、需要现场切割修改机架的问题。框架侧端预留有管路固定卡扣安装位，可直接将储罐连接的进出液管、气相管固定在机架侧梁上，避免管路悬空产生的附加应力作用在罐体接口上，降低接口泄漏的风险。整体结构没有多余的装饰性设计，所有型钢选型、焊缝布置、加强结构设置都围绕承载稳定性、安装便捷性、使用安全性三个核心目标展开，可直接用于同规格液化石油气储罐的存放承载，也可根据储罐实际直径、长度调整横梁间距与托座弧度，适配不同规格的圆柱形工业罐体存放需求。
