车载嵌入式双USB取电插座结构

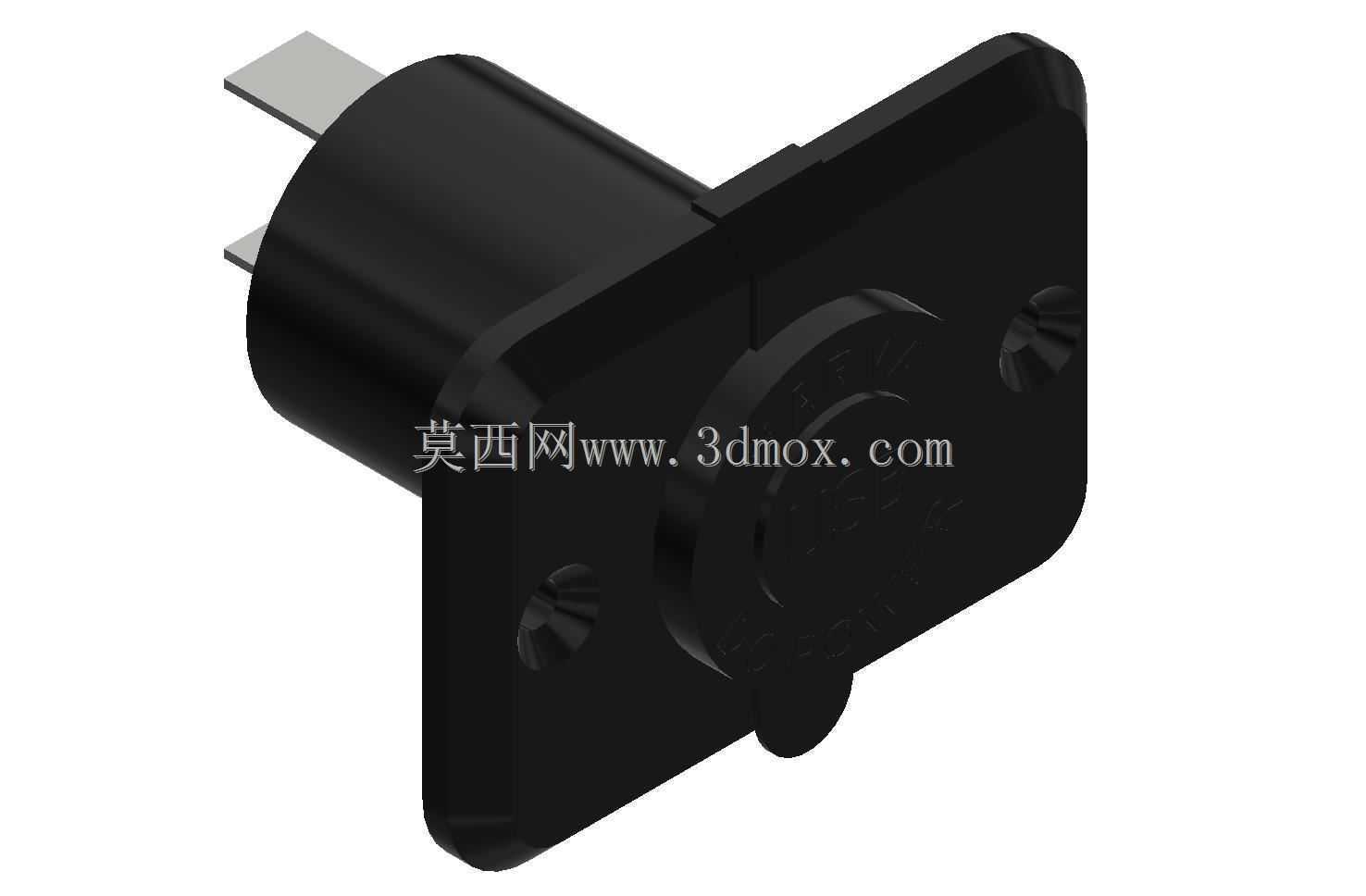

　　该结构对应一款12V车载环境使用的嵌入式双USB取电插座，整体由后侧插装主体、前端安装法兰面板、面板固定螺钉、背部插接端子以及正面防护盖等部分构成，建模时按照实物测绘尺寸还原各部位的装配关系与外形边界，可直接用于车载改装件选型、内饰面板开孔校核以及相关取电模块的结构参考。

　　从实际使用场景看，这类插座主要布置在房车、旅居车、工程作业车、越野改装车辆的内饰板、仪表台侧边、储物盒面板或者后置配电区域，用来把车辆12V直流供电转换为可供手机、平板、行车记录仪、便携照明设备、小型数码外设使用的USB输出接口。相比外露式点烟器转接插头，嵌入式方案能够把接口主体藏在面板后方，正面只保留贴合内饰表面的安装法兰，既减少驾驶舱内突兀的外挂部件，也能避免车辆颠簸过程中转接头松脱、被乘员误碰或者被行李剐蹭的问题。

　　背部伸出的两片金属插接端子是该插座与车载供电回路对接的关键部位，端子采用扁平片状形态，插入对应线束接插件后可形成稳定的导电接触，建模时保留了端子的伸出长度、片厚以及相对主体的位置关系，方便工程师在布置后方线束时核对插接空间，避免端子与内饰板加强筋、线束卡扣或者其他车载模块发生干涉。主体后侧的圆柱段为功能模块容纳区，内部承载电压转换、USB输出电路以及绝缘隔离结构，外轮廓尺寸决定了面板后方需要预留的埋入深度。

　　前端法兰面板是整个部件与车体安装面贴合的部位，面板采用近似方形的圆角轮廓，边缘过渡圆润，四角区域设置螺钉安装位，通过两颗紧固件即可将插座压紧固定在开孔后的内饰板上。这种固定方式对面板厚度有较好的适应性，安装时先在饰板上开出与后侧主体匹配的安装孔，将插座从正面推入，使法兰背面贴紧饰板表面，再锁紧螺钉完成固定，装配流程简单，后期维护时也可直接从正面拆卸，不需要大面积拆解后方内饰结构。法兰正面的圆形区域对应接口防护与输出端位置，外轮廓带有环形加强边，既可以提升面板局部刚性，也能在插拔USB线材时分散按压力，避免长期使用后面板出现凹陷变形。

　　正面设置的翻盖式防护盖是车载场景下很实用的结构细节，不使用接口时盖体闭合，能够阻挡灰尘、水渍、饮料飞溅以及户外泥沙进入接口内部，适配车辆在露营、工地、非铺装路面行驶等多尘多湿环境下的使用需求；盖体与主体之间的连接位置做了局部加厚处理，保证反复翻开闭合后不易断裂。面板上的两颗沉头螺钉在装配后表面与法兰基本齐平，不会突出影响盖体开合，也不会剐蹭插入的线材。

　　建模过程中对安装边界的还原是重点：后侧圆柱主体的外径决定面板开孔的最小尺寸，法兰的长宽尺寸决定开孔周边需要留出的贴合面积，端子向后伸出的总长度决定后方线束与车体钣金之间必须预留的安全间隙，正面法兰厚度则关系到安装后接口表面与内饰面的齐平效果。结构设计上特意让法兰轮廓大于后侧主体，形成足够的承压面，即使内饰板为较薄的塑料或者胶合板材质，锁紧螺钉时也不会出现面板压裂、局部翘曲的情况。

　　在整车电气布置中，这类低压取电部件的安装位置通常需要兼顾使用者伸手可及的范围与后方走线便利性，模型完整呈现的外部轮廓可以直接放入整车内饰装配体中，模拟不同安装角度下USB插头插入后的手部操作空间，核对盖体翻开时是否会与周边换挡机构、储物格边缘、座椅护板发生碰撞。对于改装设计人员而言，该结构也可作为同类面板式取电插座的开孔模板参考，依据主体外径、法兰尺寸、螺钉孔位间距即可快速绘制安装加工图，减少反复测量实物的工作量。整体结构没有复杂的活动机构，零件数量少，固定方式可靠，兼顾了车载环境下的耐用性、防护性与内饰装配的整洁度。
