垂直水培种植PVC管路架结构设计

　　这套垂直水培种植管路架，核心面向家庭小空间室内种植、小型都市农业试点场景设计，整体采用标准PVC给水管材拼接成型，无需复杂金属焊接或定制型材加工，普通施工人员借助常规PVC粘接工具即可完成组装，适配阳台、室内闲置角落、小型种植实验室等空间局促的部署场景。从结构功能来看，架体设置了224个VGT插槽与8组共32个NFT插槽，两类插槽分别适配不同定植需求：VGT插槽可直接卡入标准定植篮，适合叶菜类单株独立定植，单株根系拥有独立的营养液流通空间，避免根系缠绕导致的养分争夺；NFT插槽则适配薄层营养液膜栽培模式，营养液可在斜置管路内形成持续流动的薄液层，根系下半部分接触液膜吸收养分，上半部分暴露在空气中获取氧气，

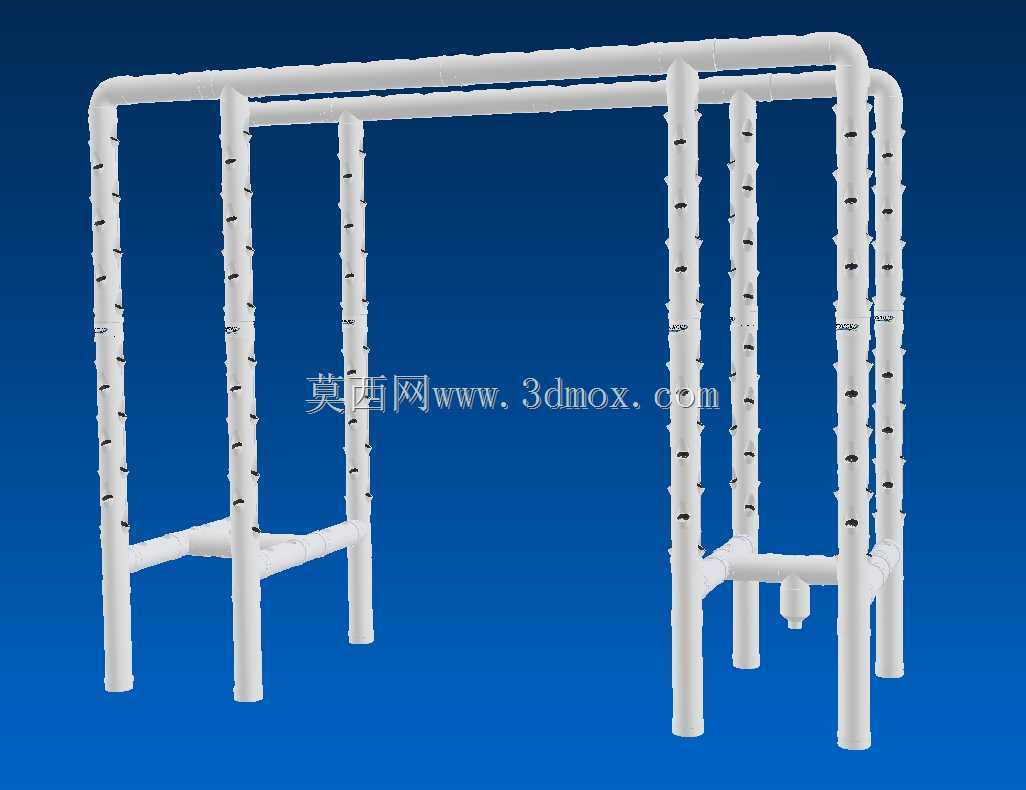

　　解决传统水培根系缺氧烂根的常见问题。设计阶段优先考虑了安装边界与空间利用率，整体架体采用对称双列门型框架结构，底部设置横向连通管路作为营养液汇流腔，所有竖向种植管的下端都与汇流腔连通，营养液从顶部供液管流入各竖向种植管后，顺着管壁向下流经所有插槽位置，最终汇入底部汇流腔回流至储液桶，形成完整的循环供液回路，无需在每根种植管单独设置回液管路，大幅减少管路接头数量，降低漏液风险。竖向种植管的插槽采用等间距排布，相邻插槽的垂直间距预留了成株叶菜的生长空间，避免植株生长后期叶片互相遮挡光照；架体的横向跨度与高度经过适配调整，整体高度控制在普通人站立操作可触及最上层插槽的范围，日常定植、采收、清理根系时无需借助登高工具，

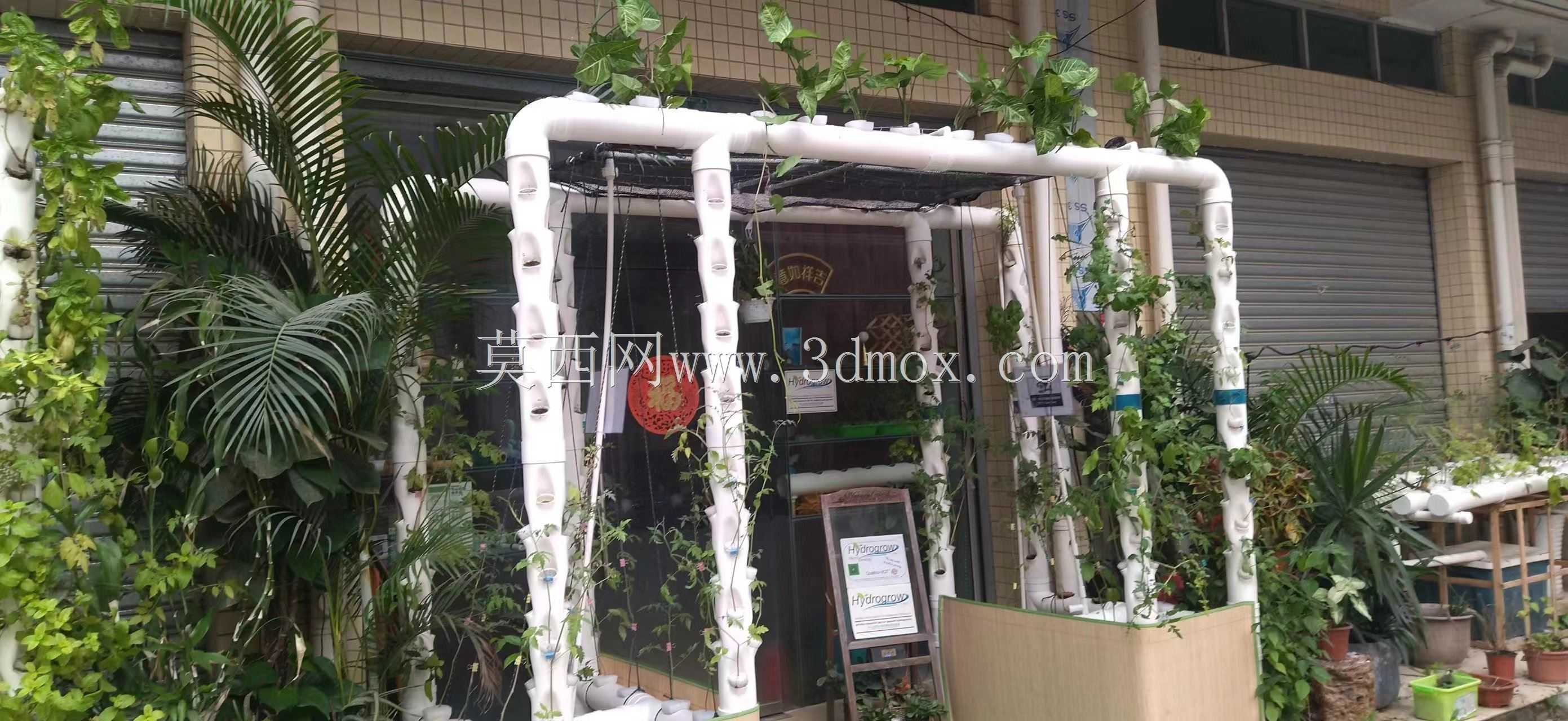

　　底部支撑腿的横向伸出长度经过重心验算，即使满水定植状态下，架体重心依然落在支撑腿围成的投影范围内，不会出现侧翻风险。管路连接全部采用标准PVC管件接头，所有插接位置预留了标准粘接余量，组装时只需在接头处涂抹PVC专用粘接剂即可完成密封，无需额外加装密封胶圈，降低配件采购成本；供液端预留了标准外螺纹接头，可直接匹配市面常见的小型潜水泵出水口，无需定制转接头；汇流腔末端设置了排污口，日常更换营养液或清洗管路时，可打开排污口将管内残留积液完全排空，避免积液长期滞留滋生藻类、堵塞定植孔。从实际使用场景出发，这套架体不仅适用于家庭小规模种植，也可多组并排拼接形成小型商业化种植单元，相邻架体之间预留标准作业通道宽度，适配小型种植园区的日常巡检、

　　采收作业需求；管路材质选用食品级UPVC材质，不会向营养液中析出有害物质，符合食用类作物种植的安全要求，同时PVC材质本身耐营养液腐蚀、抗老化，长期处于高湿度环境下也不会出现锈蚀、腐烂问题，使用寿命远高于木质或金属材质的种植架。结构设计上还考虑了后期改造拓展性，顶部横向供液管预留了多个备用接头，后续如果需要增加补光组件、自动施肥组件，可直接通过备用接头固定相关配件，无需在管路上重新打孔破坏整体密封性能；竖向种植管的插槽采用标准化开孔尺寸，可适配市面绝大多数通用规格的定植篮，用户无需采购定制尺寸的定植配件，降低后期使用成本。架体的整体受力经过模拟验算，满水状态下单根竖向种植管的载荷均匀传递到底部横向支撑，再通过四个支撑腿传递到地面，支撑腿底部可加装橡胶脚垫，既可以避免PVC管直接接触地面长期磨损，也能起到防滑作用，在光滑的瓷砖地面部署也不会出现滑移问题。
