法兰式球形减震静音缓冲安装块结构

　　在机电设备的隔振降噪设计场景中，这类带法兰安装座的球形缓冲静音块是很常见的配套元件，很多做交流稳压设备、小型动力机组、精密电控柜结构设计的工程师，在处理设备本体与安装基座之间的振动传递问题时，都会优先考虑这类结构的隔振件。不同于常规的柱形橡胶减震垫，球形的弹性主体结构在多方向受力时的形变表现更均匀，不管是垂直方向的压装载荷，还是水平方向的剪切偏移，甚至是小角度的扭转力矩，都能通过球面的均匀形变实现应力分散，不会像柱形垫那样在边角位置出现应力集中导致的橡胶开裂、提前失效问题。

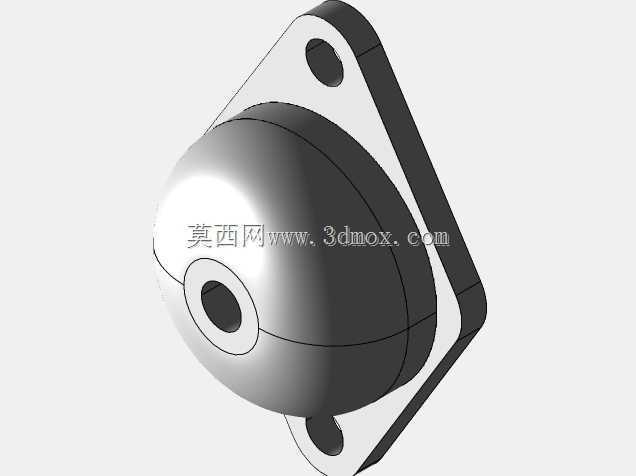

　　从实际安装适配的角度看，这个零件的安装边界设计非常规整，方形法兰底座上预留了两个对称的通孔，安装时不需要做复杂的基座适配，只要在安装面板上对应位置打两个同规格的安装孔，用标准螺栓穿过通孔锁紧即可完成固定，法兰底座的平面度公差控制在合理范围内，锁紧后能和安装面完全贴合，不会出现局部翘曲导致的预紧力不均问题。球形主体的中心位置预留了轴向的通孔，这个孔是用来连接被支撑的设备端的，不管是用螺栓穿过中心孔直接锁附设备，还是在孔内压装金属衬套提升连接强度，都能适配不同的安装需求，中心孔的同轴度公差经过设计校核，安装后不会出现设备安装面偏斜的问题。

　　设计这类减震元件的时候，首先要考虑的是弹性体的形变行程和额定载荷的匹配关系，球形结构的优势在于，相同体积的弹性材料下，它的各向形变行程比柱形结构大30%左右，也就是说在相同的冲击载荷下，它能吸收更多的振动能量，传递到基座的振动加速度会更低，对应的静音效果也就更好。很多人在选型减震件的时候容易忽略水平方向的隔振需求，比如设备内部有运动部件做往复动作的时候，会产生水平方向的激振力，普通的平板减震垫在水平方向的刚度很大，很难吸收这部分振动，时间长了不仅会产生结构传声的噪音，还会导致安装螺栓出现松动，而球形结构在水平方向的刚度设计得更柔和，能有效抵消水平方向的振动位移，同时不会因为刚度过低导致设备运行时出现过大的晃动量，这个刚度匹配的平衡点是这类零件设计的核心要点。

　　从结构细节上看，法兰底座和球形弹性体之间是完全硫化粘接的，粘接面做了圆弧过渡处理，避免了直角位置的粘接应力集中，在长期承受交变载荷的时候，粘接面不会出现脱胶、分层的问题。法兰底座的边角做了小倒角处理，安装的时候不会划伤操作人员的手，也不会和相邻的安装部件出现干涉。球形主体的外表面是光滑的圆弧面，没有多余的凸起或者凹槽，不容易积灰积油，在有少量油污、粉尘的工业环境下使用时，不需要做额外的防护处理，日常维护只需要定期检查表面有没有开裂、老化的痕迹即可，维护成本很低。

　　在实际的设备布局中，这类静音块通常是四个为一组使用，分别布置在设备底部的四个角位置，根据设备的总重量和重心位置，可以调整每个安装点的减震块刚度参数，保证四个点的压缩量基本一致，让设备保持水平状态。如果是重心偏移比较大的设备，还可以在重心偏移侧选用额定载荷稍大的同尺寸减震块，不需要改变安装孔位就能实现载荷的均匀分配，这种安装互换性的设计，能大幅降低设备装配时的调试难度。不同于需要定制安装座的专用减震器，这个零件的安装尺寸是标准化的，不管是新设备设计还是旧设备的减震改造，都能直接替换同规格的旧减震件，不需要重新加工安装面板，适配性很强。

　　做三维建模的时候，这个零件的建模逻辑也很清晰，首先绘制方形法兰的草图，拉伸得到底座实体，然后绘制球形主体的旋转截面，旋转得到弹性体的基础外形，再分别切除法兰上的安装通孔和球体中心的连接孔，最后对所有的锐边做倒角和圆角处理，建模过程中要特别注意粘接面的圆弧过渡尺寸，这个尺寸直接影响零件的实际使用寿命，不能随意简化。如果是做有限元分析校核的话，需要给弹性体部分赋予对应的橡胶材料属性，分别施加垂直、水平、扭转三个方向的额定载荷，查看应力分布情况，确保最大应力位置在材料的许用应力范围内，同时计算对应的形变量，保证形变量在设计允许的行程范围内，不会出现压并或者过度形变的问题。
