休闲车配套OEX60A手动复位断路器结构

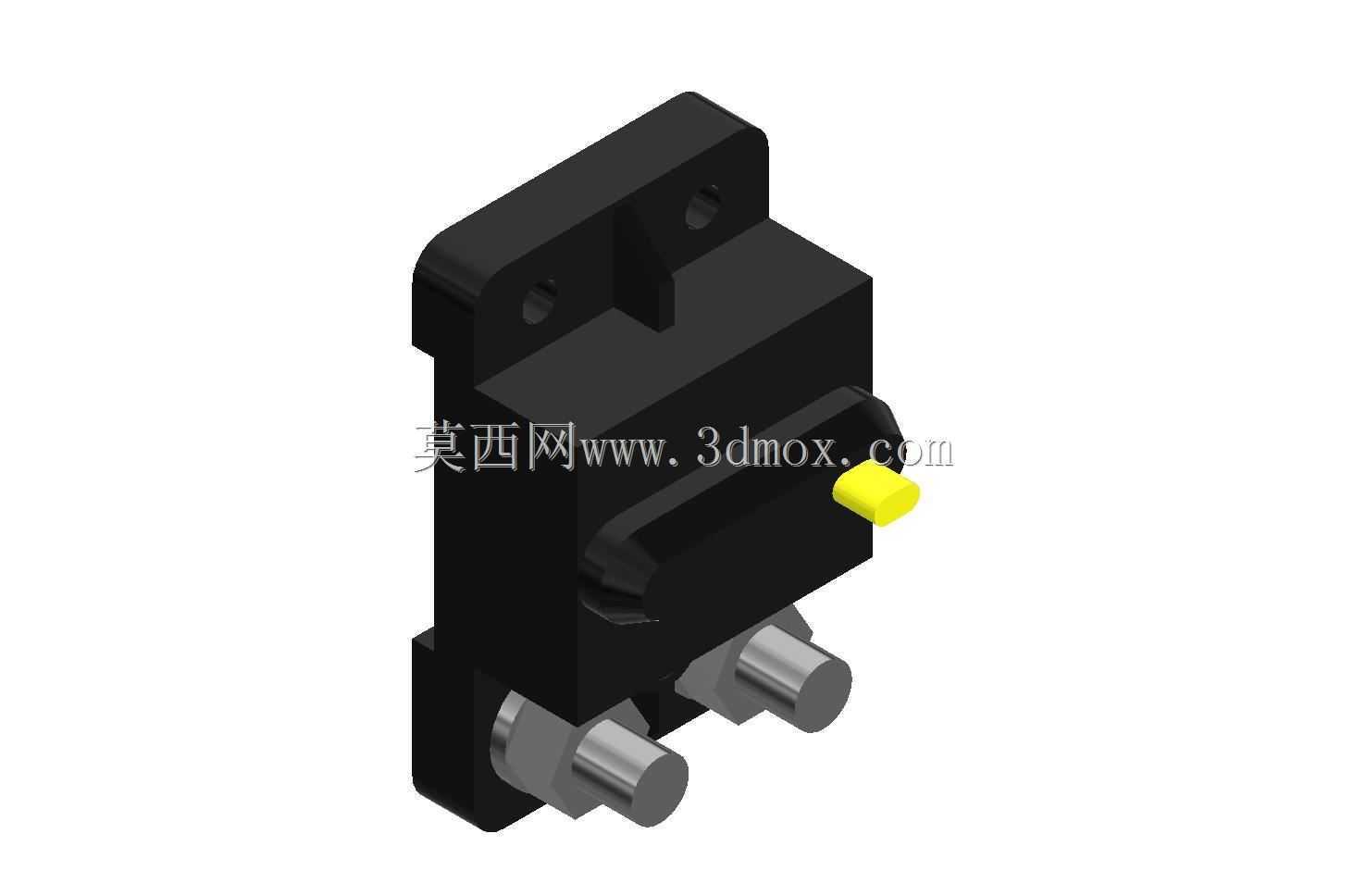

　　在休闲旅居车辆的低压配电回路设计中，手动复位断路器是保障车载用电安全的核心保护元件，这类元件不同于民用建筑内的自动复位空开，需要在故障排除后由操作人员手动触发复位，避免故障未排除时电路自动接通引发二次安全隐患，尤其适配休闲车长期移动、使用场景复杂、运维条件有限的实际工况。这款断路器的整体结构采用模块化块状布局，主体为绝缘阻燃的工程塑料壳体，壳体背部设置了带安装孔的固定支耳，支耳的孔位间距、孔径尺寸完全适配休闲车配电舱内的标准安装导轨或预留安装点位，安装时无需额外加工转接支架，直接通过螺栓即可完成固定，安装边界预留了足够的接线操作空间，不会出现接线端子与周边配电元件干涉的问题。从功能设计逻辑来看，

　　该断路器额定载流能力匹配60A等级的直流回路，刚好覆盖休闲车内驻车空调、车载冰箱、生活用电插座等核心负载的总电流需求，当回路出现过载、短路等异常工况时，内部的脱扣机构会快速动作切断电路，此时前端的黄色操作拨钮会自动跳转到脱扣位置，给运维人员清晰的视觉提示，待排查完线路故障、排除过载源后，手动将拨钮推回合闸位置即可恢复供电，操作逻辑简单直接，即使没有专业电工基础的车辆使用者也能快速完成操作。接线端采用大直径的螺栓式接线柱，适配多股软铜芯车载线缆的压接需求，接线柱的接触面做了镀锡处理，避免长期在车载颠簸、温湿度变化较大的环境下出现接触氧化、接头发热的问题，壳体的拼接缝隙做了错位挡边设计，能够阻挡日常使用中的灰尘、溅水进入壳体内部，

　　适配休闲车户外使用的复杂环境。在三维建模过程中，所有结构尺寸均按照实物竣工测量值还原，壳体的拔模角度、安装支耳的厚度、拨钮的操作行程、接线柱的伸出长度都做了1:1的复刻，既可以用于休闲车配电系统的装配干涉校验，也能作为低压电器选型阶段的结构参考，帮助设计人员提前预判安装空间、接线走向的合理性，减少实际装车阶段的改造成本。不同于工业场景用的大容量断路器，这款产品的结构做了紧凑化优化，整体体积小巧，不会占用过多的配电舱安装空间，操作拨钮的位置设置在壳体正面偏上的区域，刚好对应配电舱检修口的操作高度，日常巡检时不用完全拆开配电舱面板就能观察到断路器的工作状态，复位操作时也不需要借助额外工具，手指直接拨动即可完成动作。壳体两侧的结构加强筋做了等距分布，既提升了塑料壳体的抗冲击能力，避免车辆行驶过程中震动导致壳体开裂，也不会额外增加产品的整体重量，符合休闲车轻量化设计的整体要求。
