小型装载机前置推料铲板结构设计

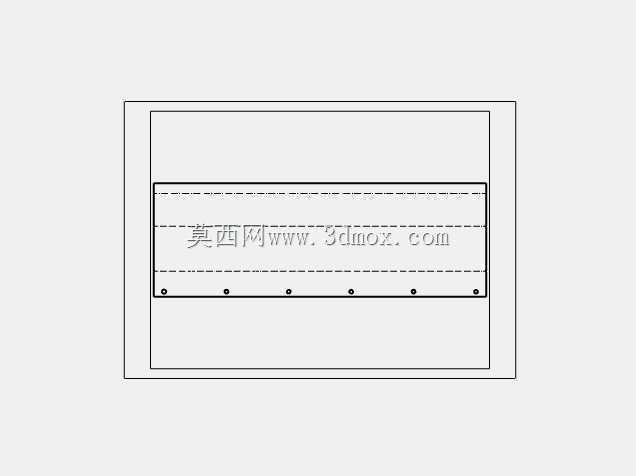

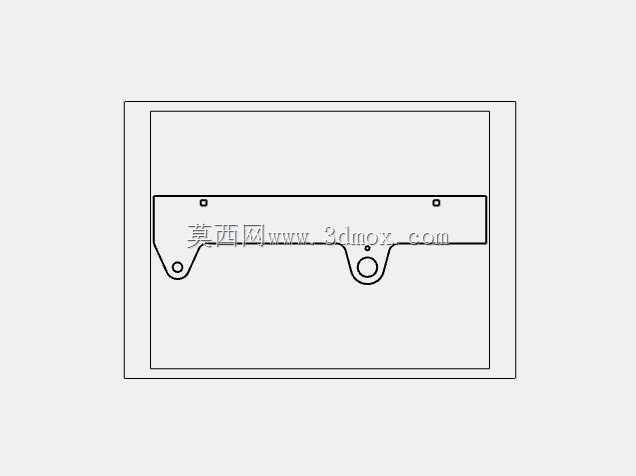

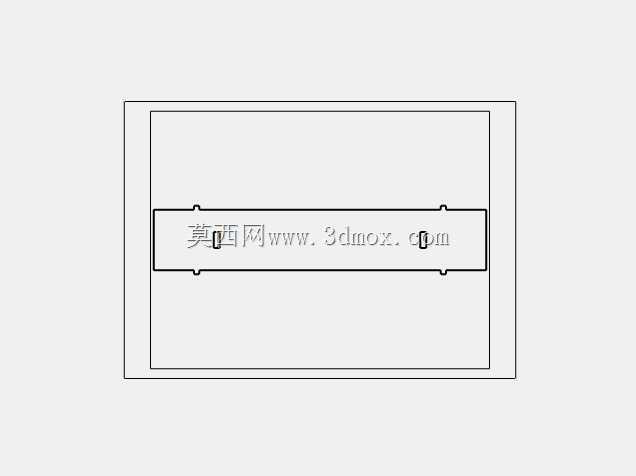

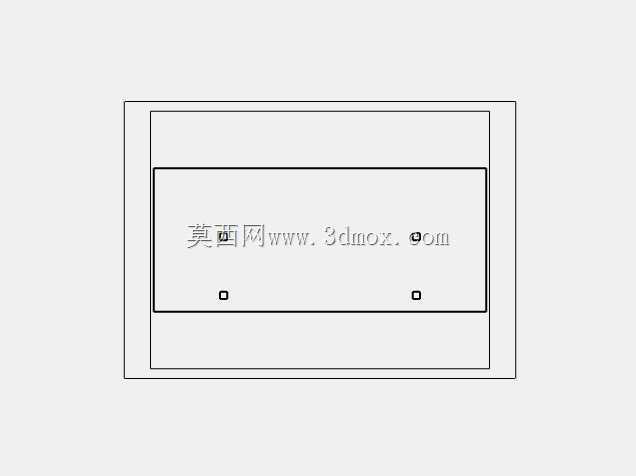

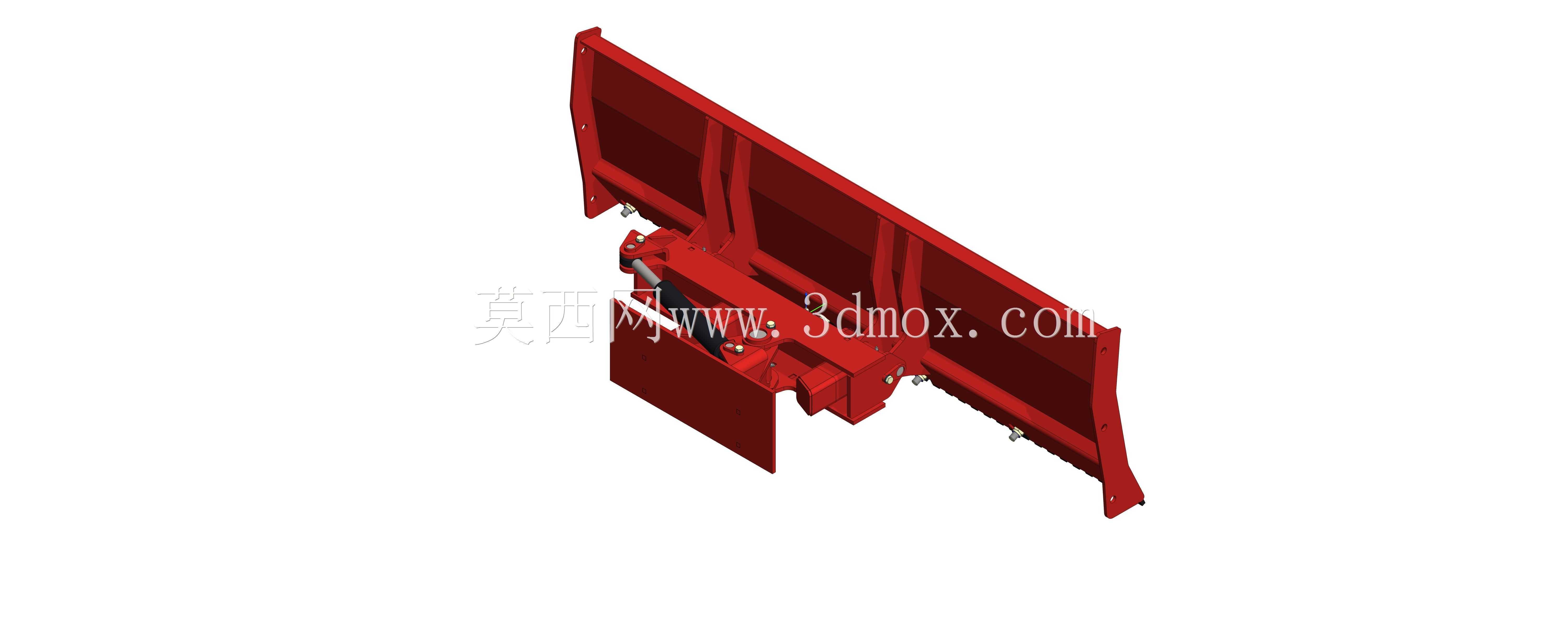

　　这款小型装载机配套的前置推料板结构，主要适配窄幅作业场景下的散料推移、场地平整、积雪清理类工况，在市政巷道清雪、厂区散料归集、小型养殖场垫料铺平这类大型工程机械无法进入的作业场景中，能够依托小型装载机的灵活转向特性，完成常规铲斗无法实现的大面幅平推作业。从结构设计逻辑来看，整个推板采用整体式弧面直板构型，主承载板面采用厚钢板折弯成型，背面沿高度方向均匀布置纵向加强筋，避免长时间推压重载散料时板面出现中部外鼓变形，筋板与主板面采用满焊连接，焊缝沿筋板全长连续布置，减少应力集中点，适配频繁冲击的作业载荷。推板与装载机连接端采用快换式连接架结构，连接架上的挂接尺寸完全匹配Norcar系列小型装载机的前端属具接口，

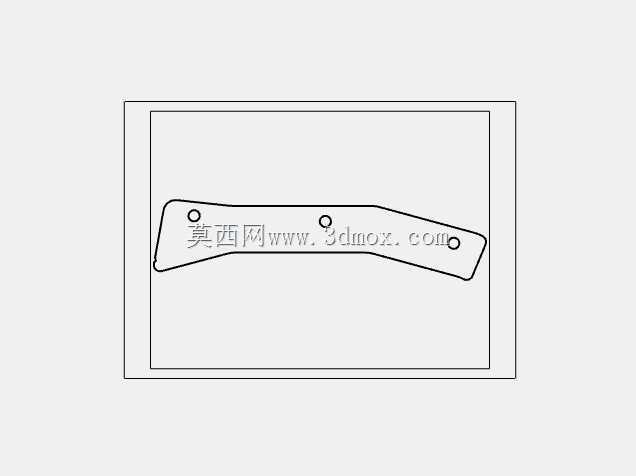

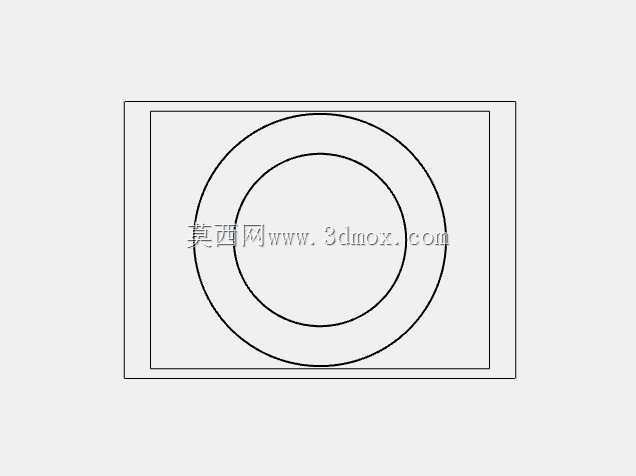

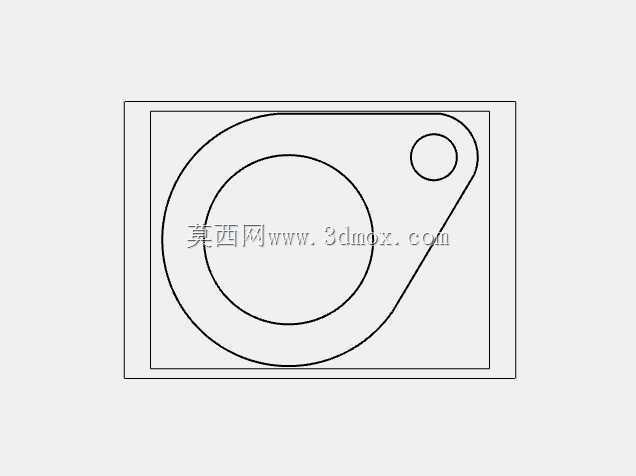

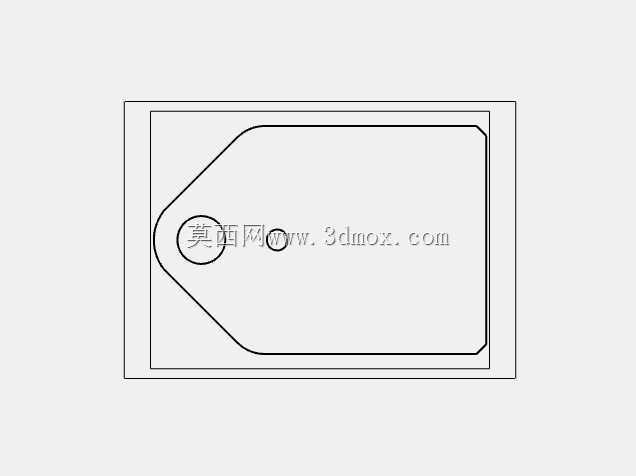

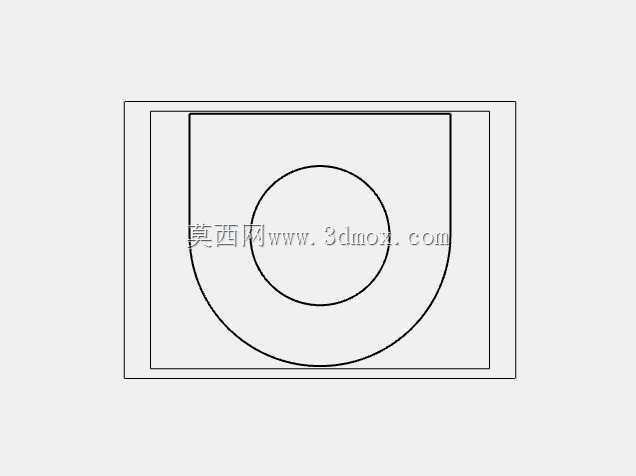

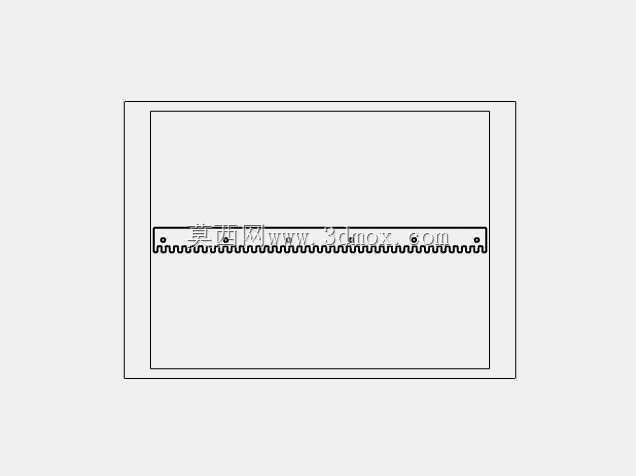

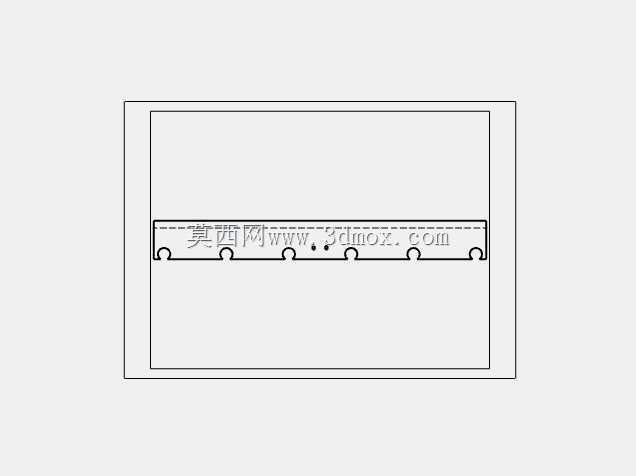

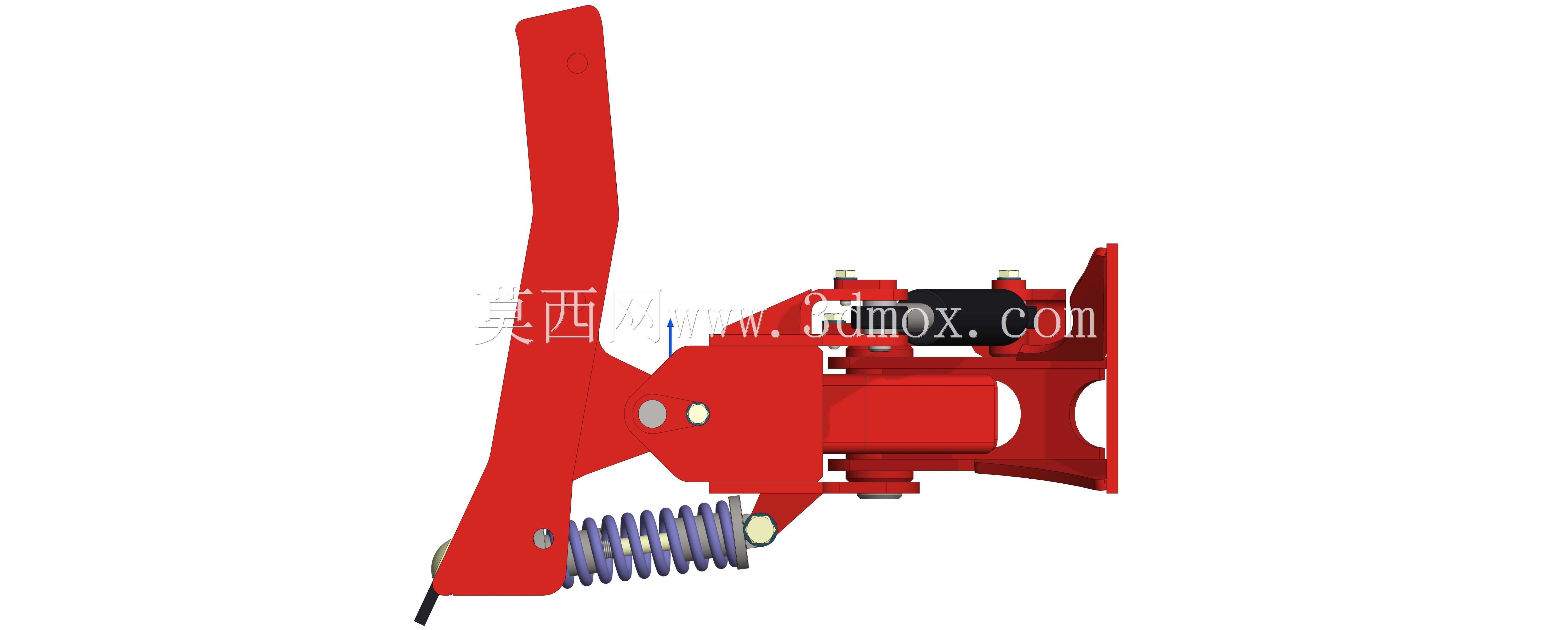

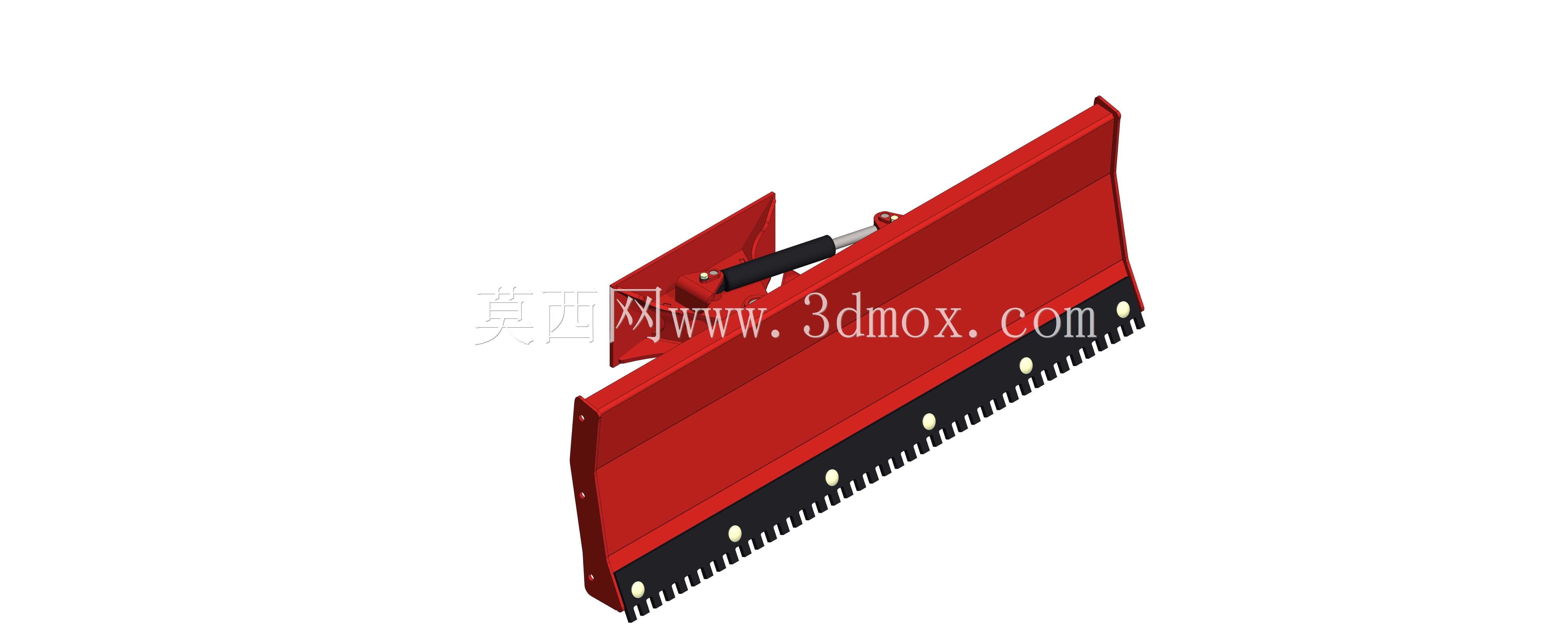

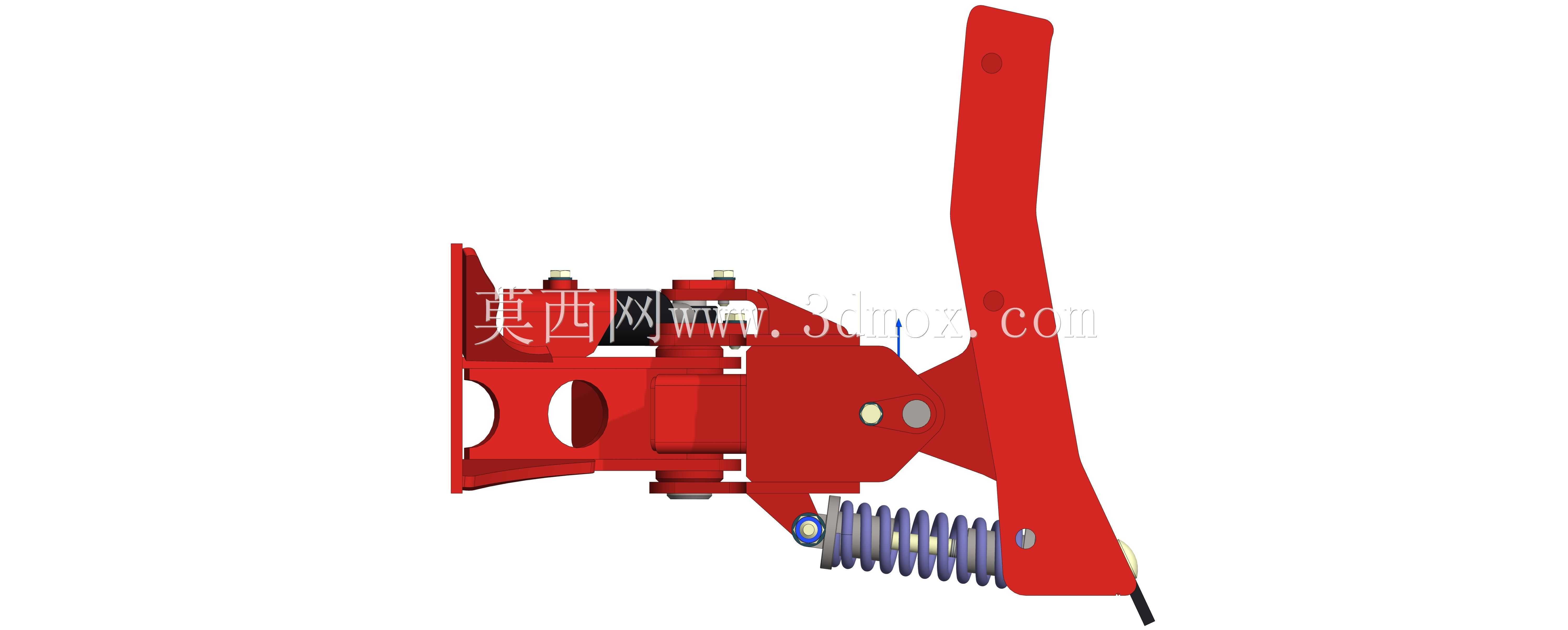

　　挂接后通过两个侧向锁销完成固定，不需要额外改装主机的液压或机械接口，现场更换属具的时间可以控制在十分钟以内，不需要借助额外吊装设备，单人即可完成拆装操作。连接架与主推板之间设置了多组浮动支撑臂，支撑臂的铰接点处预留了15度的上下摆动余量，作业时推板可以随地面起伏自动贴合地表，避免出现硬接触刮损地面或者推板底部悬空留料的问题，支撑臂的铰接轴采用耐磨铜套作为转动副，铜套表面设计有螺旋油槽，可以通过预留的注油杯定期加注润滑脂，降低铰接位置的磨损速率，延长部件的维护周期。推板的底部边缘设计了可更换的耐磨刃口，刃口采用高强度耐磨钢板切割成型，通过沉头螺栓固定在主推板的下沿，当刃口磨损到极限位置时，只需要拆卸螺栓即可更换新的刃口件，

　　不需要整体更换主推板结构，大幅降低后期的使用维护成本。从安装边界尺寸来看，推板整体作业幅宽与小型装载机的整机宽度匹配，安装后整机两侧的外伸量控制在100毫米以内，在狭窄通道内转向时不会出现推板刮碰两侧障碍物的问题，推板的竖直高度经过匹配计算，平推散料时单次推料的容量与小型装载机的行走驱动力匹配，不会出现推载过大导致主机轮胎打滑的情况。推板背面的液压管路走线全部沿加强筋内侧布置，管路外部加装了橡胶防护套，避免作业过程中飞溅的碎石、硬物磕碰管路造成泄漏，管路的连接接头采用标准快插接口，与主机的辅助液压管路对接时不需要额外加工转换接头。在实际作业过程中，这款推板除了完成常规的散料平推作业外，还可以通过调整主机的动臂角度，完成轻度的铲掘、

　　刮平作业，比如在厂区道路修补作业中，可以用推板刮平凸起的沥青混合料，在粮库作业场景中可以归集散落的谷物，在冬季除雪作业中可以推开厚度不超过推板高度的路面积雪，相比传统的铲斗作业，大面幅的直板结构推平后的地面平整度更高，不会出现铲斗齿痕留下的条状凹凸。设计过程中针对推板的受力情况做了针对性的载荷校核，在推板中部承受最大水平推力的工况下，主板面的最大变形量控制在2毫米以内，不会出现永久性塑性变形，所有铰接位置的销轴均采用调质处理的合金结构钢加工，表面硬度达到HRC45以上，能够承受频繁的冲击载荷，连接架的挂接爪位置做了加厚处理，避免挂接间隙变大后出现作业晃动的问题。整个结构没有多余的冗余设计，所有零部件都采用通用的标准型材和板材加工，生产制造时不需要开模，适合小批量定制生产，不同型号的小型装载机只需要调整连接架的挂接尺寸，就可以适配同一款主推板结构，零部件的通用化率达到80%以上，能够有效降低生产和备件储备的成本。
