双滤芯适配安装支撑壳体结构设计

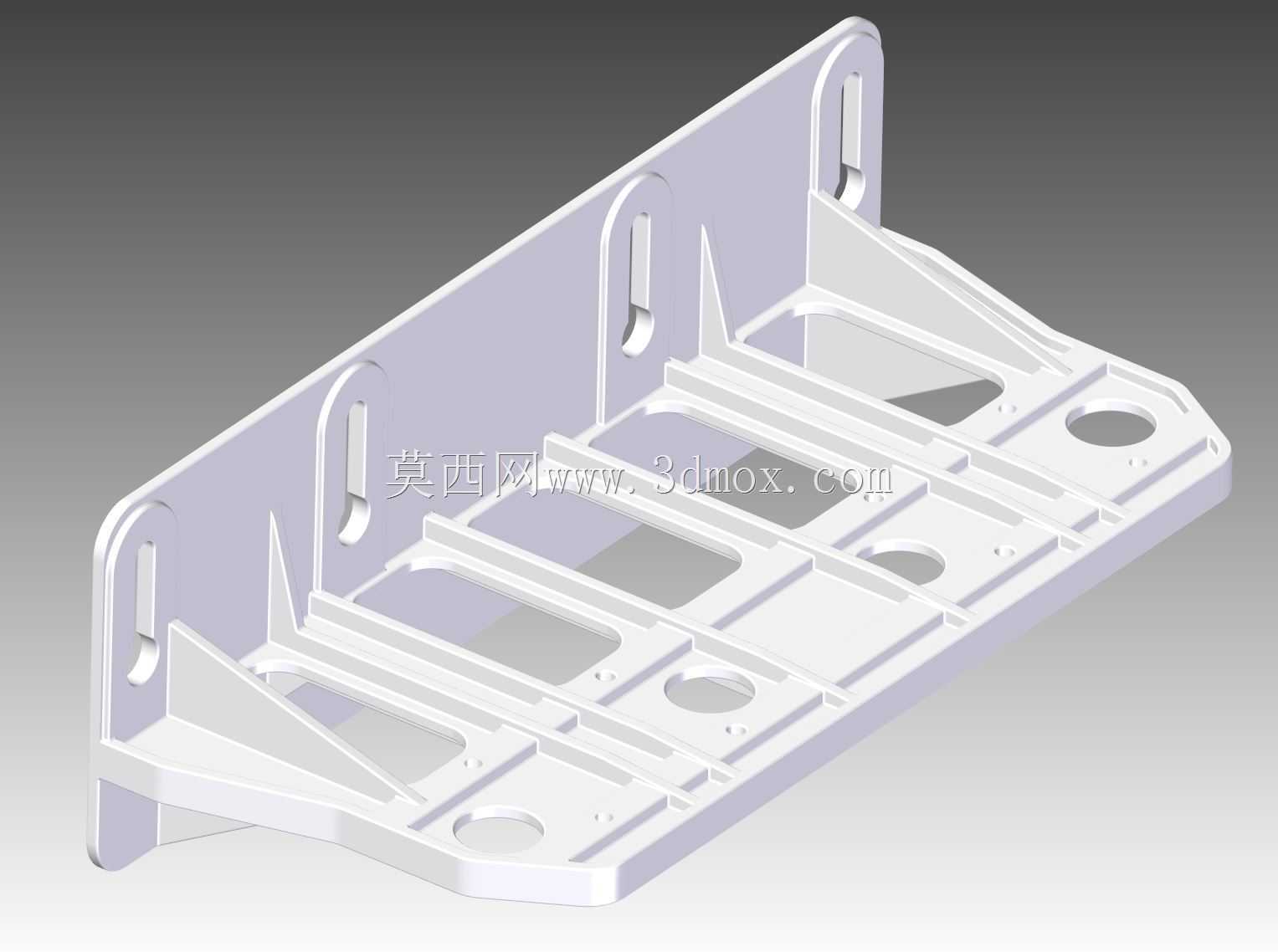

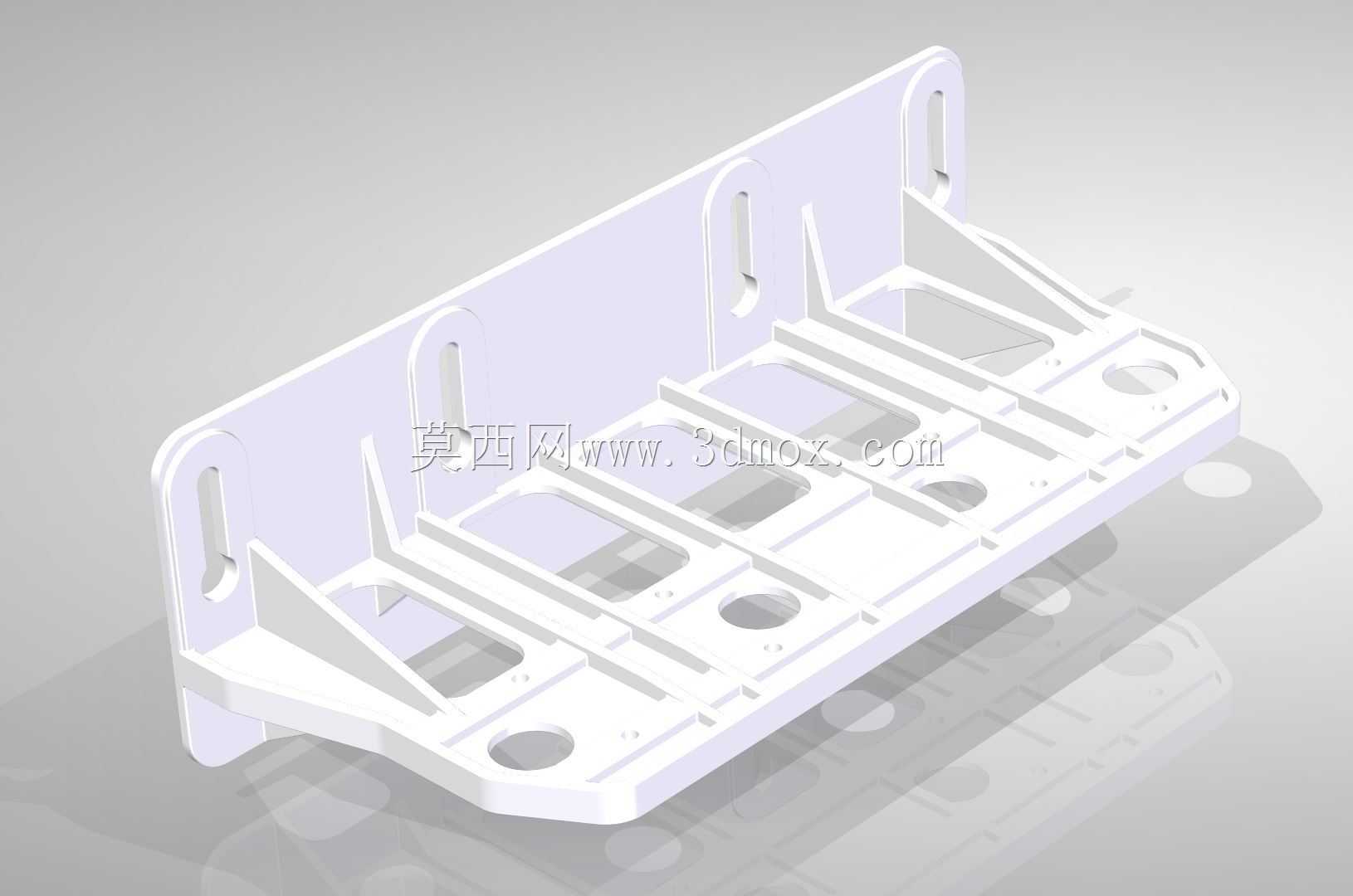

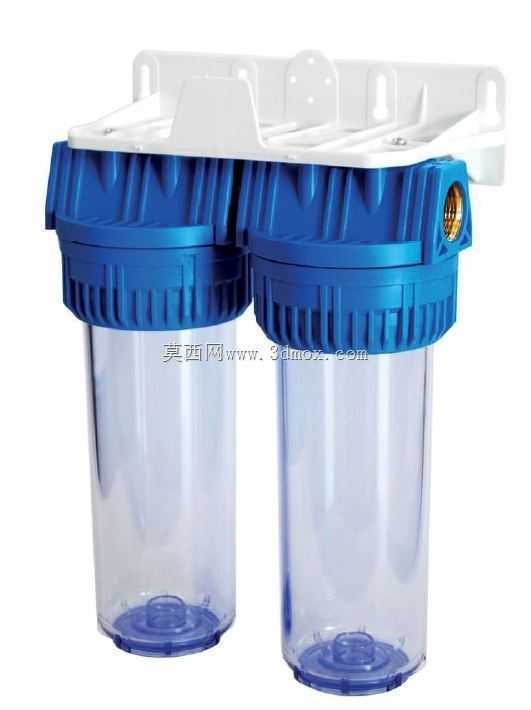

　　在流体过滤系统的实际落地应用中，滤芯支撑外壳是直接决定双滤芯并联过滤单元安装稳定性、运维便捷性的核心承载结构件，这类结构常见于工业液压系统回油过滤段、工业净水预处理单元、小型气动系统气源处理段，需要同时兼顾滤芯定位精度、安装面贴合度、结构轻量化以及长期受力下的抗形变能力。从结构设计逻辑来看，该壳体采用一体化折弯加强筋布局，主体承载面为带多组定位孔的平板结构，侧边设置垂直翻边作为安装基准面，翻边上预留的长圆孔可适配安装时的位置公差补偿，避免因机架焊接误差导致的装配卡滞问题。承载面上的多组圆形通孔对应双滤芯的进出液接口位置，孔位边缘做了小凸台结构，一方面可以提升密封面的平面度精度，减少密封件压缩不均导致的渗漏风险，

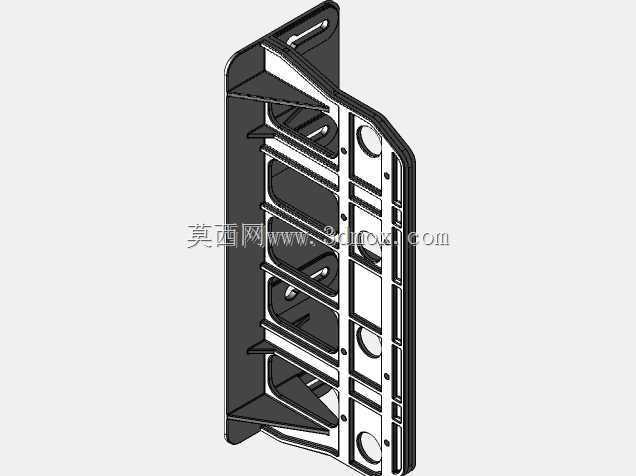

　　另一方面能够在不增加整体板材厚度的前提下提升孔位周边的结构刚度，避免长期受流体压力脉冲作用出现孔位变形。壳体内部设置的多道纵向加强筋，将整体腔体分隔为对应两个滤芯的独立安装位，筋板高度与滤芯端部定位圈的高度匹配，既可以对滤芯装入过程起到导向作用，也能在设备运行出现振动时限制滤芯的径向窜动，减少滤芯密封端的磨损。从安装边界来看，该壳体的侧边翻边为主要安装受力面，翻边上的三个长圆孔中心距按照通用过滤单元机架的安装孔距标准设计，可直接适配市面上多数同流量等级的双滤芯过滤总成安装位，不需要额外做转接板加工。整体外形的长宽尺寸控制在双滤芯并列排布的最小外包络基础上预留12mm的密封件安装空间，高度方向仅覆盖滤芯端部的定位密封段，

　　不会遮挡滤芯主体的观察与更换操作空间，日常运维时不需要拆卸整个壳体即可完成滤芯的抽出更换。在结构受力层面，设计时重点考虑了滤芯更换时的侧向受力、流体通过时的压力冲击以及设备运行时的持续振动载荷，翻边与主体承载面的衔接处做了三角加强筋过渡，避免应力集中导致的焊缝开裂或者板材疲劳断裂，承载面下方的多道横向加强筋将两个滤芯安装位的载荷均匀传递到侧边安装面，不会出现单点位受力过大的问题。壳体上的多处镂空减重设计，是在通过有限元应力校核的前提下去除非受力区域的材料，既可以降低整体结构重量，减少安装时的搬运难度，也能让滤芯安装区域的积液自然排出，避免壳体内长期存液导致的腐蚀问题。在实际选型适配时，

　　需要注意该壳体适配的滤芯端部密封圈尺寸要与承载面凸台的尺寸匹配，安装时翻边与机架接触面需要加装厚度1mm的橡胶减震垫，抵消设备运行时的振动传递，同时长圆孔的固定螺栓需要加装防松垫圈，避免长期振动下螺栓松动导致的密封失效。这类双滤芯支撑外壳相比单滤芯安装结构，能够在相同安装空间内实现两倍的过滤通流能力，或者在单滤芯堵塞时通过并联结构保留部分通流能力，减少非计划停机的概率，在中小型液压站、车间集中供水预处理单元、小型空压机气源过滤场景下有很高的适配性。设计过程中没有采用多余的装饰性结构，所有的曲面、凸台、筋板结构都服务于安装定位、受力强化、密封保障的实际功能，孔位的公差带按照IT12级精度设计，既可以满足滤芯安装的同轴度要求，也不会因为加工精度要求过高提升不必要的制造成本，板材厚度的选择经过受力仿真验证，在1.5倍额定工作压力下结构形变量小于0.2mm，不会影响密封面的贴合效果。
