休闲房车外置白色淋浴箱体结构设计

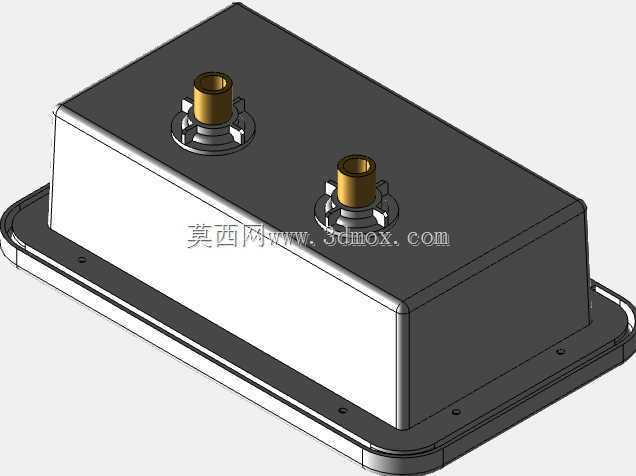

　　这款外置淋浴箱体主要适配自行式旅居房车、拖挂式露营车以及定制改装的户外休闲特种车辆，解决户外旅居场景下的车外清洁需求，比如海边游玩后冲除身上沙粒、户外徒步后清理鞋裤泥污、露营烹饪后清洗餐具与手部，无需进入车厢内部即可完成清洁操作，避免泥沙、污渍带入车内空间，维持车厢内起居区域的整洁度。从实际安装场景来看，这类箱体通常嵌入安装在房车侧围的外板预留开孔内，安装时需要提前核对侧围内部的管线排布空间，预留冷热水管路的接入余量，箱体背部的进水接口采用标准快插结构，适配房车常规的12mm外径冷热水管，安装时无需额外定制转接头，降低现场改装的加工难度。箱体正面的圆角过渡设计并非单纯的外观考量，房车在户外行驶过程中会面临树枝剐蹭、风沙冲击，

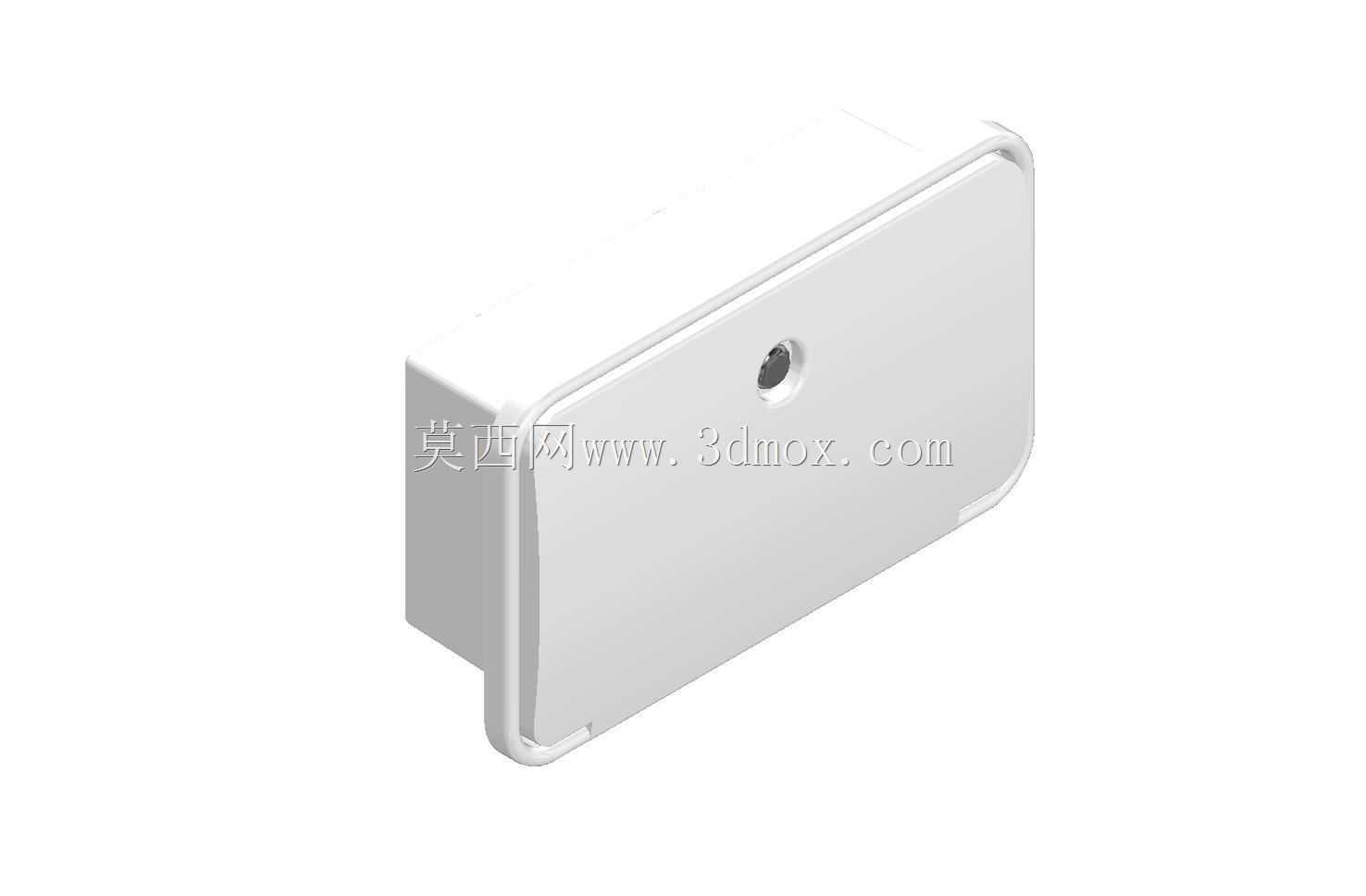

　　圆角结构能够分散外力冲击，避免直角边缘出现应力集中导致的开裂问题，同时也能减少人员经过时的磕碰风险，符合户外旅居装备的安全设计逻辑。正面预留的花洒安装孔位做了内凹沉台处理，花洒底座嵌入沉台后不会突出箱体平面，行驶过程中不会因为颠簸出现剐蹭脱落，同时孔位周边做了密封胶圈的安装槽，装配后能够阻挡雨水、洗车水渗入箱体内部，保护内部的管路连接结构。箱体的壁厚设计经过实际工况验证，采用3mm的均匀壁厚，既能够满足户外使用的结构强度要求，避免轻微撞击出现凹陷变形，也不会因为壁厚过大增加不必要的车身负重，对于房车这类对自重控制较为严格的装备来说，每一处结构的重量优化都会影响整车的荷载分配。箱体边缘的安装翻边做了15mm的外伸设计，

　　安装时翻边与车身外板之间贴合密封胶条，通过周边的6个自攻螺丝孔位完成固定，螺丝孔位做了沉头处理，螺丝装配后与翻边平面齐平，不会出现突出的棱角，同时沉孔内可以填充密封胶，进一步提升连接位置的防水性能。从功能设计来看，箱体内部预留了花洒软管的收纳空间，常规1.5米长的淋浴软管可以完全收纳在箱体内，关闭箱门后软管不会外露，避免长期暴露在户外紫外线环境下出现老化开裂，延长软管的使用寿命。箱门与箱体的连接采用隐藏式合页结构，合页内置在箱体侧边的缝隙内，从外部看不到连接结构，既提升了外观的整体性，也能够减少合页位置的积灰、积水问题，降低户外使用的维护频率。箱门的闭合采用卡扣式锁止结构，无需额外配置锁具，日常使用时按压即可完成锁止，

　　行驶过程中不会因为颠簸自动开启，需要使用时再次按压即可弹开箱门，操作逻辑简单，戴着手套也能顺利完成操作。在建模过程中，所有的安装孔位、接口位置都严格按照实际测绘的竣工尺寸进行还原，每一处圆角半径、翻边宽度、沉台深度都和实际量产配件保持一致，结构设计人员可以直接调用该模型进行房车侧围的开孔定位、管线排布模拟，无需重新进行测绘建模，能够大幅缩短改装设计的周期。需要注意的是，这类外置淋浴箱体的安装高度通常设置在距离地面1.2米到1.4米的区间，这个高度既符合成年人站立操作的舒适高度，也能够避免路面飞溅的泥水直接冲刷箱门位置，同时安装时要注意箱体的水平度，避免箱门闭合后出现缝隙不均的问题，影响密封效果。箱体内部的水路接口做了冷热水标识的定位凸台，装配管路时可以快速区分冷热水管，避免接反导致使用时出现水温调节异常的问题，凸台的高度为1mm，不会占用过多的内部空间，也不会干涉软管的收纳。
