带凸台中心孔多孔位圆形法兰连接盘

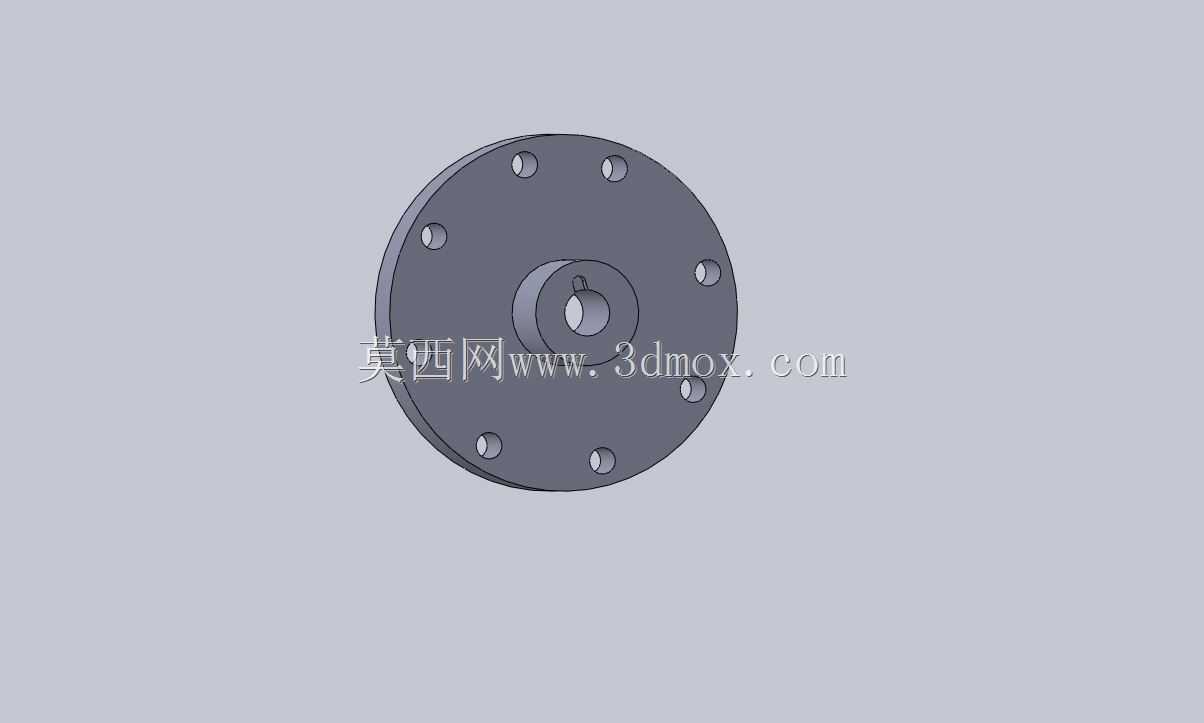

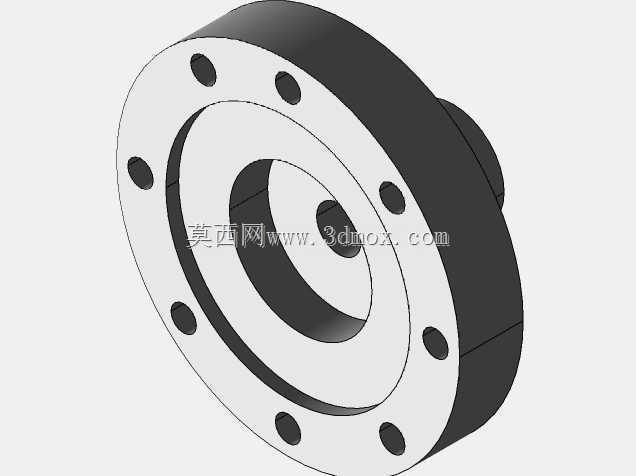

　　这类带中心凸台的多孔圆形法兰连接盘，在流体管路对接、传动组件端侧固定、小型动力单元壳体封盖场景中应用十分广泛，日常做设备改造、非标传动单元设计时经常会用到这类零件，它的核心作用是实现两个同轴部件的刚性对接，同时通过端面的均布孔位完成周向固定，避免对接部件运行中出现径向窜动或者周向转动偏移。从结构设计逻辑来看，这类零件的主体采用圆盘式构型，是因为圆形截面在承受周向均匀紧固力时，应力分布会比方形、异形截面更均匀，不会出现边角位置应力集中导致的盘体变形问题，尤其是在需要承受一定轴向拉力或者径向剪切力的对接场景中，圆盘结构的抗形变能力优势非常明显。盘体中心位置的凸台结构，并不是多余的设计，这个凸台主要是起到定位止口的作用，

　　安装时凸台可以直接嵌入对接部件的对应定位沉孔内，不需要反复调整同轴度，就能保证两个对接部件的旋转中心完全重合，这一点在和旋转轴、传动轮毂配合时尤为重要，如果同轴度偏差超过0.05mm，高速运转时就会产生明显的振动，长期运行还会加剧轴承、密封件的磨损。盘面上的8个安装孔采用圆周均布排布，孔位的分度圆尺寸是设计时需要重点把控的安装边界参数，孔位的角度偏差不能超过±0.1°，不然安装时会出现螺栓无法顺利穿入的问题，同时孔的直径要比配套螺栓大0.2-0.5mm，预留一定的安装调整余量，但间隙不能过大，不然紧固后盘体会出现偏移，影响定位精度。中心的带键槽通孔，是用来和传动轴配合的结构，键槽的尺寸要对应标准平键的规格设计，

　　键槽的对称度偏差要控制在0.02mm以内，保证扭矩传递时键的受力均匀，不会出现单侧边受力过大导致键被剪切断裂的问题。设计这类零件时，还要考虑盘体的厚度参数，厚度要根据实际承受的紧固力、传递扭矩大小计算，不能过薄，不然螺栓紧固时盘体会出现翘曲变形，导致对接面出现缝隙，影响密封效果或者连接刚性；也不能过厚，不然会增加不必要的重量，还会占用过多的轴向安装空间。在实际选型应用时，如果是用在有密封要求的管路对接场景，盘体的对接端面需要加工出密封槽，用来放置O型密封圈或者密封垫片，这时候端面的平面度要求要达到Ra1.6以下，保证密封面贴合紧密不会出现泄漏；如果是用在传动端的固定场景，凸台的外圆尺寸公差要选h7级的过渡配合，

　　保证和对接部件的沉孔配合紧密，不会出现晃动。另外盘体的外缘要做小倒角处理，避免安装时划伤操作人员，同时去除加工产生的毛刺，所有孔位的两端都要做沉孔或者倒角，避免螺栓紧固时孔边的毛刺硌伤螺栓垫片，影响紧固力的均匀性。这类零件的材质通常会根据使用场景选择，普通工况下用45号钢调质处理就可以满足强度要求，如果是用在有腐蚀的环境中，会选用不锈钢材质，如果是对重量有要求的轻量化场景，也可以选用铝合金材质做硬质阳极氧化处理，提升表面耐磨性能。做三维建模的时候，要先确定中心轴线，再依次绘制盘体外圆、凸台外圆、中心孔的截面轮廓，通过旋转特征生成主体结构，之后再绘制单个安装孔的草图，通过圆周阵列生成所有均布孔位，最后添加倒角、键槽等细节特征，建模时要注意所有特征的参数都要和实际加工工艺匹配，不要出现无法加工的锐角或者封闭空腔，同时要标注清楚关键尺寸的公差要求，方便后续出工程图指导生产。
