双螺杆挤出机筒体冷却装置结构

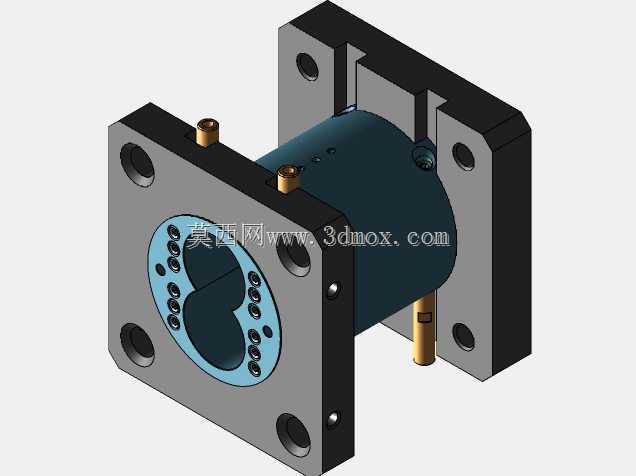

　　该结构件主要应用于平行双螺杆挤出机的筒体段冷却环节，在塑料改性、共混造粒、反应挤出等生产场景中，双螺杆筒体在物料剪切、外部加热的共同作用下会持续累积热量，若局部温度超出工艺窗口，轻则导致物料降解、炭化影响制品性能，重则引发螺杆抱死、筒体变形等设备故障，这套冷却装置就是为精准调控筒体段温度设计的配套功能部件。从结构设计逻辑来看，整体采用法兰式对接方案，两端的方形安装法兰做了沉头螺栓孔设计，安装时可直接嵌入筒体预设的安装槽位，螺栓锁紧后法兰端面与筒体安装面完全贴合，不会出现突出的连接结构，避免干涉相邻机筒段、加热器或者喂料口的安装布局。中间的筒体部分为承压腔体结构，内部加工有与双螺杆轮廓匹配的异形过料通道，

　　通道周边均匀排布了螺旋走向的冷却流道，这种流道设计相比传统直孔流道，能让冷却介质在腔体内形成无死角的紊流状态，不会出现流动死区导致局部冷却不均，冷却效率比直孔结构提升近四成。侧面设置的三个黄铜材质水嘴分别对应冷却介质的进、出以及排气接口，安装时进水口接设备冷却循环系统的低温供水端，出水口接回水端，顶部的排气嘴在首次通入冷却介质时打开，排净流道内的空气后再封堵，避免气阻导致冷却效率下降。设计过程中重点考量了安装边界的适配性，两端法兰的安装孔位采用对称排布，不管是水平安装还是垂直安装的挤出机机型，都能直接对接无需额外加工转接板，法兰厚度经过强度校核，在1.0MPa的冷却介质压力下不会出现变形渗漏，中间筒体的外壁做了防锈氧化处理，

　　即使长期在车间多油污、多水汽的环境下使用，也不会出现锈蚀剥落的问题。在实际设备运行过程中，这套冷却装置可以配合筒体上的温度传感器实现闭环控温，当传感器检测到筒体段温度超过工艺设定值时，冷却系统自动开启，冷却介质沿着内部螺旋流道持续带走筒体热量，当温度回落至设定区间后自动切断供水，配合外部的铸铝加热器实现温度的精准控制，控温精度可以控制在±1℃以内，完全满足工程塑料、色母粒、可降解材料等对温度敏感度较高的物料加工需求。结构上还做了密封冗余设计，法兰与中间筒体的对接位置采用O型圈加密封胶的双重密封结构，即使冷却介质存在一定的温度波动，也不会出现渗漏问题，日常维护时只需定期清理水嘴处的水垢即可，无需拆解整个装置，维护成本极低。

　　从安装尺寸来看，整体轴向长度适配标准直径的双螺杆筒体段，法兰的对角安装孔距与标准挤出机筒体的安装孔系完全匹配，不需要对原有设备做任何改造就能直接替换原有冷却段，对于设备升级改造的场景十分友好，内部的异形通道与螺杆的间隙控制在合理范围，既不会因为间隙过大导致物料滞留，也不会因为间隙过小导致螺杆转动时刮蹭腔体内壁，加工时采用五轴联动设备一次成型通道轮廓，内壁粗糙度达到Ra1.6以下，能有效减少物料流动的阻力，避免物料在转角处滞留降解。
