Camec70升休闲车车载储水箱结构设计

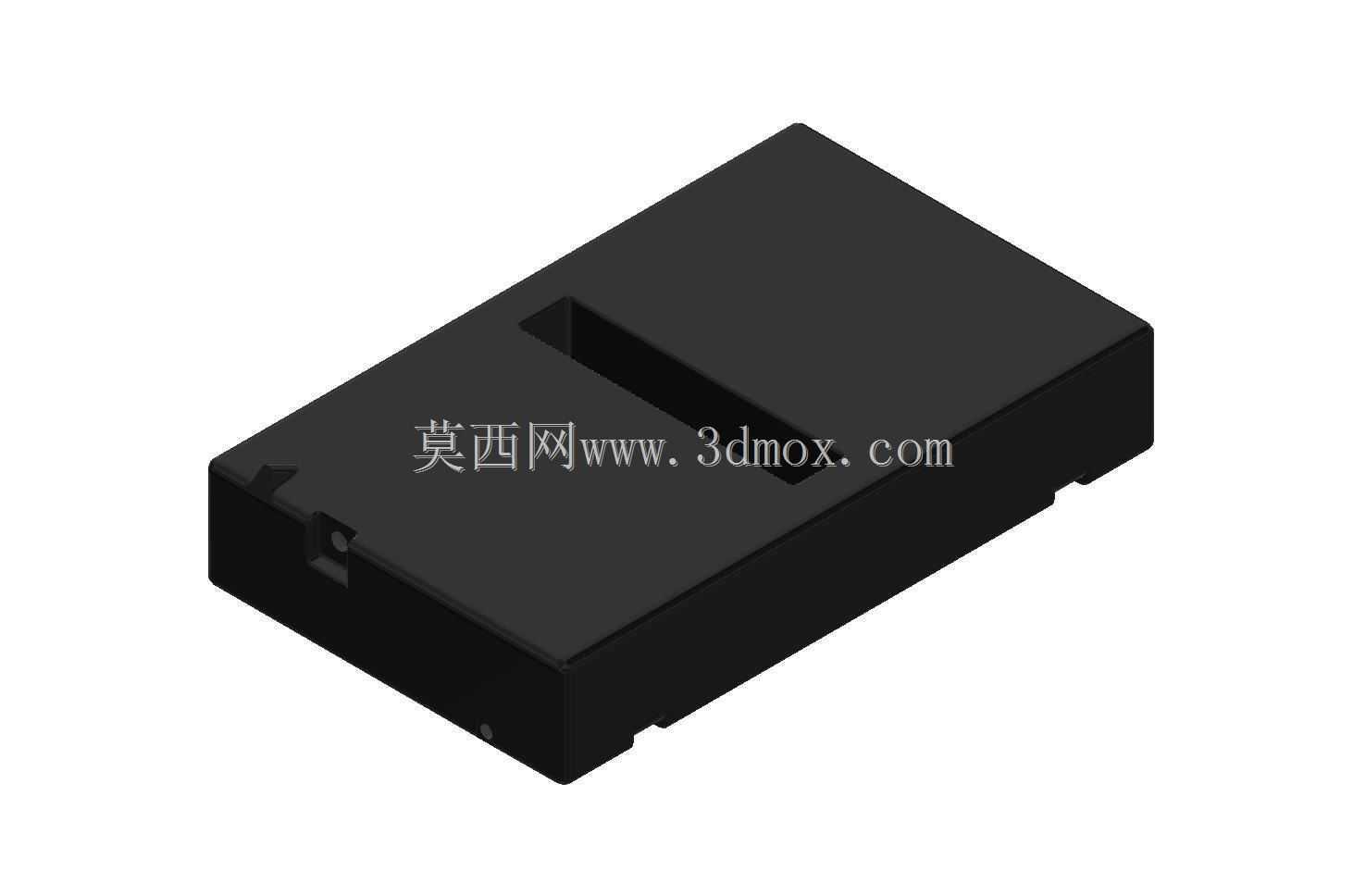

　　这款70升容量的车载储水箱，主要适配休闲旅居车、拖挂式房车的车载清水存储需求，在户外露营、长途自驾旅居的场景中承担生活清水承载的核心功能，为车内洗漱、简易炊事、日常清洁等用水环节提供稳定的储水载体。从结构设计逻辑来看，箱体整体采用长方体切角布局，没有做多余的曲面造型，核心考量是最大化利用房车底盘侧方或者车内储物舱的规整安装空间，长方体的六个面可以和舱体内壁、安装支架的支撑面形成紧密贴合，减少行车过程中箱体的晃动位移，同时规整的外形也能降低注塑生产环节的脱模难度，减少箱体壁厚不均带来的结构强度问题。

　　箱体顶部开设的内凹式提手槽，并非单纯为了人工搬运设计，这个内凹结构同时可以作为堆叠定位的限位槽，当同规格箱体在仓储运输环节叠放时，上层箱体的底部凸起可以嵌入下层的提手槽内，避免堆垛滑移，同时内凹的结构不会额外占用箱体外部的安装空间，不会因为外凸的提手结构增加整体安装尺寸，这一点在房车寸土寸金的安装空间里尤为重要。箱体侧壁的边角位置做了小尺寸的安装支脚设计，支脚和箱体主体一体化成型，支脚上预留的安装孔位可以直接通过螺栓将箱体固定在安装基座上，不需要额外加装固定抱箍，减少安装配件的数量，同时支脚的高度预留了10mm左右的间隙，既可以让箱体底部和安装面之间留出通风空隙，避免长期接触积水导致的箱体老化，也方便后期管路连接的时候操作扳手拧紧接头。

　　从功能特性上看，箱体整体采用滚塑一体成型工艺制作，壁厚控制在4mm左右，既可以承受行车过程中水体晃动带来的持续冲击，也能在-20℃到60℃的环境温度下保持结构稳定，不会因为低温冻胀或者高温暴晒出现开裂变形。箱体的进水、出水接头都设置在侧壁靠近边角的位置，进水口位置偏高，接通用车自带的加水口管路后可以实现重力加水，出水口位置贴近箱体底部，能最大程度排空箱内的存水，避免长期积水滋生细菌，同时边角位置的接头布局不会和安装支架产生干涉，管路走向可以顺着舱体内壁排布，不会出现管路弯折堵水的问题。

　　在安装边界的设计考量上，箱体的整体外轮廓尺寸严格匹配休闲车底盘侧方的储物舱预留空间，长度方向控制在700mm以内，宽度控制在400mm以内，高度控制在250mm左右，安装时不需要对原车的舱体结构做切割修改，直接将箱体放入预留位后，通过支脚的螺栓固定即可完成安装，后期维护拆卸也只需要拧下固定螺栓、断开进出水管路就能整体取出，不需要拆解周边其他配件。箱体表面没有做额外的加强筋凸起，所有的结构加强都通过边角的圆弧过渡、壁厚的梯度变化实现，外表面平整光滑，既方便日常清洁擦拭，也不会因为外凸的筋位在安装时刮蹭到舱体内的其他管线。

　　针对行车过程中的水体晃动问题，箱体内部在长度方向设置了两道横向的防浪板，防浪板和箱体主体一体成型，板上开设了直径30mm的通水孔，既可以减缓车辆加减速、转弯时水体的剧烈晃动，降低水体冲击带来的噪音和箱体受力，也不会影响加水、排水时的水体流动，不会出现箱内残留积水无法排空的问题。防浪板的位置刚好对应箱体外部的安装支脚位置，固定螺栓的锁紧力可以通过防浪板传递到整个箱体结构，避免长期螺栓紧固导致的箱体局部变形。

　　在实际选型适配的时候，需要注意这款水箱的安装面必须保持水平，倾斜角度不能超过5度，否则会影响出水的排空率，同时进水端需要配套加装滤网，避免户外加水时的杂质进入箱体堵塞出水龙头。箱体的材质采用食品级耐老化PE材质，可以直接存储生活饮用水，不需要额外做内衬处理，材质本身的抗紫外线性能可以满足长期在户外停放的使用需求，不会因为日晒出现材质变脆、渗水的问题。
