移动式木薯破碎磨栅农用加工设备

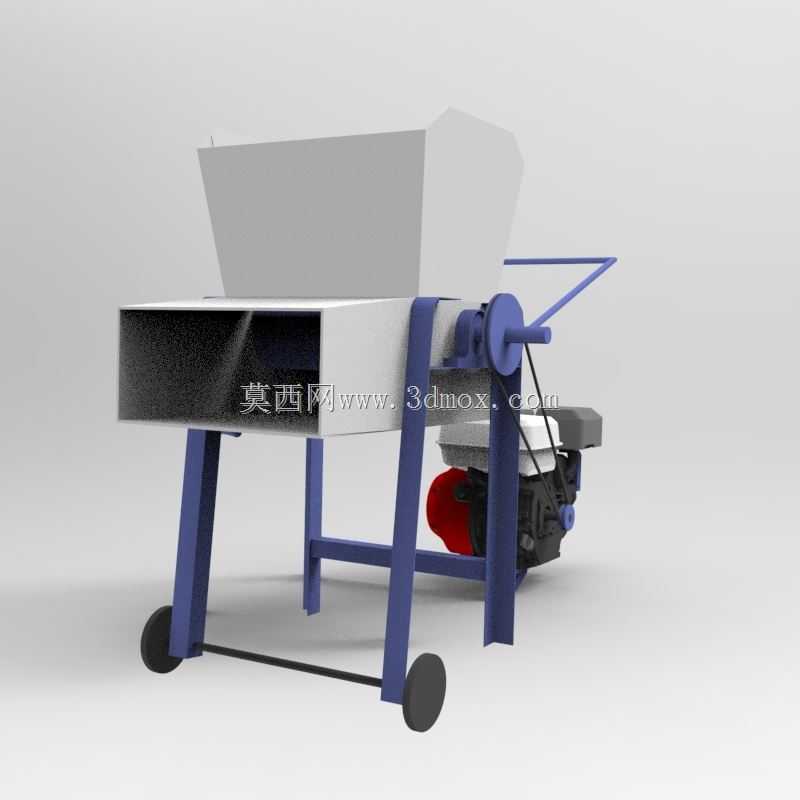

　　该设备面向木薯鲜料初加工场景，主要完成块根类物料的破碎、磨碎与粒度缩减作业，常见于小型淀粉加工点、农户集中处理场地、热带经济作物收储点以及农产品初加工作坊。整机采用移动式机架布置，底部配置行走轮，前端设置牵引杆，可由小型动力车辆或人工在田边、晒场、加工棚之间短距离转移，减少鲜木薯采收后的搬运距离，也便于在不同作业点位快速投入使用。

　　设备上部为敞口式喂料斗，斗体采用上宽下窄的收拢结构，能够容纳批量倒入的木薯块根，并依靠物料自重向下方破碎腔连续供料。喂料口宽度较大，适合人工整筐投料，斗壁倾斜角度在建模时需要兼顾物料下滑顺畅性与结构刚度，避免湿黏木薯在斗内架桥。破碎工作腔位于料斗下方，是整机的核心区域，内部通过旋转工作部件对木薯进行剪切、挤压和磨碎，使大块根茎被分解为较小颗粒，为后续洗涤、筛分、淀粉提取或发酵处理提供合适粒度。

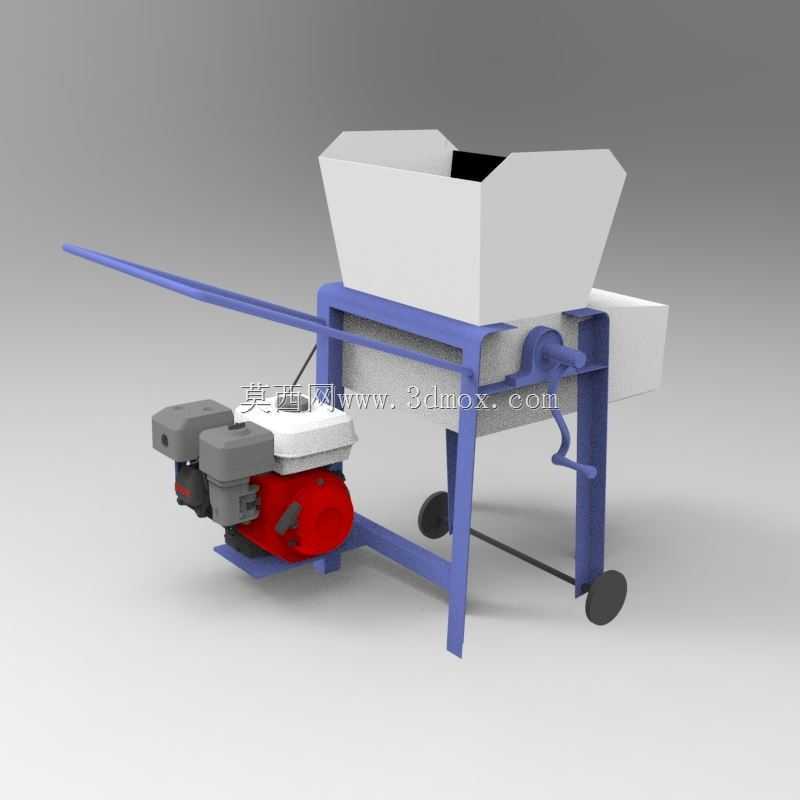

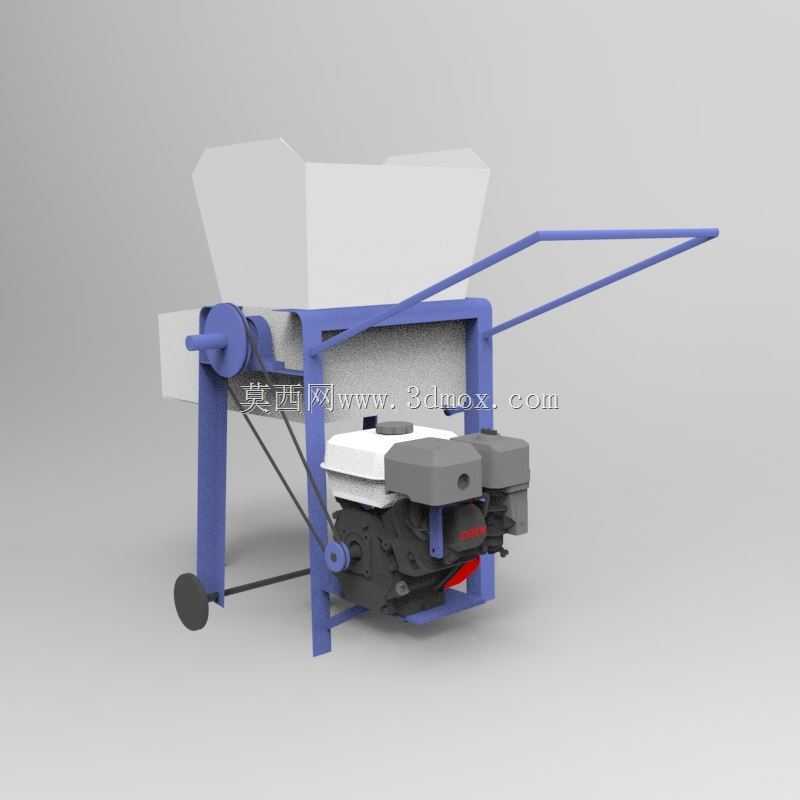

　　动力部分布置在机架侧前方，采用内燃机式独立动力单元，通过带传动将动力传递至破碎主轴。该布置适合电网覆盖不稳定的野外或乡村加工环境，设备脱离固定电源仍可运行。动力机组与破碎腔之间保留传动带张紧和维护空间，机架上设置发动机支撑面、安装孔位及防护边界，便于后期校核皮带轮中心距、带长、包角和振动影响。主轴侧端设有手摇操作结构，可用于检修盘动、初始调整或辅助转动，体现出小型农用设备对低维护条件的适应。

　　机架由型钢焊接框架构成，四条支腿将工作腔和料斗抬升到合适操作高度，既保证下方出料空间，也方便承接容器放置。支腿之间设置横向连接杆，提升整机抗扭刚度；轮轴位于机架后部或下部承重位置，牵引杆向前延伸，转移时整机绕轮轴形成稳定拖运姿态。固定作业时，支腿落地承担主要载荷，行走轮不参与持续破碎受力，从而降低振动对轮系的影响。

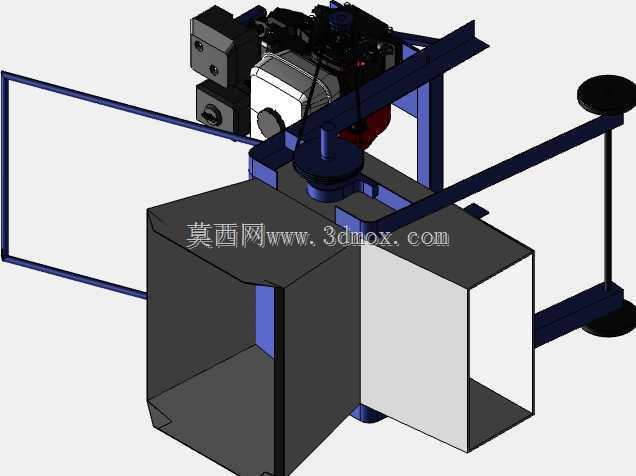

　　从三维结构设计角度看，建模时应重点处理料斗、破碎腔、机架、动力机组、轮系和牵引杆之间的装配关系。料斗与机架连接处承受投料冲击和物料重量，需保留足够的搭接面或支撑梁；破碎腔外壳与旋转部件之间应设定合理间隙，既保证磨碎效果，又避免根茎卡滞；发动机底座与机架连接位置需要考虑螺栓装配空间和皮带拆装路径；出料侧应保持开放顺畅，使破碎后的物料能够直接落入收集箱或输送装置。

　　外形边界方面，整机长度主要由前伸牵引杆决定，宽度由料斗和动力机组两侧外轮廓控制，高度集中在上部喂料斗。布置作业场地时，应在料斗上方保留投料空间，在动力机组一侧保留燃油加注、启动和检修空间，在出料端预留容器摆放位置，在牵引杆方向保留转场通道。设备不需要复杂基础，平整硬化地面或压实土地即可放置；若长期固定作业，可在支腿下方增加垫板，以降低下沉和振动。

　　该结构的设计思路并不追求高速大型产线能力，而是强调移动便利、动力独立、结构简单和维护容易。对于三维建模人员，可将其作为农用破碎设备的典型案例，重点练习钣金料斗、焊接机架、带传动、轮式移动机构和内燃机动力包的综合装配；对于设备选型人员，则可关注其在鲜木薯就地破碎、减少原料运输、适配小规模加工方面的实用价值。
