机床11号锥度卡盘连接过渡法兰盘

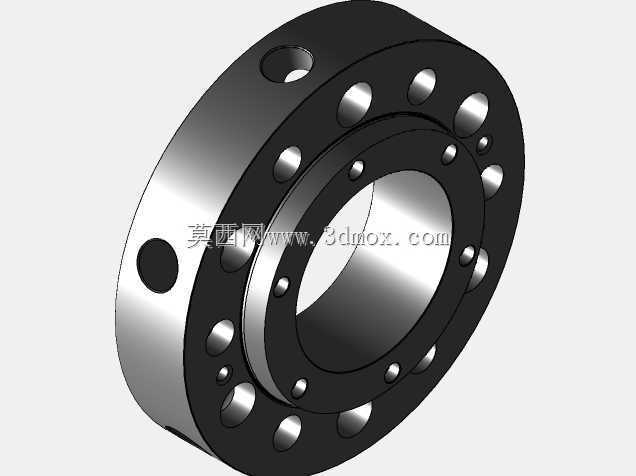

　　在普通车床、内外圆磨床等回转加工设备的主轴端装夹系统改造、卡盘适配场景中，这类带11号锥度配合面的过渡连接件是解决主轴接口与卡盘安装基准不匹配问题的核心零件。很多车间在老旧机床升级、不同规格卡盘换装时，常会遇到主轴端锥度规格与新卡盘连接法兰尺寸不符的问题，直接强行装夹会导致卡盘回转同轴度超差，加工时工件出现振纹、圆度不合格，甚至高速回转时卡盘连接松动引发安全隐患，这类过渡件就是专门为适配这类接口差异设计的。从结构设计来看，零件主体为盘式回转结构，一侧加工有与机床主轴端完全贴合的11号锥度配合面，锥面的接触精度直接决定整个装夹系统的回转精度，设计时锥面的粗糙度要求控制在Ra1.6以内，配合面的接触斑点沿圆周方向分布均匀度不低于85%，

　　避免锥面贴合不实出现装夹偏心。盘体的另一侧为卡盘安装定位止口，止口的尺寸公差按照H7级精度设计，与标准卡盘的定位止口形成间隙配合，安装时可以快速导向定位，减少卡盘找正的时间。盘体上分布的多组安装孔分为两类，一类是沿内圈分布的锥面锁紧孔，用于穿过锁紧螺栓将过渡件牢牢拉紧在主轴锥端，孔位的分布角度与主轴端的锁紧螺孔完全对应，设计时孔位的位置度公差控制在0.02mm以内，避免锁紧时锥面出现偏载导致研伤；另一类是沿外圈分布的卡盘固定孔，孔位按照标准三爪、四爪卡盘的安装孔距排布，适配同规格的通用手动、动力卡盘安装，不需要额外对卡盘进行打孔改装。考虑到机床装夹时要承受工件回转的切削扭矩、断续切削的冲击载荷，盘体的材质选用45号优质碳素结构钢，

　　整体经过调质处理，硬度达到HB220-250，既保证足够的强度承受切削载荷，又具备一定的韧性抵消断续切削的冲击，避免长期使用后出现连接孔变形、锥面磨损的问题。安装边界方面，过渡件的总厚度控制在合理范围，不会过多占用主轴端的轴向空间，保证卡盘安装后工件的最大加工长度不会被过多压缩；盘体外径尺寸与适配卡盘的法兰外径保持一致，不会出现盘体外缘突出卡盘外缘的情况，避免加工时刀具、排屑与过渡件发生干涉。锥面与安装止口之间设计有卸荷槽，减少加工时的应力集中，同时避免两个配合面的加工毛刺影响装配精度，装配时锥面需要涂抹少量润滑脂，防止长期使用后锥面与主轴锈死，后续拆卸困难。这类过渡件的使用，不需要对机床主轴、卡盘进行任何改装，

　　就能快速实现不同接口规格的卡盘与主轴的适配，大幅降低车间设备改造的成本，缩短换装调整的时间，在中小批量加工、频繁切换装夹方案的加工场景中实用性极强。设计这类零件时，需要首先核对机床主轴端的锥度实际尺寸、锁紧孔分布圆直径，再核对待安装卡盘的止口尺寸、安装孔分布参数，不能直接照搬通用参数，否则很容易出现装夹后同轴度超差、螺栓孔错位无法安装的问题；同时盘体上的所有孔边都需要做倒角处理，去除加工毛刺，避免安装时螺栓孔边的毛刺刮伤配合面，影响连接的可靠性。
