链锯用带齿限位挡片结构设计

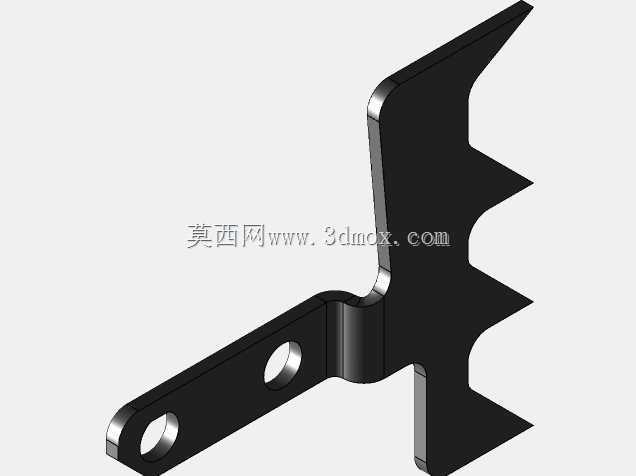

　　这个带齿限位挡片是手持链锯上的核心功能零件，日常作业中主要承担锯切深度限位、防止链条过度切入木材的作用，在园林伐木、木材粗加工、庭院修枝这类场景里，是保障操作安全、控制锯切精度的关键小部件。很多刚接触链锯结构设计的工程师容易忽略这类小挡片的作用，实际现场作业里，要是没有这个挡片的限位，操作人员持锯推进时很容易因为力度把控不当，让导板前端过度抵靠木材，引发链条打齿反弹的危险，不少链锯操作的安全事故都和这类限位零件的结构设计缺陷、安装不到位有关。从结构设计逻辑来看，这个零件采用单折弯一体冲压成型，没有额外的焊接、拼接结构，主体的齿形结构不是随意做的造型，三个阶梯状的齿尖刚好对应链锯不同锯切深度的档位，作业时齿尖抵靠在木材表面，

　　能顺着木材纹理形成稳定的支撑点，不会因为木材表面的凹凸出现打滑偏移。零件上的两个安装孔位做了翻边强化处理，因为链锯作业时整机振动频率很高，普通的直孔冲压件长期受振动载荷容易出现孔位开裂、固定螺栓松动的问题，翻边结构相当于在安装位置增加了局部的结构刚度，不需要额外增加零件厚度就能提升安装位的抗疲劳强度，这点在手持动力工具的零件设计里非常实用，毕竟手持设备对重量控制要求很高，不能为了提升强度盲目增加板材厚度。零件的折弯处做了圆角过渡，没有采用直角折弯，一方面是冲压工艺的要求，避免折弯处出现应力集中导致的板材开裂，另一方面折弯圆角刚好能和链锯导板的安装基座圆弧面贴合，安装时不需要额外调整间隙，能直接卡入预设的安装槽位，

　　减少装配时的调校工作量。从安装边界来看，这个零件的安装臂长度是经过匹配计算的，安装后齿形工作面和链条齿尖的距离刚好控制在安全阈值内，既不会因为距离太远失去限位作用，也不会因为距离太近干涉链条的正常运转，齿尖的倾斜角度和链锯作业时的常规持握角度匹配，操作人员正常持锯推进时，齿面能平顺贴靠木材表面，不会出现卡滞、刮蹭木材纤维的情况。很多同类型的挡片设计容易出现齿形过尖的问题，看似能更好地卡入木材，实际作业中过尖的齿很容易扎入木材太深，导致锯切推进阻力变大，操作人员需要用更大的力度持锯，反而增加了操作疲劳度，这个设计的齿尖做了小平面钝化处理，既能保持足够的防滑限位能力，又不会过度嵌入木材影响推进效率。另外零件的表面采用发黑处理，

　　不是为了外观装饰，而是因为链锯作业环境多是户外潮湿、多木屑粉尘的场景，发黑层能提升零件的防锈能力，同时表面的哑光质感不会在户外阳光下形成反光，避免干扰操作人员的视线。在建模过程中，这类冲压件的折弯系数设置需要匹配实际选用的板材厚度，这个零件采用的是常见的冷轧弹簧钢板，折弯内R角和板材厚度的比值控制在1:1左右，既符合冲压加工的工艺要求，也能保证折弯后的零件回弹量在可控范围内，不需要后续额外的校形工序。两个安装孔的中心距公差需要严格控制，因为链锯导板上的安装柱位置是固定的，孔位中心距偏差超过0.1mm就会出现安装卡滞，或者安装后零件松动移位的问题，建模时需要把安装孔的位置基准和折弯面的基准统一，避免基准不重合带来的加工误差。齿形部分的每个台阶高度差是根据链锯常用的锯切深度档位设置的，每个台阶对应5mm的深度差，操作人员可以根据不同的锯切需求，选择对应的齿面抵靠木材，不需要额外调整挡片位置，就能快速切换锯切深度，这点在现场连续作业时能提升不少操作效率。零件的边缘都做了去毛刺处理，尤其是安装臂的边缘，因为装配时操作人员需要手持这个零件对准安装位，锋利的冲压毛刺很容易划伤操作人员，同时毛刺脱落掉落到链条传动位置的话，还可能卡滞链条引发故障，所以设计时在建模阶段就预留了去毛刺的工艺余量，确保加工后的零件边缘光滑无锐角。
