休闲车用12V燃气探测报警装置结构设计

　　在户外旅居、休闲车辆的内部安全配置体系中，可燃气体泄漏探测是极易被忽略却直接关联乘员生命安全的核心环节，这类12V供电的气体报警装置，正是针对休闲车辆密闭舱室的使用场景开发的专用安全部件。不同于民用固定式燃气报警器的安装逻辑，车载场景下的设备需要同时适配车辆行驶过程中的振动工况、舱内有限的安装空间、12V直流车载供电体系，以及不同角度的安装面适配需求，这也决定了该装置在结构设计阶段需要兼顾多维度的工程约束。

　　从实际使用场景来看，休闲车辆的舱室内通常集成了燃气灶具、燃气热水器等用气设备，管路在长期行驶振动下存在接口松动、密封老化的泄漏风险，而车辆停泊时舱室处于相对密闭状态，泄漏的可燃气体积聚到爆炸下限前无法被人体感知，该报警装置通过内置的气体传感单元，持续对舱内空气成分进行采样，当可燃气体浓度达到预设预警阈值时，通过面板上的分级指示灯给出状态提示，浓度达到报警阈值时触发声光警示，提醒驾乘人员及时处置泄漏隐患，避免爆燃、中毒等安全事故发生。

　　在产品功能特性的设计上，该装置采用三级状态指示的交互逻辑，最上方的指示灯对应设备正常通电运行状态，中间指示灯对应低浓度燃气预警状态，下方指示灯对应高浓度燃气报警状态，不同颜色的灯组配合差异化的闪烁频率，即便在舱内光线复杂的环境下，驾乘人员也能快速识别设备当前的工作状态，不需要额外查阅说明书就能判断风险等级。设备的探测进气区域设计在正面指示灯组的两侧，采用多道平行的格栅式进风槽，既可以保证空气自然流通进入传感腔室，又能阻挡舱内的灰尘、飞溅的水渍直接接触内部传感元件，提升设备在车载复杂使用环境下的使用寿命。

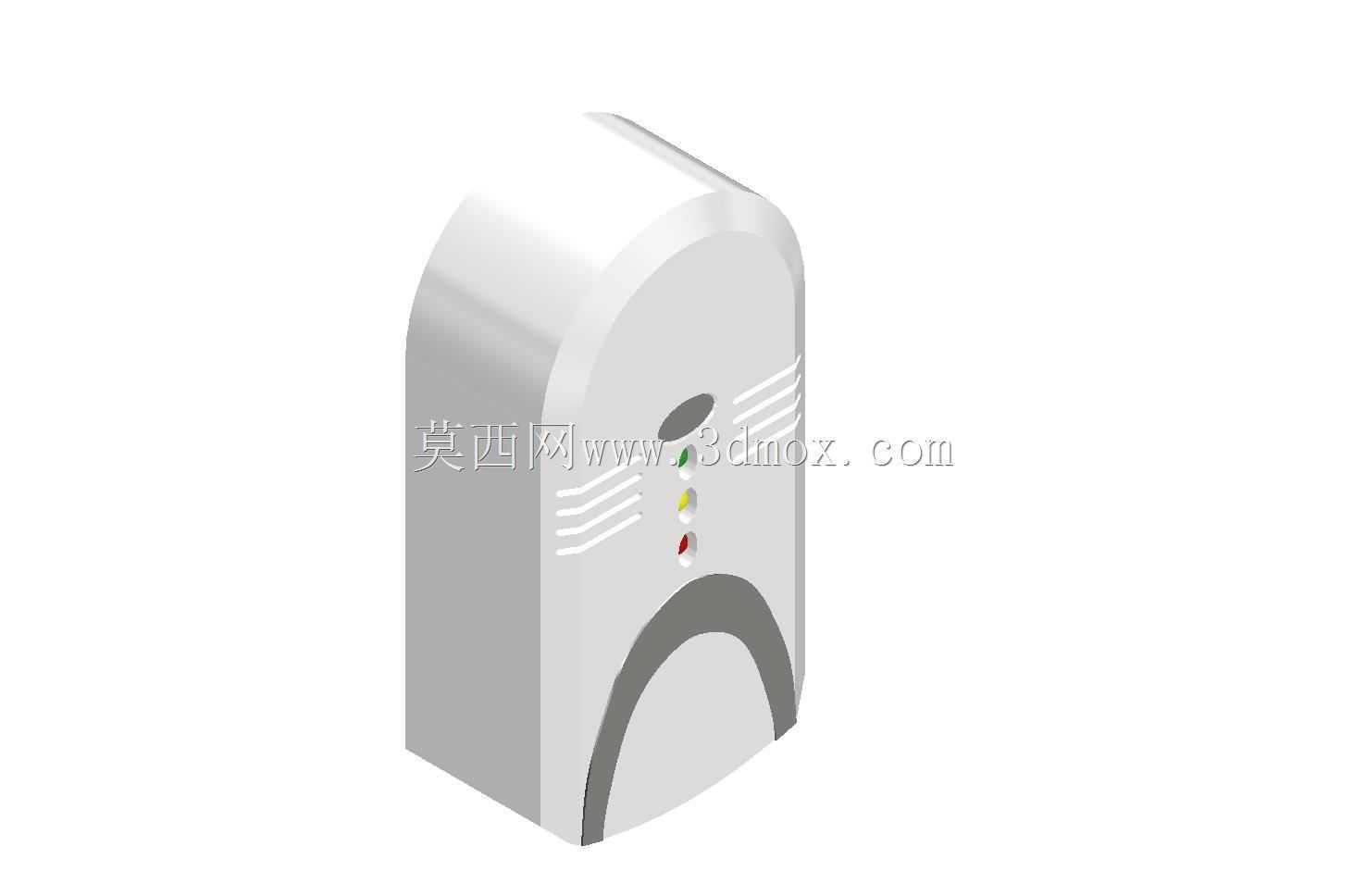

　　外形设计上，该装置采用立式弧面壳体结构，顶部做了大圆角过渡处理，没有尖锐的棱角，避免车辆行驶过程中乘员磕碰受伤，壳体主体采用阻燃ABS材质注塑成型，兼顾结构强度与绝缘性能，正面下半部分的弧形装饰区域，既可以隐藏壳体的装配拼缝，也能在视觉上弱化设备的工业感，适配休闲车辆内部偏家居化的内饰风格。设备的整体厚度控制在较薄的区间，安装后突出墙面的尺寸较小，不会占用舱内宝贵的通行空间，也不会被过往的行李、人员剐蹭导致移位或损坏。

　　从安装边界的设计考量来看，该装置支持壁挂式明装，背部预留了标准的挂装孔位，可以直接固定在舱内的内饰板或者预埋的安装底板上，安装高度需要根据探测气体的密度设定——针对液化石油气这类比空气重的燃气，设备安装位置距离地面30cm左右，针对天然气这类比空气轻的燃气，设备安装位置距离天花板30cm左右，安装时需要避开灶具正上方的油烟直吹区域、通风口的强气流区域，避免气流干扰导致采样不准。设备的供电接口设计在背部，接线完成后可以完全隐藏在壳体与安装面之间，舱内看不到裸露的线材，既美观也避免线材被剐蹭破损。

　　在结构建模的过程中，需要重点关注几个核心配合尺寸：首先是前后壳的止口配合间隙，需要控制在0.1mm以内，既保证装配时可以顺利扣合，又能避免缝隙过大导致灰尘、水汽进入内部电路腔室；其次是指示灯与导光柱的对位精度，导光柱需要与PCB板上的灯珠中心完全对齐，偏差不能超过0.5mm，否则会出现指示灯漏光、亮度不均的问题；再者是进风格栅的开孔尺寸，格栅的缝隙宽度控制在2mm以内，既保证通气效率，又能防止较大的异物进入内部损坏传感元件；最后是背部挂装孔的位置度，两个挂孔的中心距公差控制在±0.2mm，确保现场安装时可以顺利挂到预先固定的螺丝上，不需要现场扩孔调整。

　　针对车载工况的振动适应性，建模时需要在内部PCB板的固定柱位置设计加强筋，固定柱的壁厚不小于2.5mm，采用铜嵌件作为螺丝固定位，避免长期振动下螺丝柱开裂导致PCB板松动；传感元件的安装位置需要设计缓冲胶垫的安装位，通过胶垫吸收行驶过程中的高频振动，避免传感元件因为长期振动出现参数漂移或者损坏。设备的正面测试按键隐藏在格栅区域下方，不需要额外开孔，通过壳体的薄壁弹性变形实现按键触发，既保证了壳体的整体性，也减少了一个可能的进水进灰缝隙。

　　从设备选型的适配性来看，该12V直流供电的设计可以直接对接休闲车辆的车载供电系统，不需要额外加装电源转换模块，降低了改装的复杂度，整机的待机功耗控制在极低的水平，长期通电也不会造成车辆蓄电池的亏电。设备的传感单元采用模块化设计，后期维护时只需要更换传感模块，不需要更换整个壳体与电路，降低了全生命周期的使用成本。建模过程中所有的装配卡扣、螺丝柱位置都需要做均匀的壁厚处理，避免注塑过程中出现缩痕、翘曲等缺陷，保证量产时的成品率。
