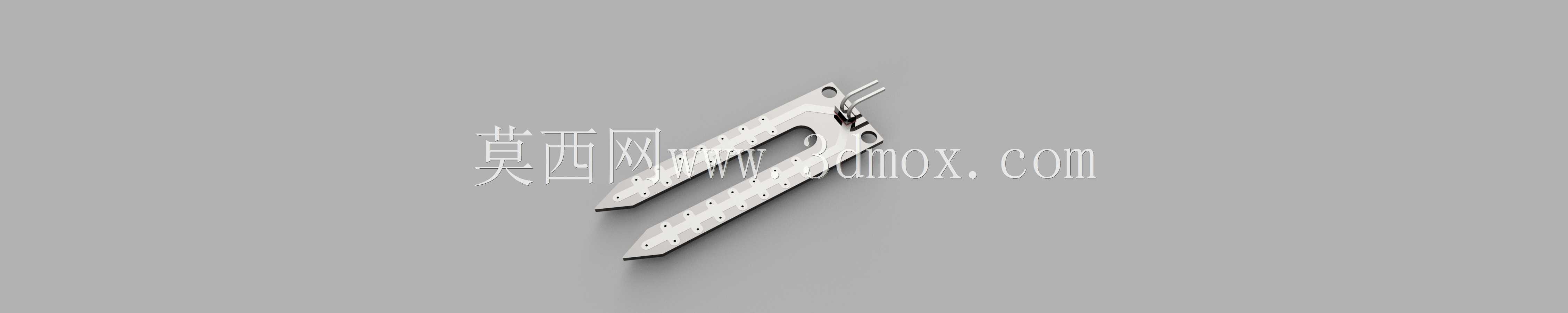

叉形探针式土壤湿度检测传感部件结构

　　做农情监测设备结构开发快十年，这类插针式土壤湿度传感部件的结构设计，最核心的矛盾从来不是传感精度本身，而是田间复杂工况下的结构可靠性——毕竟设备要直接插入不同质地的土层，沙壤土的磨粒磨损、黏重土的插拔阻力、长期埋置后的介质腐蚀，每一项都直接影响部件的实际使用寿命。这次的结构采用双平行长叉形探针布局，没有采用常见的圆柱针结构，而是做了扁平长条状的探针本体，首先是从插入阻力的角度考虑：扁平截面在垂直插入土层时，刃口做了斜切收窄处理，尖端的切入角控制在28度，既保证插入时能顺利破开土块间隙，又不会因为角度过尖导致探针遇到碎石时发生弯折。探针本体的厚度控制在1.2mm，宽度6mm，有效插入深度设计为120mm，这个长度刚好覆盖农田作物根区的主要活动层，不管是旱地小麦的30-80cm根层，还是设施蔬菜的浅根栽培场景，都能采集到有效土层的湿度数据，不会因为插入过浅只测到表层浮土的失真数据，也不会因为过长导致安装时费力、运输中容易变形。

　　从安装边界来看，探针尾部的基座部分做了台阶式定位结构，基座宽度22mm，厚度8mm，上面预留了两个M2的安装螺丝孔，孔距16mm，不管是集成到便携式手持测墒设备的手柄端，还是固定在户外长期监测的立杆式监测站的探杆底部，都能直接通过螺丝锁紧，不需要额外做转接支架。基座和探针的连接位置做了R1.5的圆弧过渡，避免应力集中——之前做过的一款同类产品就是因为这里做了直角过渡，在黏重黑土中多次插拔后，探针根部出现了疲劳裂纹，田间更换部件的成本极高，这次的过渡结构就是针对之前的失效案例做的优化。探针表面没有做额外的凸起结构，整个外露探测面保持平整，一方面是插拔时不会带起过多泥土堵塞安装缝隙，另一方面平整的表面也能让传感电极和土壤介质保持均匀接触，避免因为气隙存在导致检测数据跳变。

　　实际应用场景里，这类部件除了常规的大田墒情监测，还能适配设施农业的基质栽培场景，比如椰糠、岩棉栽培条里的湿度检测，扁平探针的结构在插入疏松基质时不会把基质挤压开形成空隙，检测数据的稳定性比圆柱针更好。设计时也考虑了埋置使用的场景，基座和探针的接缝处做了一圈密封槽，装配时压入O型圈就能达到IP67的防护等级，长期埋在土里不会有水分渗入基座内部腐蚀电路引脚。两个探针之间的间距保持12mm，这个间距是经过多轮土槽试验验证的：间距太小容易被土壤里的根系或者碎石短路，间距太大则会增加整体结构尺寸，不利于小型化集成。探针尾部的引脚做了镀锡处理，长度3mm，刚好能插入PCB板的焊接孔，不需要额外剪脚，批量装配时的效率能提升不少。

　　从结构强度的角度，探针材质选用304不锈钢，表面做了钝化处理，既能耐受土壤里的酸碱腐蚀，又有足够的刚性，垂直插入硬度较高的压实土层时，探针的形变量控制在0.3mm以内，不会出现插弯后两个探针接触短路的问题。基座部分采用ABS加玻纤的材质，收缩率控制在0.5%以内，成型后安装孔的位置度误差不超过0.1mm，保证批量生产时的装配一致性。之前有用户反馈过同类产品在冬季冻土中使用时，探针被冻胀的土层挤变形，这次的结构在探针根部增加了1mm的加强凸台，凸台顺着探针长度方向延伸10mm，刚好对应土层表层最容易发生冻胀的位置，能有效抵抗冻土的侧向挤压力。

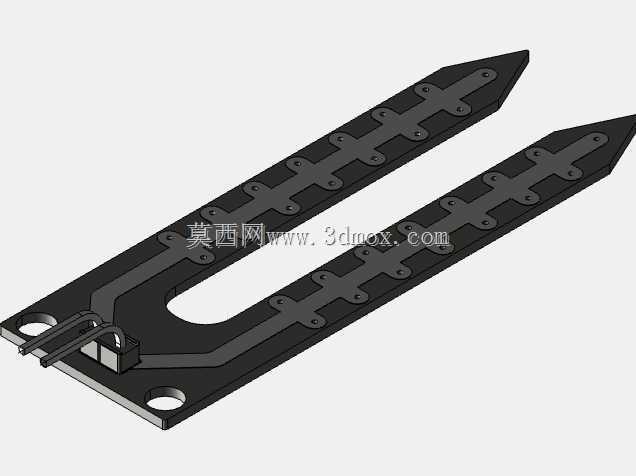

　　在做三维建模的时候，特意把探针的刃口部分做了连续的曲面过渡，而不是简单的斜切平面，这样在插入土层时，土壤颗粒会顺着曲面滑向探针两侧，不会在刃口位置堆积导致插入阻力陡增。基座的侧面做了细微的防滑纹理，方便人工装配时拿取，不会因为手上沾了油污或者水渍打滑。整个结构没有多余的装饰性特征，所有的几何特征都是为功能服务：比如探针上均匀分布的微小凹点，不是为了美观，而是为了增加和土壤的接触面积，让湿度检测的响应速度更快，从插入土层到数据稳定的时间能缩短到3秒以内，比光面探针的响应速度快近一倍。这些细节都是在多次田间试验后一点点调整出来的，毕竟工业设计落到实地，每一个结构特征都要对应实际使用中的具体问题，没有凭空而来的优化。
