奔驰C63AMG排气歧管集管法兰结构

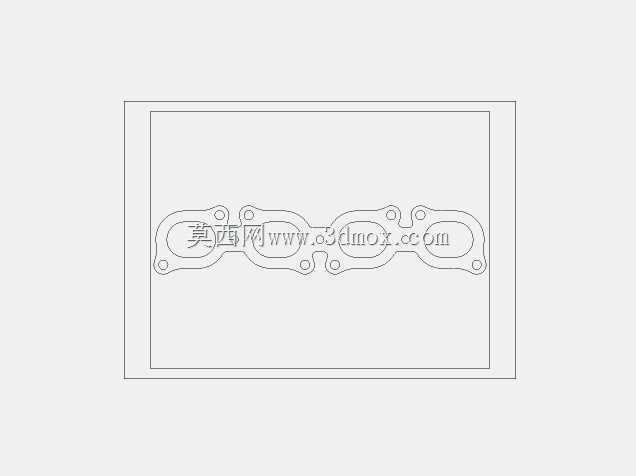

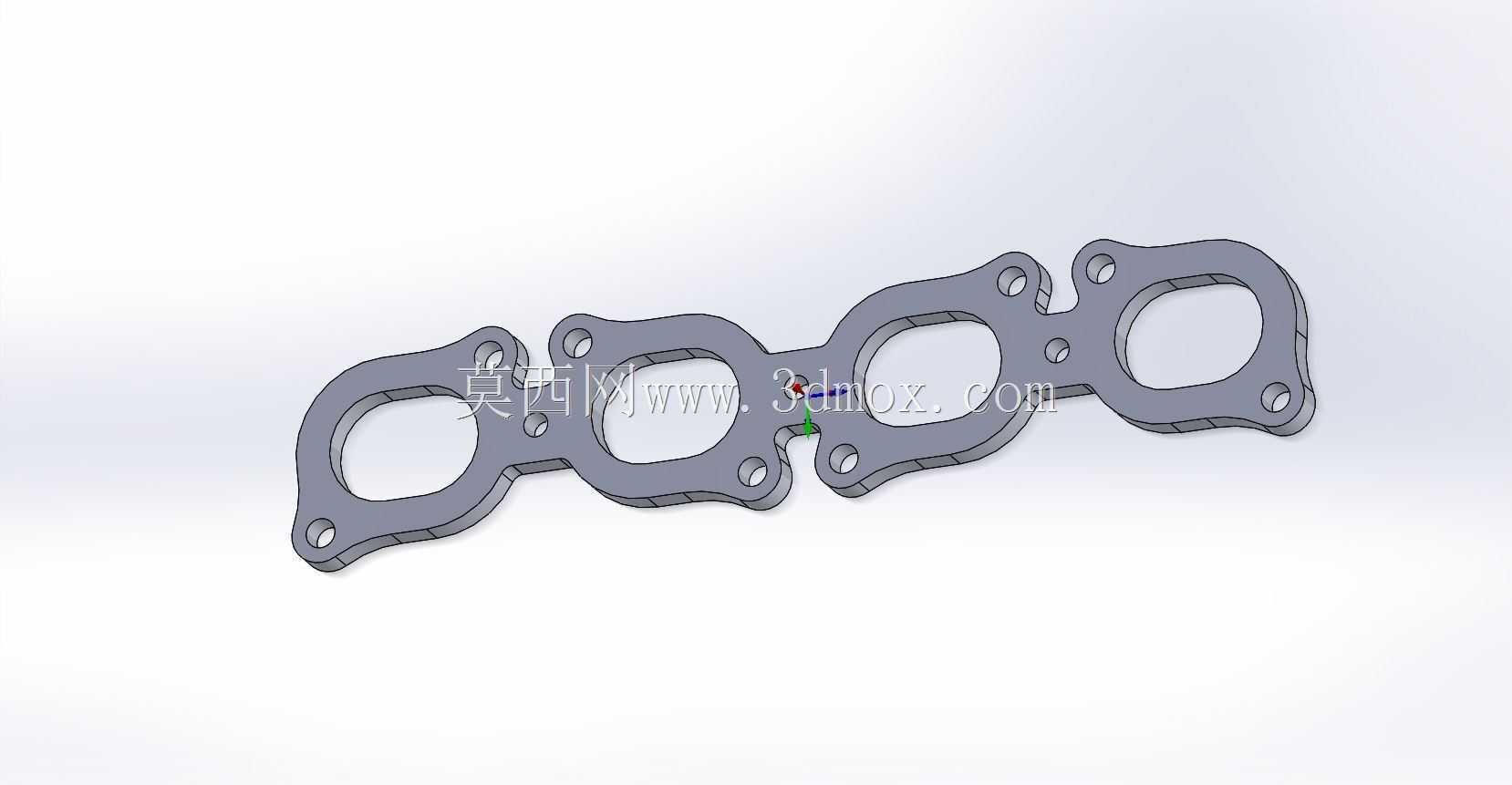

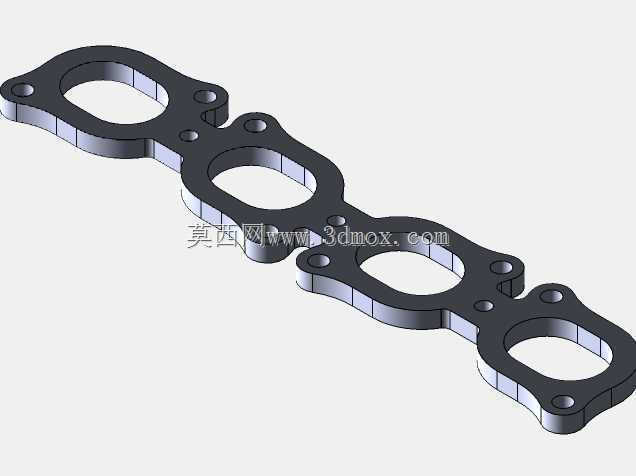

　　在高性能V8自然吸气动力单元的进排气系统开发中，排气歧管侧的集管法兰是衔接缸盖排气口与排气头段的核心密封承载部件，这款适配奔驰C63AMG机型的集管法兰，直接对应M156系列V8发动机单侧缸盖的四个排气出口布局，在量产车改装、赛事动力升级、排气系统定制开发场景中应用广泛。不同于普通家用车的排气法兰，大排量高性能机型的排气歧管法兰需要承受更高的排气温度、脉冲压力以及持续的振动载荷，设计阶段首先要匹配缸盖排气口的形位公差，四个贯通的气道口轮廓完全贴合缸盖排气出口的截面形状，避免出现台阶造成排气紊流，影响高转速区间的排气顺畅度。法兰本体采用一体化平板式结构，四个气道沿法兰长度方向等距排布，相邻气道之间的连接筋做了圆弧过渡处理，

　　既减少了应力集中点，也能在高温工况下避免相邻区域热变形量差异过大导致的密封面翘曲。安装孔位的排布完全遵循原厂缸盖的螺栓孔坐标，每个气道周边均匀布置螺栓过孔，孔位的位置度公差控制在0.1mm以内，保证安装时密封垫片的压紧力均匀分布，不会出现局部压合不实导致的排气泄漏问题。法兰的厚度设定兼顾了刚性与轻量化需求，过薄的法兰在高温下容易产生形变，过厚则会增加不必要的重量、拉长排气系统的轴向安装尺寸，这款法兰的厚度经过多轮CAE热结构耦合仿真验证，在800摄氏度持续排气温度工况下，密封面的平面度变形量控制在0.05mm以内，完全满足金属多层密封垫片的压缩量要求。从安装边界来看，法兰的外轮廓做了多处切角与圆弧避让，对应缸盖周边的冷却管路、

　　线束固定点以及周边附件的安装空间，不会出现装配干涉问题，法兰两端的定位孔可以在装配时快速与缸盖定位销配合，降低改装或装配过程中的对位难度。在排气系统的实际工作过程中，这款法兰不仅承担密封功能，四个气道的衔接处做了顺滑的倒角过渡，引导各缸排出的废气顺畅汇入排气头段的集合管，减少各缸排气之间的干涉，对于追求高转速功率输出的改装场景，这种精准匹配气道轮廓的法兰设计，能够降低排气背压，帮助动力单元在高转速区间获得更顺畅的排气效率。不同于拼接式的法兰结构，一体化铣削成型的集管法兰不存在焊接变形的问题，密封面的平面度可以一次性加工到位，在长期的高低温交变工况下，结构稳定性远高于焊接组合件。设计过程中还充分考虑了密封垫片的选型适配，

　　法兰密封面的表面粗糙度控制在Ra1.6-Ra3.2之间，既能够保证垫片的有效贴合，也不会因为表面过于光滑导致垫片在振动工况下产生滑移。对于排气系统改装厂商以及三维结构设计从业者而言，这类高性能车型的法兰建模需要严格复刻原厂的安装坐标，同时可以根据改装需求对法兰的材质、厚度做适配性调整，但核心的孔位、气道轮廓、避让结构必须与原厂边界完全匹配，否则会出现装配失败、密封失效、排气干涉等一系列工程问题。在实际的改装作业中，这款法兰可以直接适配原厂缸盖，配套对应管径的排气头段焊接使用，不需要对缸盖侧做任何改动，大幅降低高性能排气系统的定制开发周期，也能保证装配后的可靠性，避免赛道激烈驾驶场景下出现法兰变形、排气泄漏的故障。
