低剖面重型货运半挂侧帘挂车结构设计

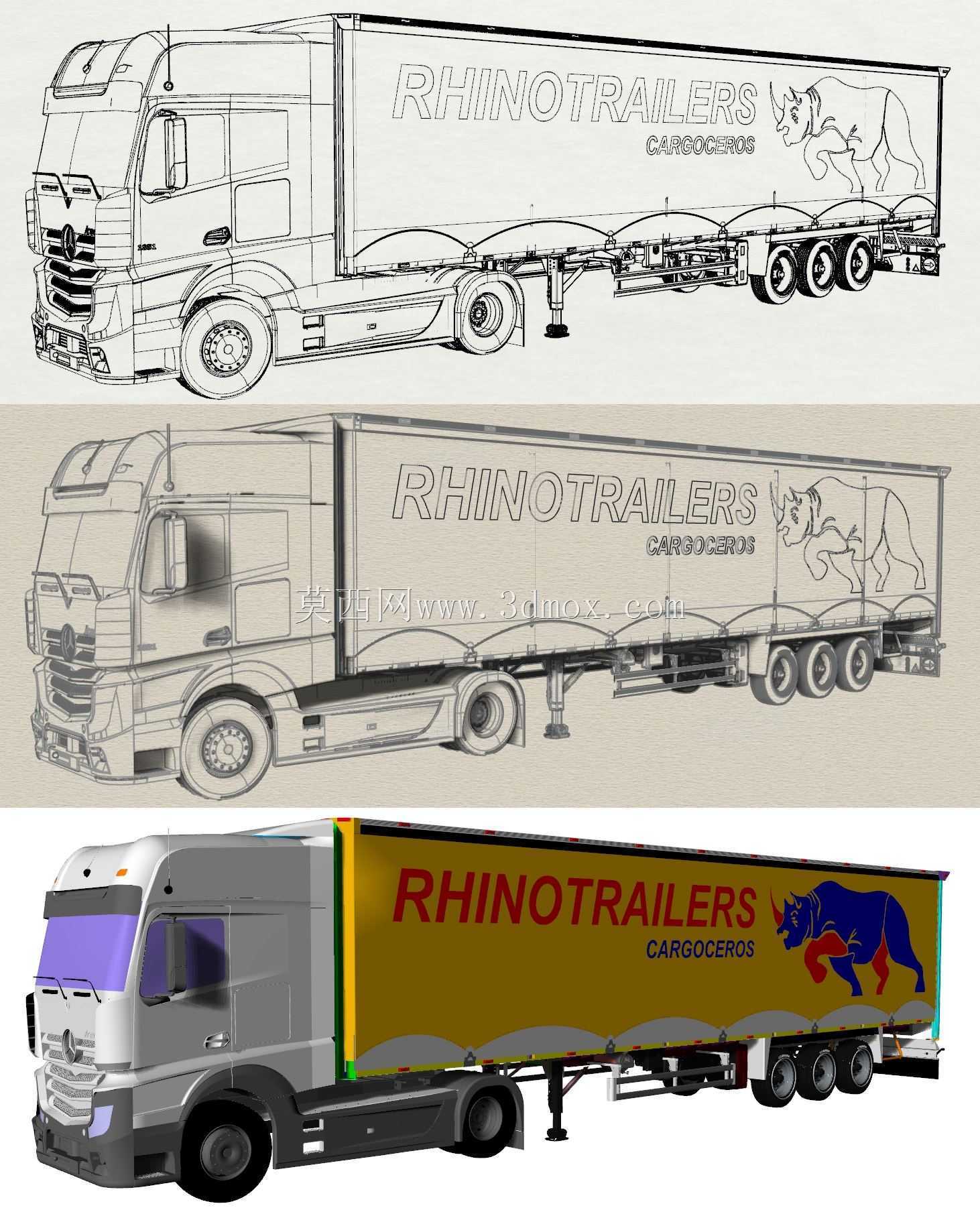

　　这款低剖面侧帘半挂运输车的三维结构，核心面向27吨级干线公路重载快运场景，适配当前主流干线物流对大容积、快装卸、低自重的复合需求，区别于传统厢式半挂的封闭结构，侧帘设计可实现两侧全幅面开启，配合常规后开门结构，能满足叉车从侧面、尾部多方位同时装卸货的作业要求，尤其适配托盘货、成件包装货、轻泡高值货的快速周转作业，在零担快运、快消品干线运输、精密设备短途转运场景中可大幅压缩装卸等待时长。

　　从结构设计逻辑来看，整车采用低承载面布局，承载面离地高度较常规栏板半挂降低120mm左右，在总高4米的道路限高要求下，内部可利用装货高度提升至2.85米，单趟装载容积可提升近8个立方，对于密度较低的轻泡货物而言，单趟运力提升效果显著。车架部分采用高强钢焊接变截面主梁，鹅颈区域做应力分散过渡设计，腹板预留标准化安装孔位，可适配不同规格的支腿、悬挂、车桥安装需求，轴距设置匹配三桥空气悬挂配置，转向桥随动转角设计可减小转弯半径，适配城区配送路段的狭窄道路通行需求。

　　侧帘系统是该结构的核心功能部件，帘布采用高强度抗拉织物基材，表面做耐磨防水涂层处理，纵向布置多道可滑动张紧杆，顶部嵌入导轨内的滑轮组可实现帘布单手推拉启闭，侧边设置快锁式张紧机构，关闭后可将帘布张紧度调整至合适状态，避免行驶过程中帘布抖动产生风阻与异响，同时帘布可承受常规行驶中的侧向风载与飞溅物冲击，无需额外加装侧防护栏即可满足道路安全防护要求。帘布内侧预留可调节挡货横杆安装位，可根据货物堆码高度灵活调整横杆位置，防止运输过程中货物侧倾剐蹭帘布。

　　外形尺寸方面，整车总长匹配13.95米半挂标准外廓尺寸，宽度2.55米，鞍座结合面高度适配主流6*4牵引车头的1300mm标准鞍座高度，安装边界上，牵引销采用90号标准销，与牵引车头的连接无需额外改装转接件；气路、电路接口采用国标通用制式，可直接对接主流牵引车的制动与信号系统；支腿采用联动式手摇支腿，支撑行程满足空载、重载状态下的摘挂需求，驻车时可独立调整左右支腿高度，适配不平整货场的地面条件。

　　细节设计上，挂车底部设置全幅面防滑底板，底板采用压花高强钢板，边缘做包边处理防止货物磕碰损坏；轮罩区域采用圆弧过渡设计，减少行驶过程中的气流紊流，降低整车风阻系数；尾部设置标准防撞梁与反光标识安装位，符合机动车运行安全技术条件的相关要求；侧帘表面可预留喷绘区域，方便物流企业喷涂自身品牌标识，无需额外加装广告牌结构。

　　在结构建模过程中，所有运动部件均做了干涉检查，侧帘滑动全程无卡滞点，张紧机构锁止、解锁行程无冗余，车桥跳动极限位置与车架、底板之间预留足够的缓冲间隙，避免重载颠簸工况下部件发生刚性碰撞。整个装配体的配合关系完全还原实车装配逻辑，可直接用于结构受力仿真、改装方案验证、生产工艺拆解等工程场景，对于挂车设计人员优化侧帘结构、物流企业做运力选型验证都有实际参考价值。
