丰田LC80S越野车前保险杠逆向扫描结构

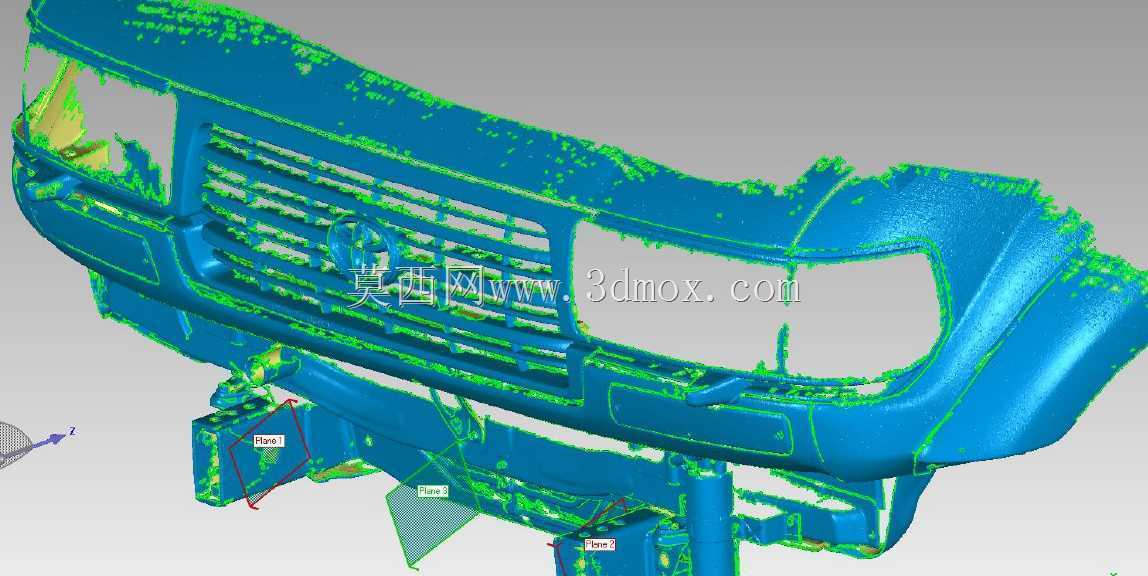

　　这套逆向扫描数据围绕硬派越野车型前保险杠总成展开，完整保留了前脸覆盖件、中网安装区域、大灯避让缺口、下部防撞梁连接位以及两侧翼子板搭接边界的三维形态，主要服务于老款越野车型的外观复刻、改装件开发与事故件替换设计场景。在越野改装与整车维修领域，早年量产车型的原厂覆盖件往往存在供应链断档、钣金件开模成本高、小批量定制需求难以匹配的问题，通过实车三维扫描获取点云后重构曲面，能够直接为玻璃钢护杠、金属竞技杠、中网替换件、大灯装饰框等外饰配件提供精准的设计基准，无需反复在实车上对位试装。

　　从结构功能层面看，前保险杠并非单一装饰壳体，扫描数据中清晰呈现了正面格栅通风格栅的多层横纵筋布局，中部预留的车标安装沉台、左右两侧对称的大灯安装镂空轮廓，以及保险杠下部向内延伸的安装支脚、卡扣座与螺栓过孔位置。前脸中部大面积格栅区域承担发动机舱散热进风的导流作用，镂空边界的曲面弧度直接决定散热气流的进入面积与走向；两侧大灯缺口的包边曲面需要和灯壳外轮廓保持均匀配合间隙，扫描点云还原了原厂配合段的翻边高度与圆角过渡，后续改件设计时可直接提取边界线做偏移，控制外观面差在整车装配允许的公差范围内。

　　设计思路上，这类越野车型前保险杠兼顾低速碰撞防护与非铺装路面抗冲击需求，扫描数据体现出本体曲面的大弧度加强特征：正面中部向内凹陷形成中网容纳腔，上下边缘做加厚翻边提升整体刚性，下部伸出的防撞连接座直接对接车架前部的安装点，两侧向下延伸的护角可在越野冲坡、穿越灌木时遮挡前轮后部的管路与线束。逆向建模过程中，需要先对点云做去噪、封装处理，区分外观A级面与内部安装结构面：外观面要求曲面光顺、曲率连续，避免后期注塑或手糊成型时出现表面光影褶皱；内部安装支脚的位置、孔位坐标则需要严格对齐点云，保证新设计的配件能够直接在原车点位上完成装配，不需要额外打孔切割。

　　安装边界方面，扫描模型完整覆盖了保险杠与左右翼子板的搭接止口、上部与水箱框架的连接边、下部与前防撞梁的固定支架位置，两侧轮眉处的曲面延伸段也保留了和轮罩护板的配合间隙。整车装配时，保险杠上部通过卡扣与塑料水箱框架连接，下部支脚采用螺栓固定在车架前部的焊接支架上，两侧向内的翻边卡在翼子板安装位内侧，所有安装点位的相对位置在扫描数据中都可直接测量，改装竞技杠设计时可以在保留原车安装孔位的基础上向外拓展绞盘安装位、辅助灯支架与拖车杠接口，同时规避与散热器、冷凝板、前拖车钩的运动干涉。针对越野使用场景，还可基于扫描曲面加厚护杠本体壁厚，在中部预留绞盘承重安装平面，两侧整合脱困锚点，在完全匹配原车前脸轮廓的前提下提升防护性能，既保留经典车型的外观辨识度，又满足户外穿越的改装使用需求。
