激光切割木质简易遥控小车结构设计

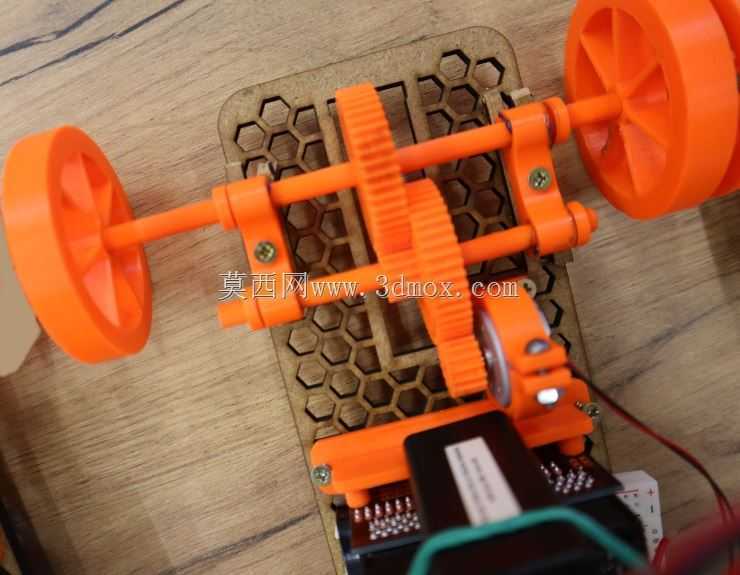

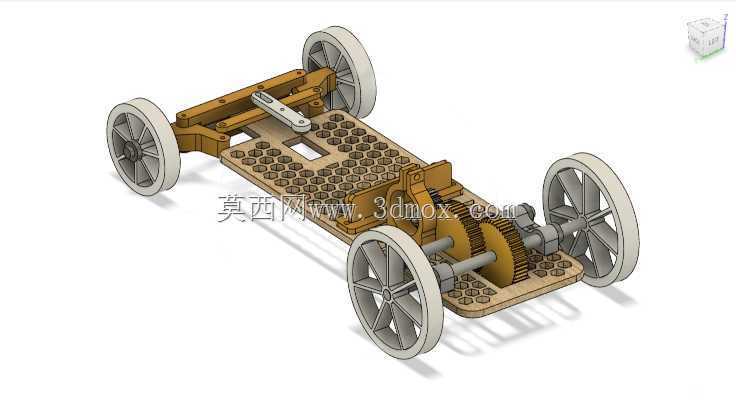

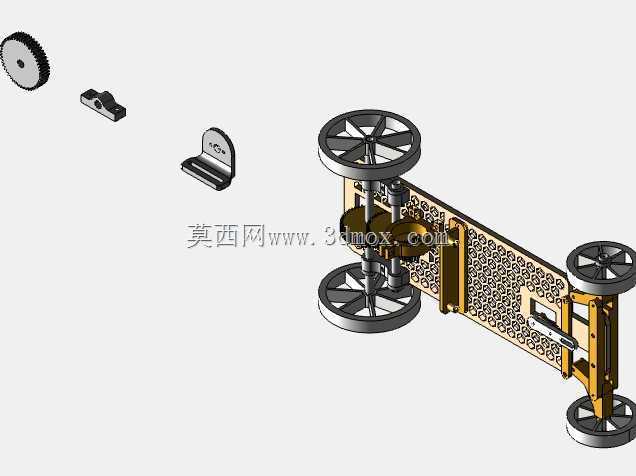

　　这款遥控小车采用无轴承无弹簧的极简结构设计，核心定位是面向青少年科创教育的DIY实践载体，同时也可作为小型移动载具的基础验证平台，适配中小学科创课程、机械入门实训、电子电路启蒙等多个场景，能够让使用者在组装调试过程中直观理解齿轮传动、差速控制、动力匹配等基础机械与电子知识。整车底盘采用4mm厚度板材加工，原始设计适配激光切割工艺，使用者也可根据自身加工条件更换为3D打印板材、亚克力板等其他材料，安装孔位统一适配M3圆头螺栓与配套螺母，也可直接采用木螺钉完成紧固，无需额外制作专用工装夹具，普通爱好者借助基础手工工具即可完成整机组装。动力传输部分采用直齿轮啮合传动结构，动力单元可选配SG90伺服搭配双节AA电池供电方案，

　　也可更换为低惯量直流电机搭配Microbit控制板，采用四节AAA电池供电，还可适配带驱动器的3.2V直流电机方案，不同动力配置下的安装位均预留通用孔位，无需二次打孔修改即可完成替换。行走部分采用大直径镂空轮组，轮轴直接穿过底盘预留的轴孔完成定位，取消了常规轮组所需的轴承、轴套、减震弹簧等零件，大幅降低零件数量与组装难度，虽然运行速度偏缓，但传动链路顺畅，可完成前进、转向等基础遥控动作，完全满足教学演示与DIY玩乐的需求。控制部分适配BBC micro:bit主控板，配套提供发射端与接收端的控制程序，使用者可直接烧录使用，也可根据自身需求修改控制逻辑，拓展避障、循迹等额外功能。从安装边界来看，

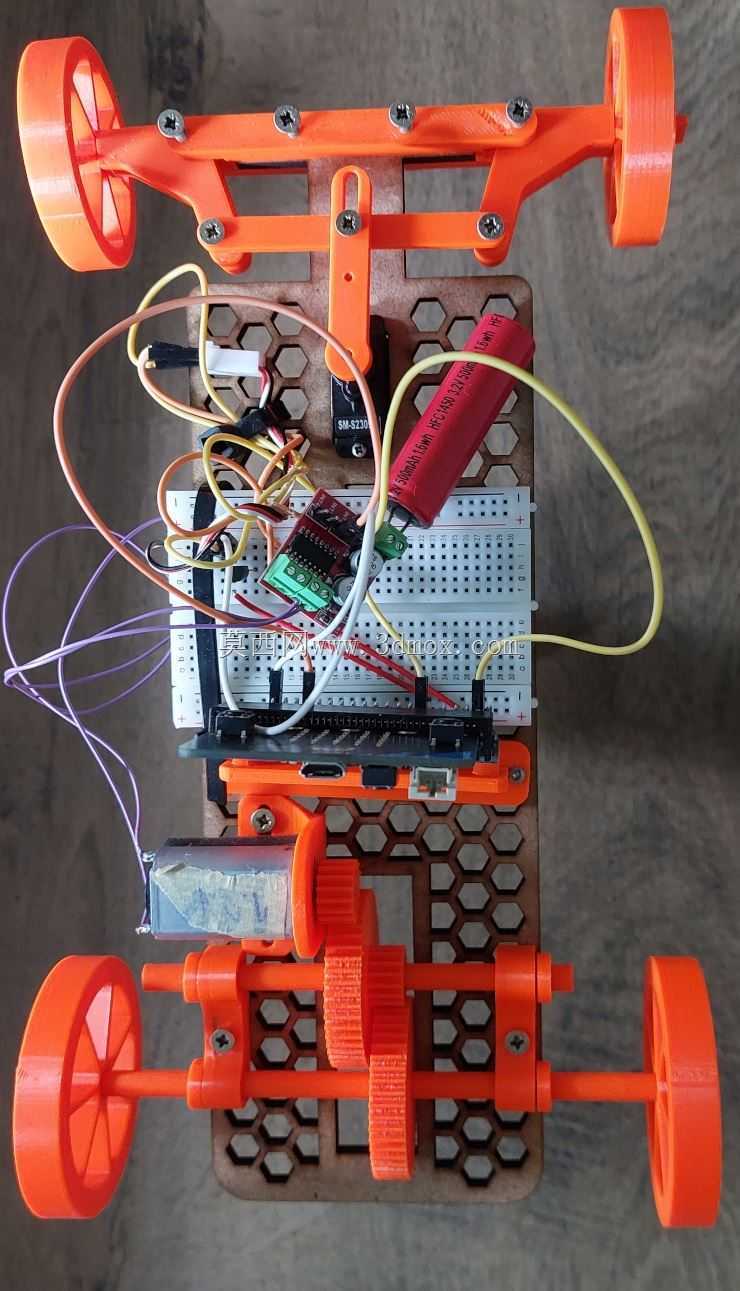

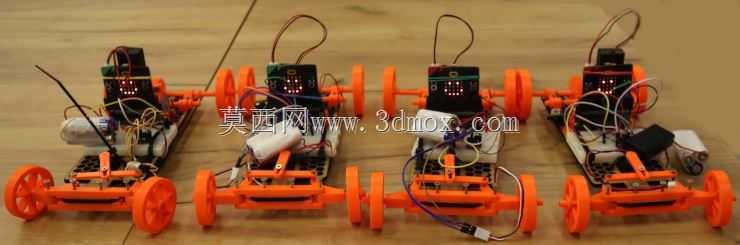

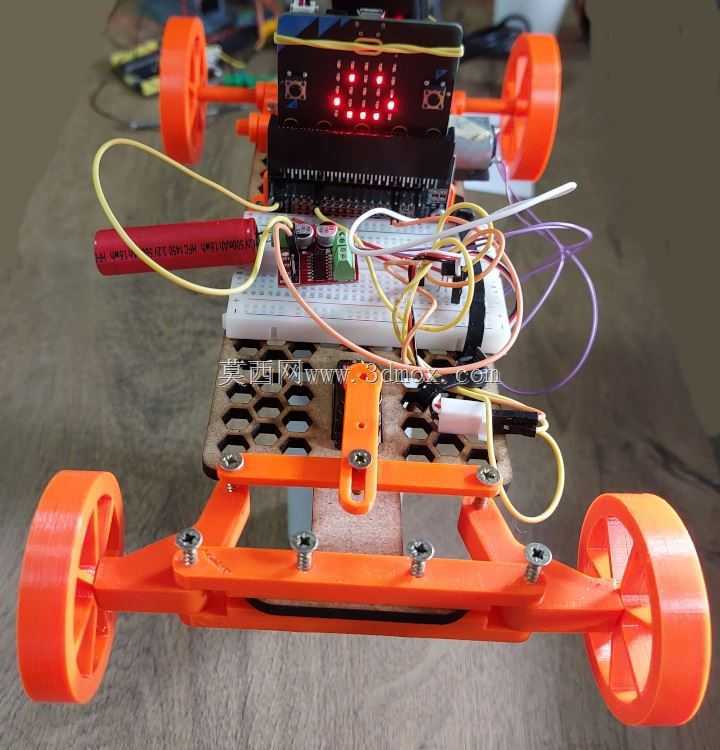

　　整车所有电子元器件均布置在底盘上方的镂空网格区域，该区域预留了通用安装孔位，可兼容常见的小型直流电机驱动器、舵机控制板等拓展模块，底盘前端预留了转向舵机的安装位，采用连杆结构连接前轮转向座，转向虚位控制在合理范围内，可满足基础转向精度要求。在实际教学场景中，这款小车可拆解为底盘加工、齿轮传动组装、动力系统接线、控制程序调试四个独立实训模块，不同模块可对应不同阶段的教学内容，低年级学生可完成预加工零件的整机组装，高年级学生可自行完成板材切割、程序编写等拓展内容，无需复杂的加工设备即可完成全部实践环节。从结构可靠性来看，整车受力路径经过优化，电池、主控板等重量较大的部件均布置在底盘中心区域，降低重心提升行走稳定性，

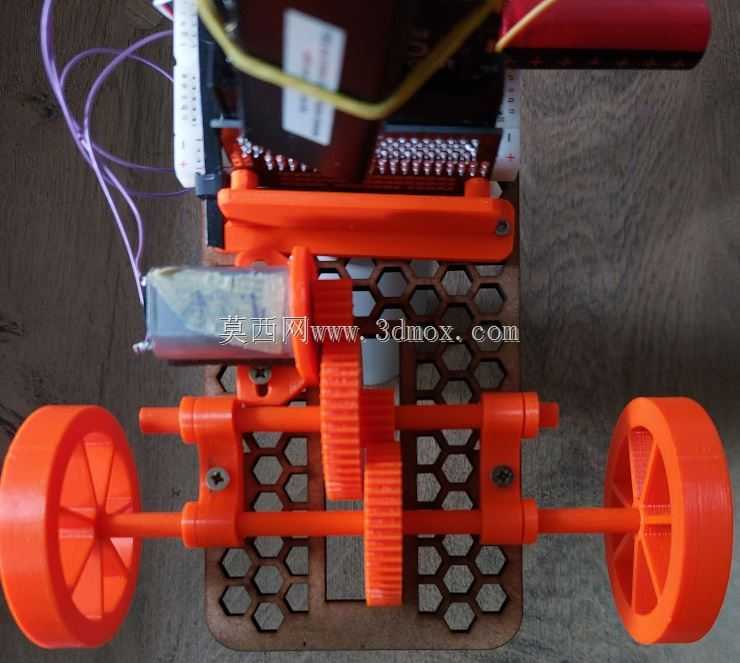

　　齿轮啮合间隙可通过底盘上的腰型孔进行微调，避免因加工误差导致的卡滞或传动噪音过大问题，轮轴与底盘孔位采用小间隙配合，既保证轮组转动顺畅，又不会出现过大的窜动。不同于市面上常见的一体化注塑遥控车套件，这款结构完全采用标准件与自制板材结合的方案，所有非标准零件均可通过常规加工手段制作，不存在专属定制零件，使用者可根据手头现有材料灵活替换，比如将木质底盘更换为碳纤维板提升强度，将普通轮组更换为橡胶轮提升抓地力，也可在底盘上方拓展安装机械爪、传感器支架等附加结构，完成更多功能拓展。在机械入门教学场景中，这款小车可直观展示齿轮传动比与行走速度的关系，转向连杆的运动轨迹，不同动力方案的扭矩差异等知识点，相比纯理论教学更具实操性，也能让学习者在动手过程中理解结构设计中“简化优先、适配加工、便于组装”的核心原则，避免过度设计带来的加工与组装难题。
