阿普利亚RSV摩托车定子盖密封垫片

　　这款密封垫片主要应用于大排量摩托车发动机定子侧的端盖结合面，是发动机静密封体系里的核心易耗零件，直接决定磁电机舱的密封可靠性。在摩托车实际运行工况中，定子舱内部既要容纳机油飞溅润滑的空间，又要隔绝外部泥水、扬尘侵入磁电机绕组区域，垫片的密封性能失效会直接导致机油渗漏、定子线圈积污短路等故障，是售后维修和发动机装配环节的关键配套零件。

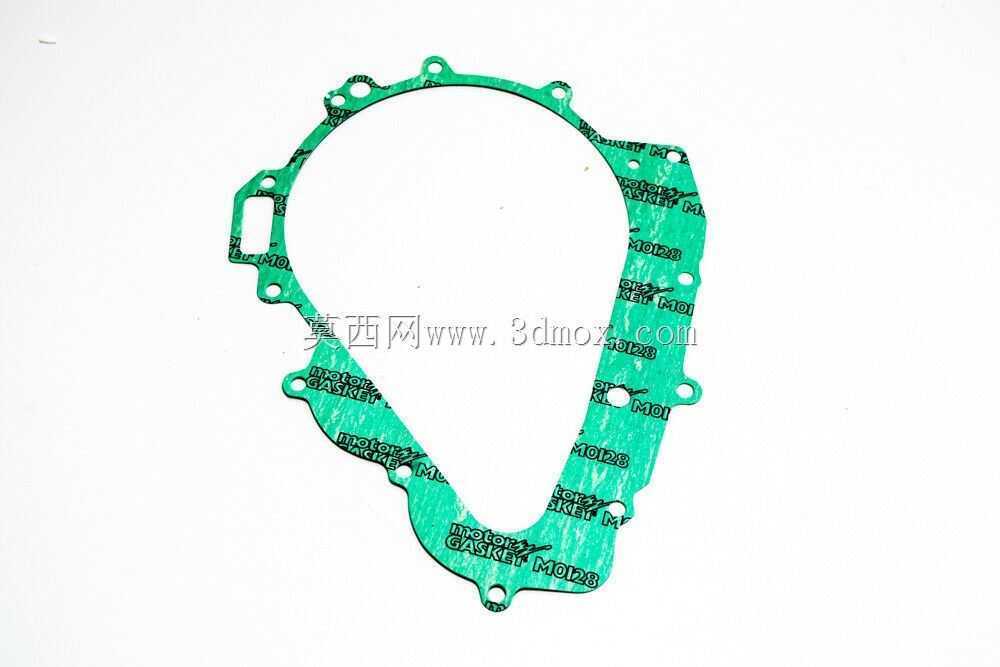

　　从功能特性来看，该垫片采用非石棉耐油密封板材冲切成型，材质本身具备耐机油侵蚀、耐高低温交变的特性，可适配发动机从冷启动到高负荷连续运行的全温度区间工况，不会因为长期接触机油出现材质溶胀、脆化开裂的问题。垫片整体为不规则异形轮廓，完全匹配定子盖与曲轴箱结合面的外形走势，所有螺栓过孔的位置度公差控制在±0.1mm以内，装配时可直接贴合定位，不需要额外修配调整，能保证每个螺栓压紧位置的密封面压力均匀分布，避免局部压力不足导致的渗漏。

　　设计过程中，首先通过逆向扫描获取原厂定子盖结合面的完整点云数据，对结合面上的密封筋、避让凹坑、定位凸台的位置进行精准还原，确保垫片的内轮廓完全避让开定子转子的旋转边界，不会出现装配后垫片边缘与运动部件干涉的问题。外轮廓则严格贴合曲轴箱与端盖的结合面外缘，超出密封面的部分控制在1mm以内，既保证密封面完全被垫片覆盖，又不会因为外廓过大出现装配时与周边线束、支架干涉的情况。垫片上预留的多个异形避让孔，分别对应定子盖的定位销、油道通孔、线束过孔位置，每个避让孔的边缘都预留了0.5mm的密封余量，避免孔位周边出现密封断点。

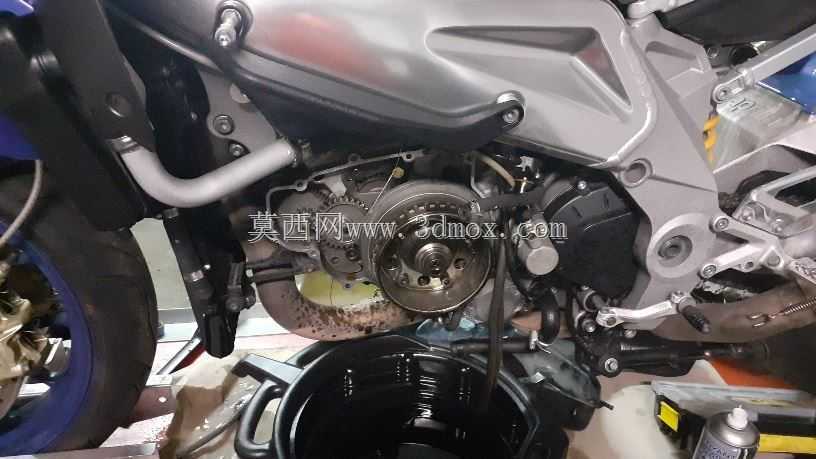

　　安装边界方面，该垫片适配的定子盖结合面平面度要求不大于0.05mm，装配时螺栓需按照对角顺序分步拧紧，最终拧紧力矩控制在8-10N·m，避免力矩过大导致垫片被压溃失效。垫片的厚度为0.8mm，属于定厚度密封垫片，不需要配合密封胶使用，依靠自身材质的压缩回弹特性填补结合面的微观加工刀痕，可承受的密封腔体内压力不大于0.3MPa，完全满足摩托车发动机定子舱的工作压力要求。在实际维修场景中，只要拆解定子盖就必须更换该垫片，不可重复使用，因为拆解过程中垫片已经产生压缩塑性变形，再次装配无法保证足够的密封比压，容易出现渗漏问题。

　　从结构细节来看，垫片上的螺栓过孔采用小圆孔设计，孔径比螺栓公称直径大0.2mm，既可以补偿结合面与螺栓孔的位置度误差，又不会因为孔径过大导致密封面有效压紧宽度不足。垫片上的两个异形大缺口分别对应定子盖的线束出口和机油回流通道位置，缺口边缘的轮廓完全贴合结合面的凸台边界，不会遮挡油道或者线束通道，保证机油回流顺畅、线束装配无挤压。整个垫片的冲切断面光滑无毛刺，不会在装配过程中掉落碎屑进入发动机内部，造成油路堵塞或者运动部件磨损的隐患。
