Mac工具车不锈钢侧托盘结构设计

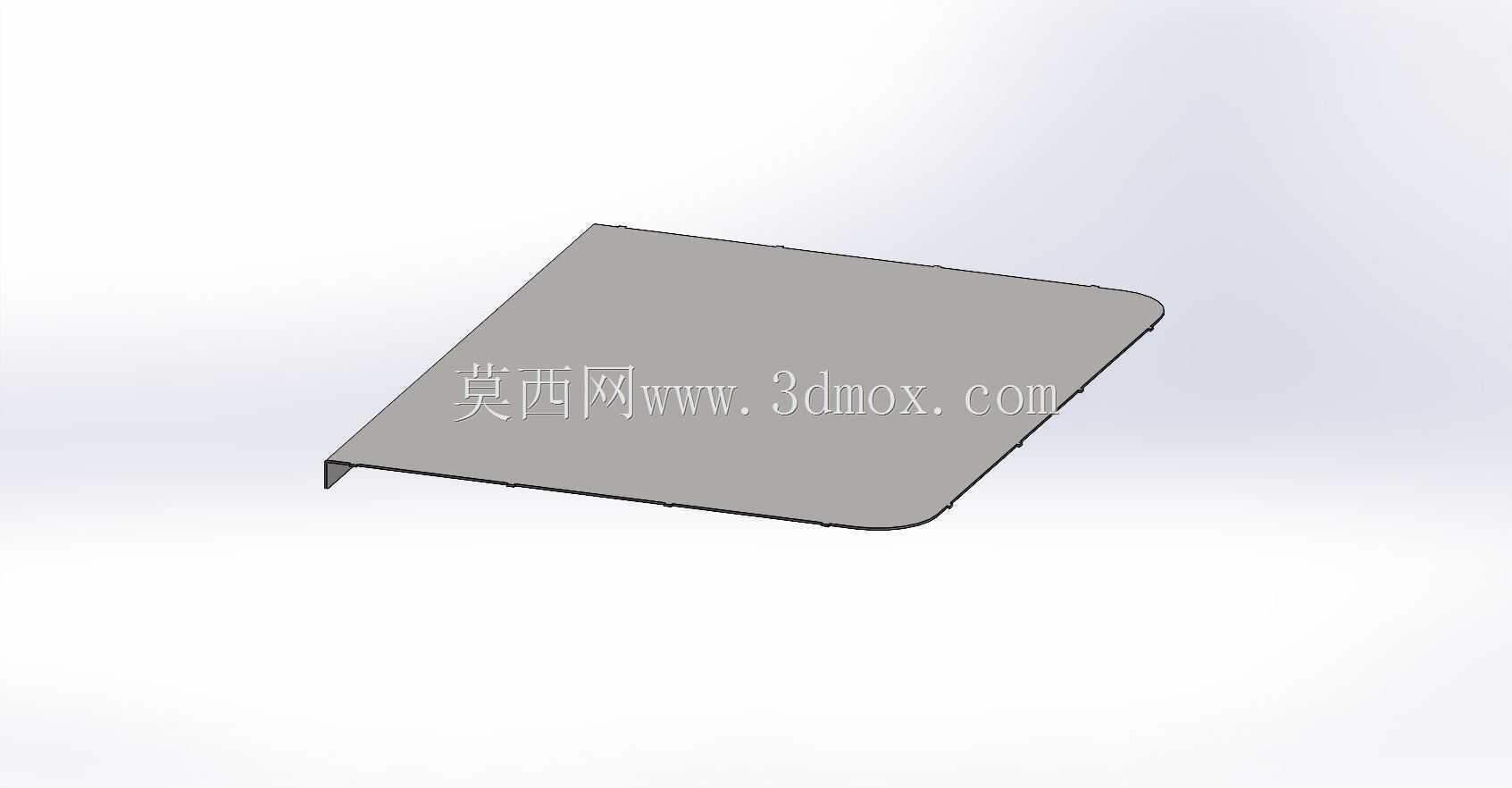

　　这款侧托盘是配套Macsimizer系列UC4125FD型号工具车开发的侧边承载附件，主要应用于工业级维修车间、装配生产线工位、重型设备维保现场这类需要高频取用工具的作业场景，解决原有工具车侧边储物空间不足、零散工具无处临时放置的痛点，作业人员在进行设备拆装、零件检修时，可将待使用的套筒、扳手、小型量具直接放置在侧托盘上，无需反复弯腰从工具车抽屉内取件，有效减少无效动作时长，提升单工位作业效率。托盘整体采用预制不锈钢板材加工，从材料选型阶段就针对车间常见的油污、切削液腐蚀、工具磕碰场景做了适配，不锈钢材质本身的防锈特性可适应多粉尘、多油污的复杂车间环境，长期使用不会出现漆面脱落、基材锈蚀的问题，表面无需额外做喷塑、喷漆处理，

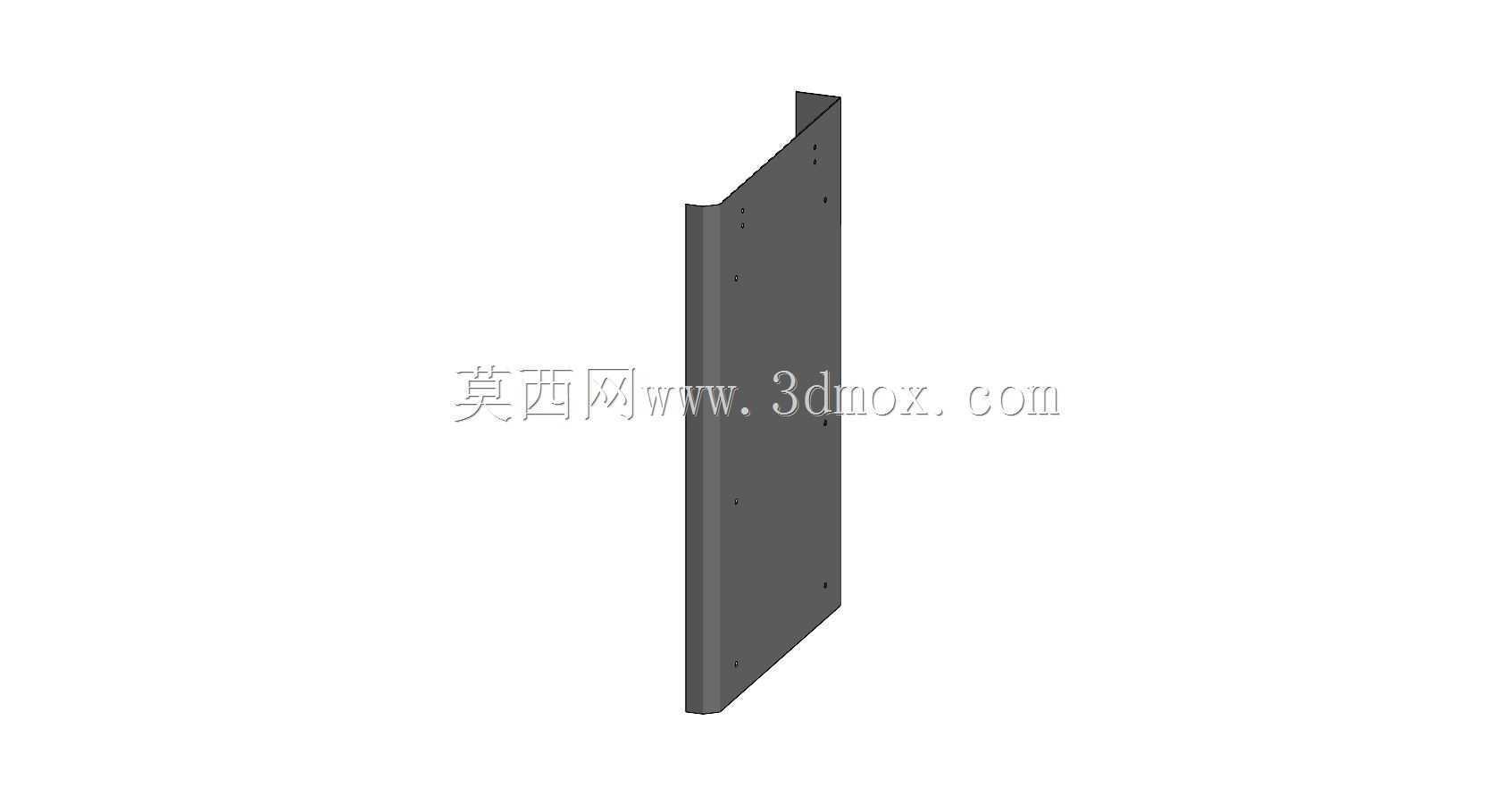

　　降低后期维护成本。整个托盘的几何轮廓是依托工具车箱体的侧边曲面做的适配设计，前期通过接触式测量设备完成原有工具车侧边安装位的全尺寸点云采集，还原箱体侧边的凸耳、卡槽的实际位置与公差带，确保托盘安装后与箱体侧面完全贴合，不会出现突出剐蹭作业人员、或者间隙过大积存杂物的问题。加工阶段采用高压水射流切割完成板材的轮廓下料，相比传统激光切割，水切不会在不锈钢板材边缘产生热变形，切割后的边缘无热影响区，不需要额外做退火处理，直接进入折弯工序即可，折弯工序依托高精度折弯设备完成折边成型，所有折边的内R角统一控制在1.2倍板材厚度，既保证折边处的结构强度，避免直角折边产生的应力集中开裂问题，也能去除边缘的锐边，防止作业人员取放工具时被割伤。

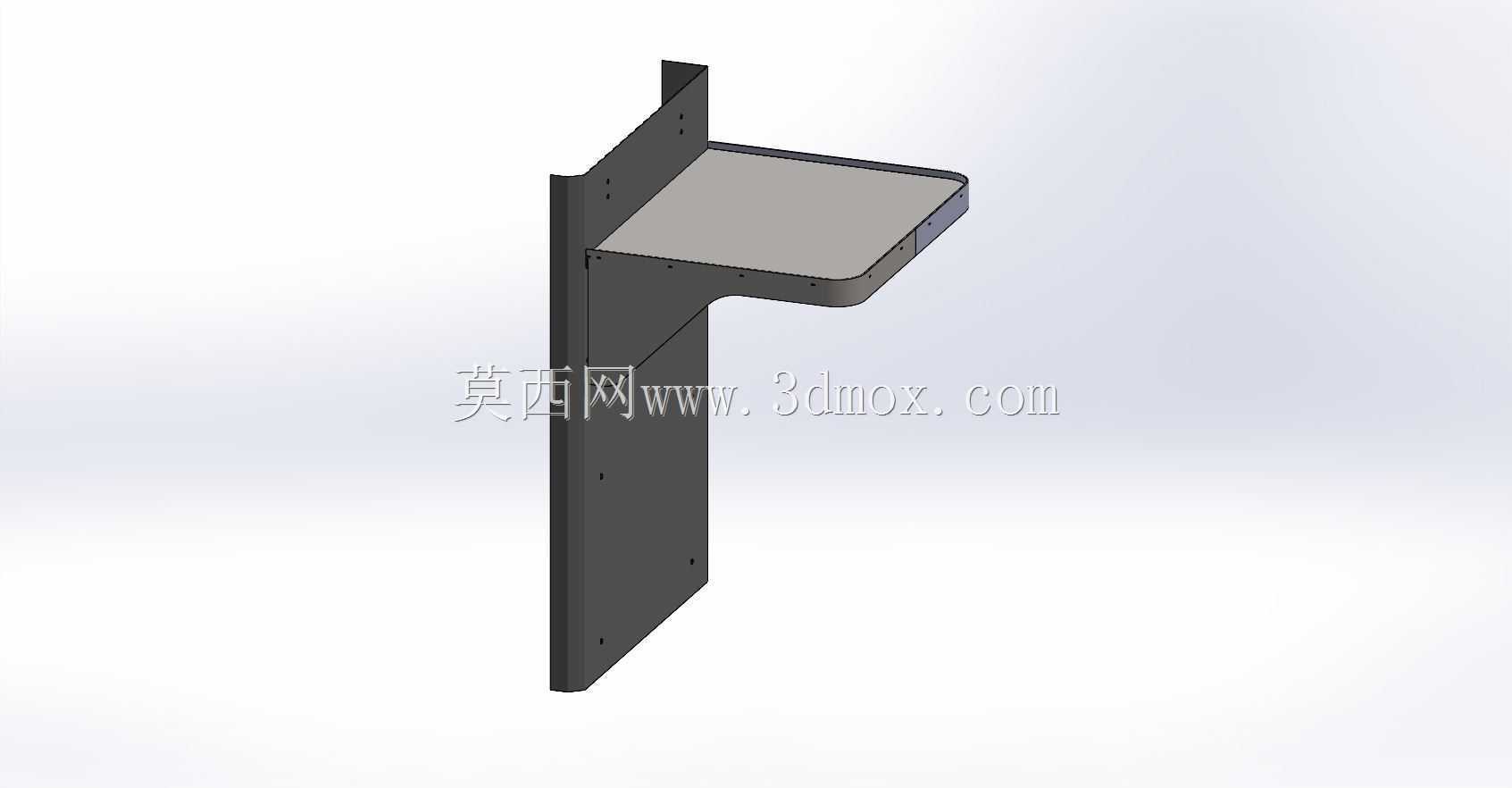

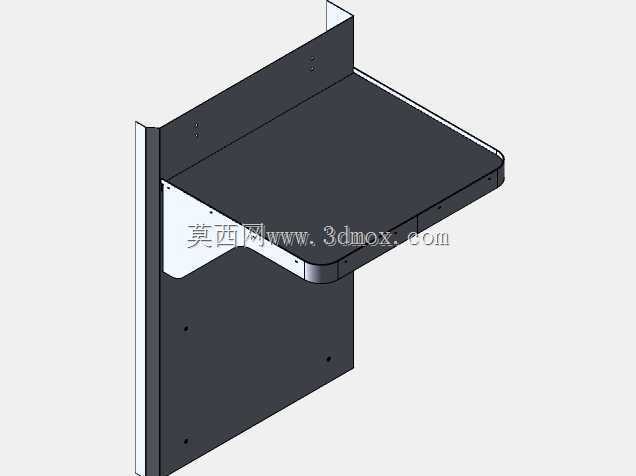

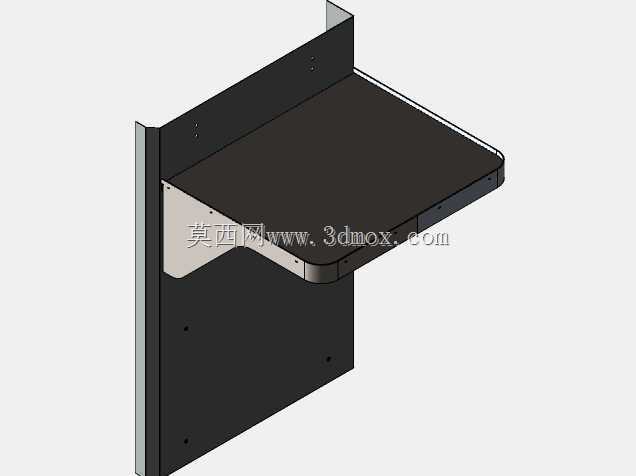

　　托盘与工具车的连接采用凸耳加卡槽的快装结构，不需要额外焊接支架或者打孔攻丝，安装时对准工具车侧边的预装卡槽推入即可完成锁定，拆卸时只需按压侧边的解锁卡扣就能取下，方便后期根据作业需求调整托盘的安装位置，或者拆下做深度清洁。托盘的承载面做了微向内倾斜的角度设计，倾斜角度控制在3度以内，放置在托盘上的圆形零件、圆柱形工具不会因为车间地面的轻微震动或者工具车移动产生的惯性滑落，同时倾斜角度不会过大导致工具堆叠滑落，兼顾取放便利性与放置稳定性。托盘边缘做了15mm高度的围边，围边与承载面采用Tig焊接连接，所有焊缝做连续满焊处理后打磨平整，不会出现焊渣残留、虚焊漏焊的问题，围边可有效防止小型螺丝、垫圈这类零散零件从托盘边缘掉落，

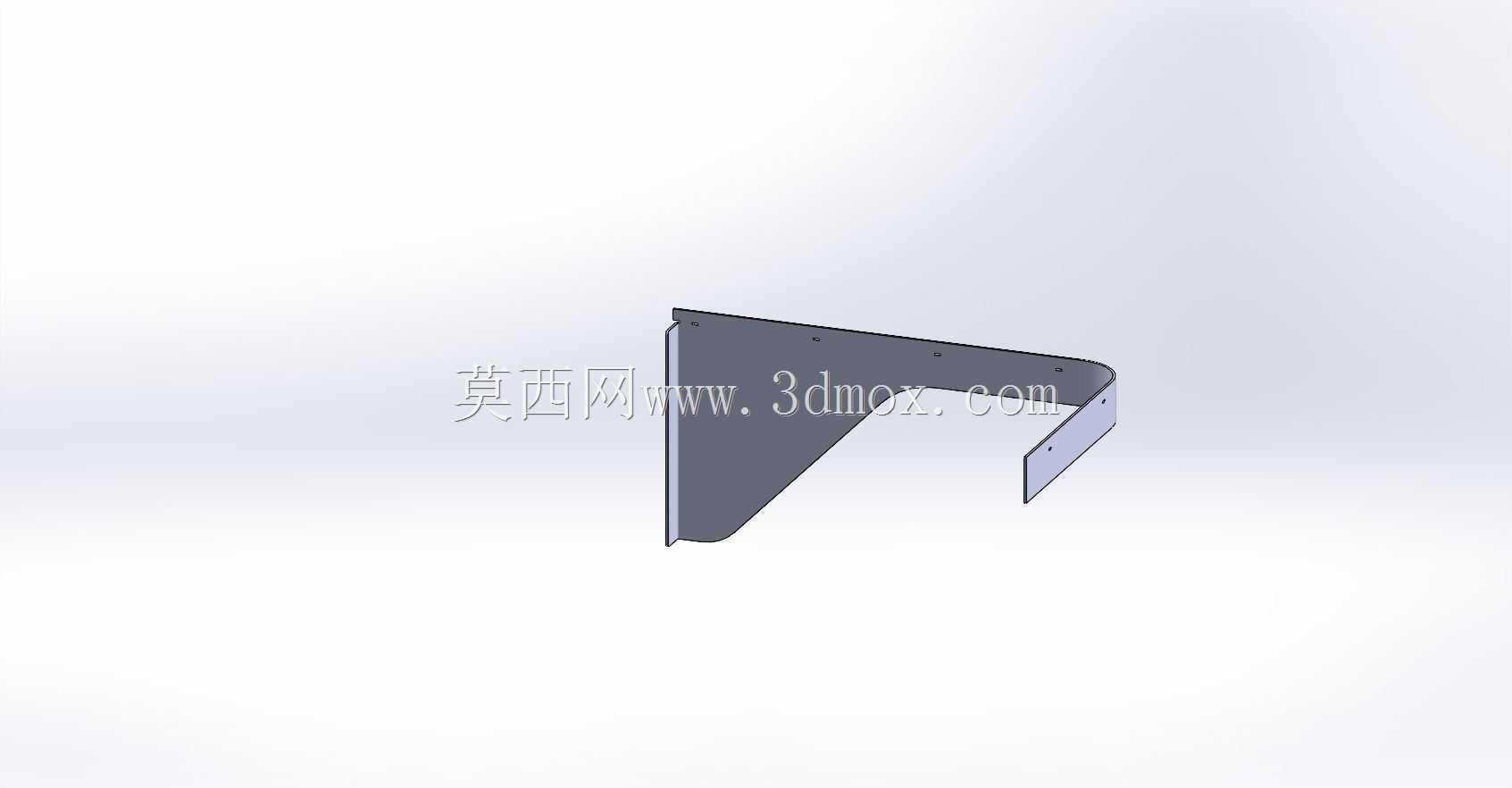

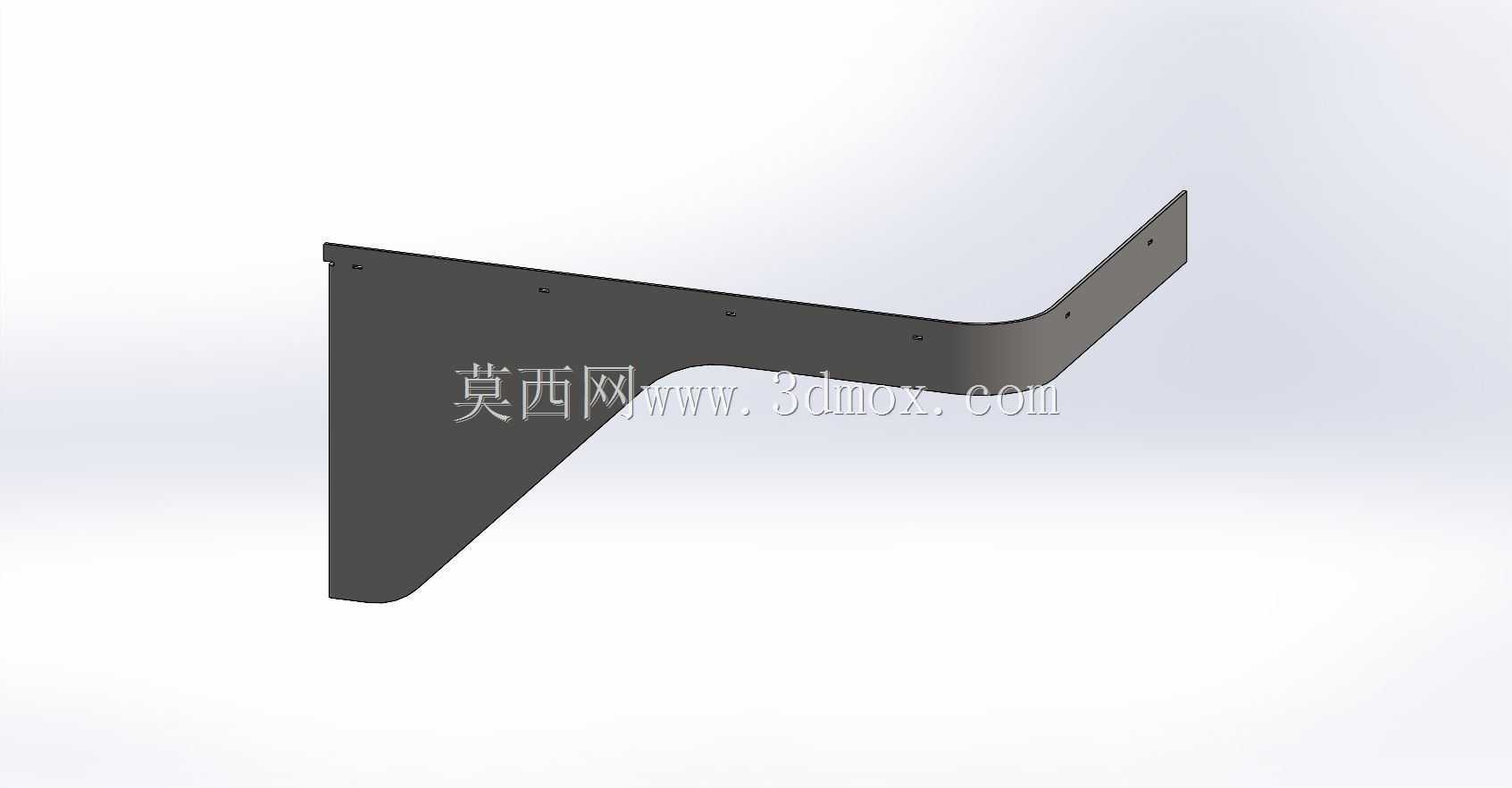

　　避免零件遗失掉入设备缝隙造成的设备故障风险。从安装边界来看，托盘安装后向外突出的尺寸控制在220mm，不会占用过多的工位通行空间，车间内标准0.8米宽的作业通道在安装托盘后仍能保证人员与小型物料车正常通行，托盘的整体高度匹配工具车侧边的安装位，安装后托盘上表面距离地面的高度为920mm，刚好适配成年作业人员站立时的手部自然取放高度，不需要抬手或者弯腰就能拿到托盘上的工具，符合人机工程学设计要求。托盘的底部设置了两道加强筋，加强筋与托盘本体采用点焊连接，可将托盘的额定承载提升至15kg，完全满足放置常用手动工具、小型量具、待安装小零件的承载需求，长期满载放置不会出现托盘中部下凹变形的问题。在实际产线应用中，这类侧托盘还可根据不同工位的作业需求搭配防滑橡胶垫、零件分隔条等附件，实现不同规格工具、零件的分类放置，避免不同规格的零件混放造成的错装问题，在重型卡车维保、工业机器人运维、自动化生产线换型这类需要携带大量工具开展作业的场景中，该类侧托盘可有效拓展工具车的临时承载能力，减少作业人员往返工具房取件的频次，单工位作业效率可提升15%以上。
