减速机用油位测量探杆三维设计

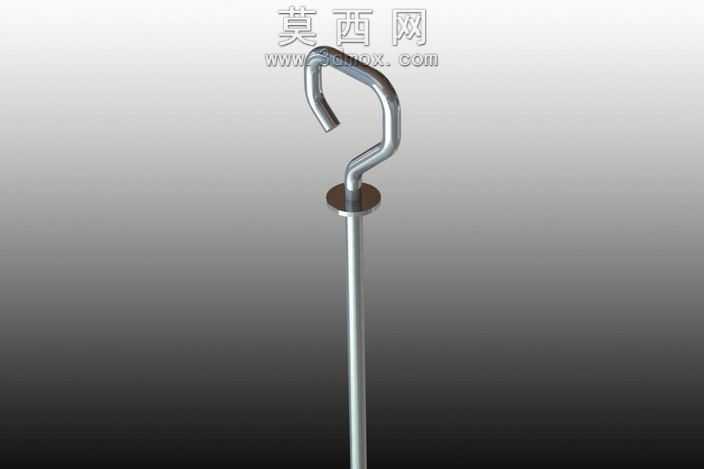

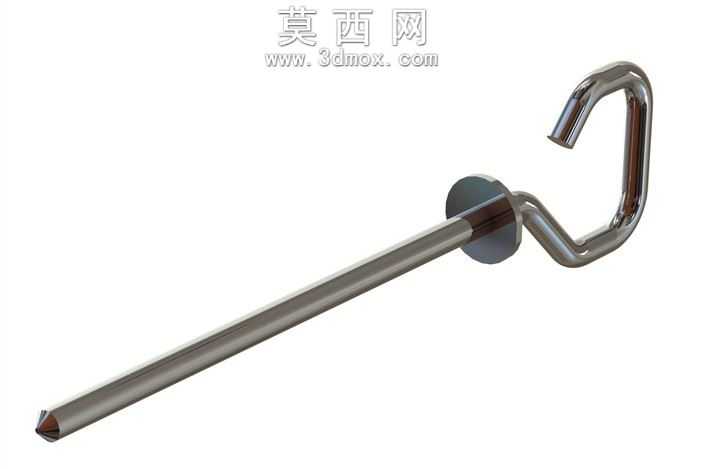

本作品为减速机配套使用的油位测量探杆三维模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先根据减速机减速箱的油位检测安装需求确定整体尺寸基准，再逐步拆分各功能结构完成细节建模。模型整体为长直杆身搭配末端弯折挂钩的结构，杆身部分采用等直径圆柱特征建模，保证探入减速箱内部时的顺畅性，杆身靠近挂钩位置设置圆形限位挡片，通过拉伸凸台特征与杆身整合为一体，挡片直径大于安装孔尺寸，可实现探杆安装时的轴向定位，避免探杆过度伸入箱内触碰内部传动部件。末端的弯折挂钩结构采用多段扫描特征完成建模，弯折弧度经过反复调整，既满足探杆取出时的手持提拉需求，也可在安装时挂靠在箱壁边缘防止探杆滑落，挂钩末端做圆角过渡处理，避免尖锐边角造成安装划伤。材质渲染阶段，整体模型赋予抛光金属材质，调整金属粗糙度参数模拟不锈钢构件的哑光金属质感，限位挡片位置略微调整材质反光度，区分挡片与杆身的装配边界，渲染时添加柔和环境光，凸显金属杆件的曲面光影过渡，清晰展现各段结构的轮廓细节。结构设计上充分考虑油位检测的实际使用需求，杆身末端做锥形收头处理，探入箱内时可减少油液扰动，提升油位读取的准确性，各弯折位置的圆角半径均按照五金加工工艺要求设置，避免建模出现无法加工的锐角结构，整体模型无多余冗余特征，各结构之间的装配关系清晰，可直接用于减速机配件的结构验证、安装模拟以及后续的加工出图，能够直观展现该油位探杆的外形特征与装配逻辑，为减速机润滑系统的配件设计提供直观的三维参考。
