带倒车功能开放式立柱船用发动机结构

　　这款带倒车功能的开放式立柱动力结构，核心适配场景集中在小型内河作业船、近岸休闲小艇的动力配套领域，这类小型船舶普遍存在舱内安装空间局促、日常维护频次高、动力换向需求直接的特点，开放式立柱的结构形式恰好匹配这类使用场景的核心诉求。从实际用途来看，该结构整合了动力输出、倒车换向、阀组调控三个核心功能模块，无需额外搭建独立的换向传动支架，可直接通过基座螺栓固定在船体艉部的安装平面上，省去了传统分体式动力单元需要额外加工转接法兰、校准同轴度的繁琐工序。

　　从功能特性层面拆解，该结构采用单幕式高速运转设计，动力输出响应直接，能够在小艇进出港、窄水域调头的场景下快速完成正倒车切换，无需额外配置离合减速箱来实现换向动作。结构中阀组区域的配合精度是设计核心，轴类零件与阀口平面的配合间隙控制在极小范围内，以此减少工作介质的泄漏量——传统小型同类型动力结构常因轴面与阀口密封配合不足，出现沿轴渗漏的问题，该结构在设计时将活塞与阀杆的配合面做了加长处理，依靠金属面的精密贴合实现密封，替代了传统结构中额外加装的填料密封组件，同时省去了配套的压紧螺母、填料箱等附属零件，既压缩了整体结构的轴向尺寸，也减少了日常维护中需要定期更换密封填料的工作量。

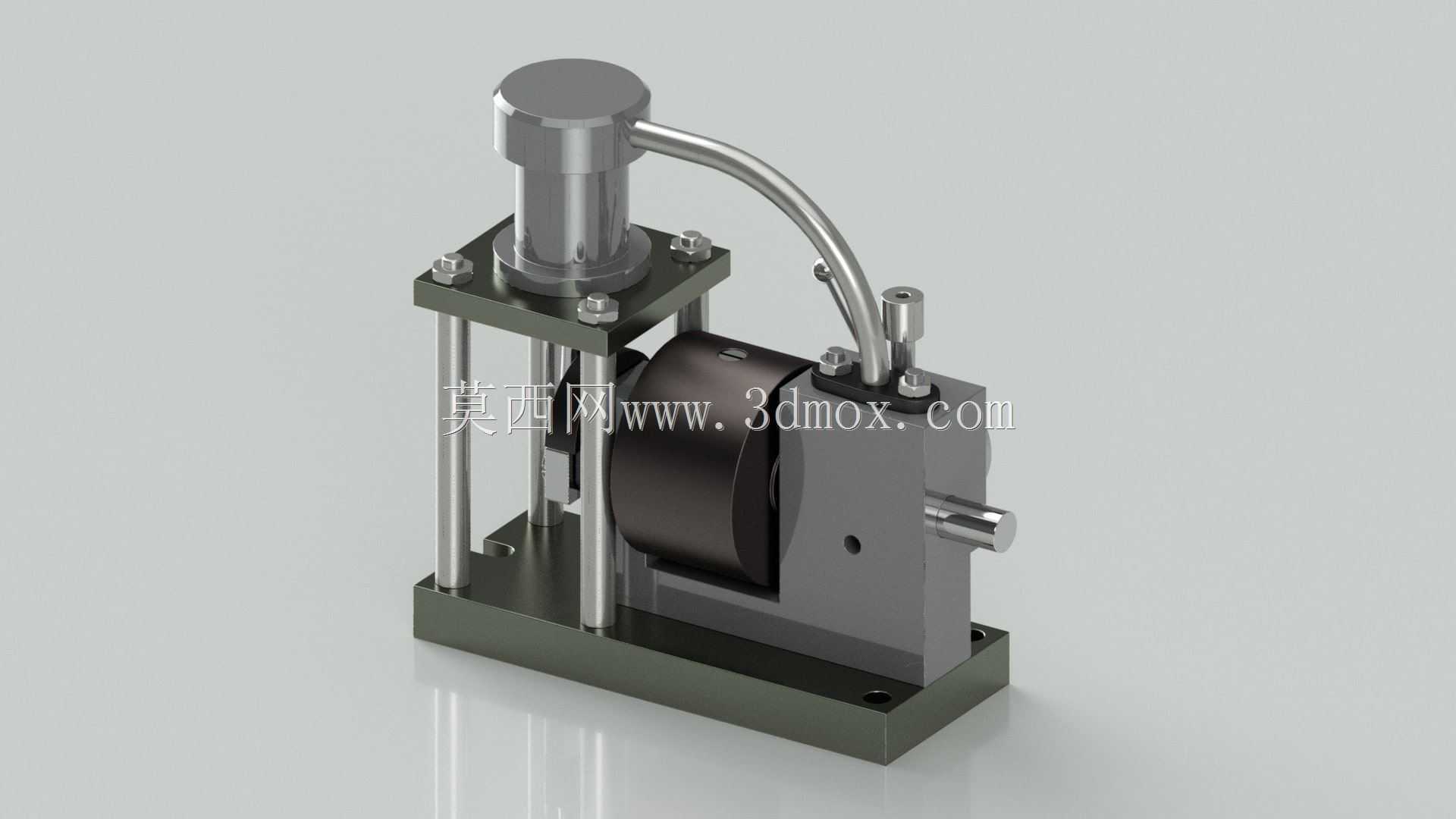

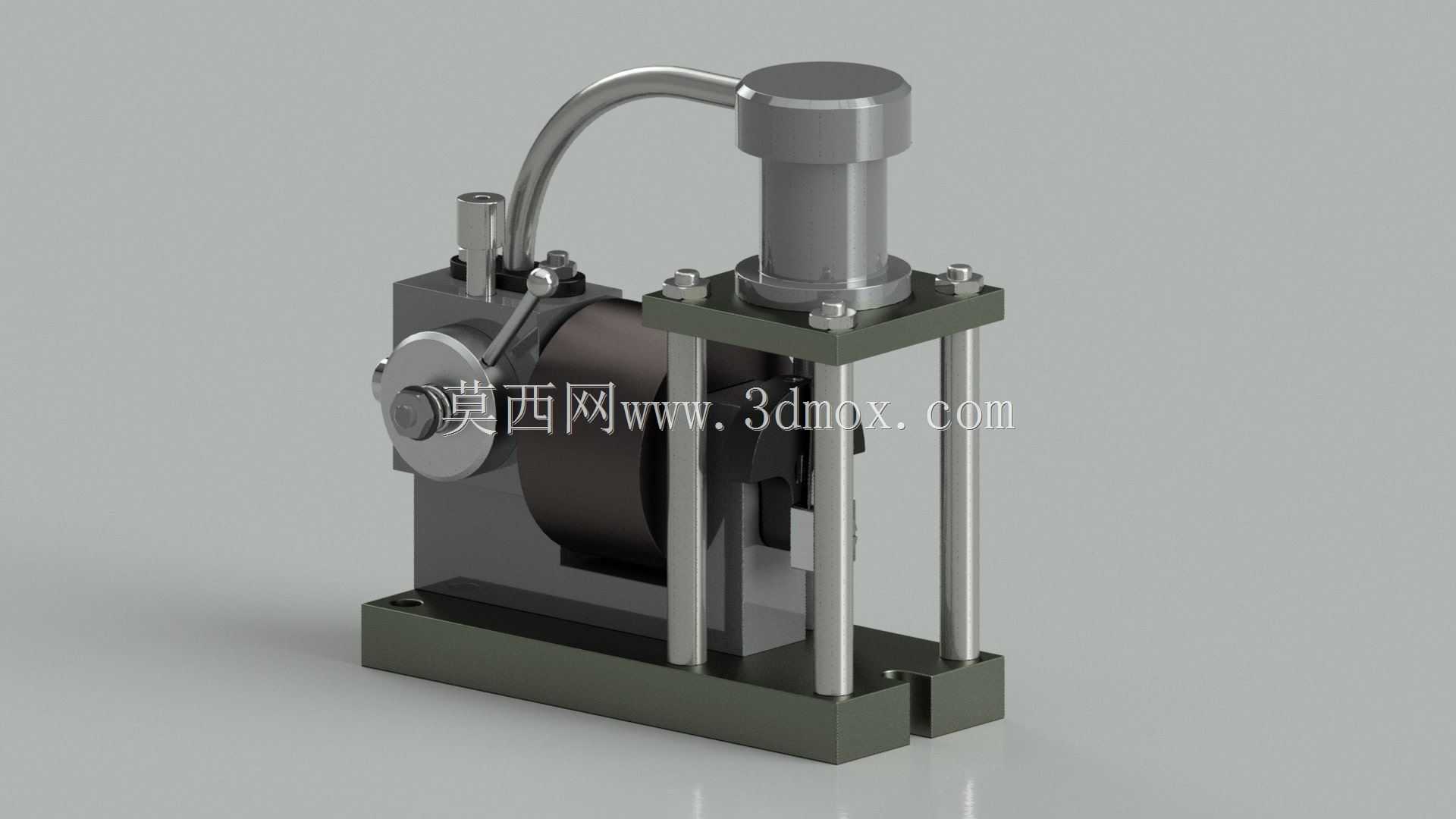

　　设计思路上，该结构采用立柱式框架承载，四根垂直布置的导向光杆既作为上部阀组组件的安装支撑，也为内部运动件提供直线运动的导向基准，相比传统的封闭式壳体结构，开放式的框架布局能够让运维人员直接观察到内部运动件的工作状态，出现卡滞、渗漏等故障时无需拆解整个壳体即可快速定位问题点。基座采用整体式铸铁加工平面，安装孔位按照小型船舶常用的动力安装间距设计，可直接适配多数现有小艇的艉部安装位，无需对船体结构做额外改造。上部的缸体组件通过螺栓固定在立柱框架的顶端，侧面布置的金属管路用于连通阀组与动力腔，管路走向沿框架立柱布置，避免了航行中杂物磕碰造成管路损坏的风险。侧面的换向操纵轮直接与阀组调控机构相连，操作人员在船尾即可直接完成换向操作，传动路径短，操纵反馈清晰，不会出现远距离拉线操纵的虚位问题。

　　从外形尺寸与安装边界来看，该结构整体呈矩形布局，基座长度控制在小型船舶安装位的常规尺寸范围内，宽度方向不超出船体艉板的安装边界，整体高度适配小型船舶艉舱的竖向空间，安装后上部阀组的最高点不会超出舱盖的闭合高度，不会影响船舶的正常收纳。安装时仅需要保证基座平面的平面度误差在允许范围内，按照螺栓孔位完成固定后，连接对应管路即可完成部署，不需要额外搭建复杂的支撑结构。需要注意的是，由于该结构依靠活塞与阀杆的精密配合实现密封，加工过程中需要严格控制配合面的表面粗糙度与形位公差，装配时需要保证各导向杆的平行度，避免运动过程中出现卡滞，加剧配合面的磨损进而引发泄漏问题。对于建模从业者而言，还原该结构时需要重点关注阀组与轴配合面的尺寸公差、导向杆与安装孔的配合关系，以及管路的走向避让，确保模型装配后各运动件不存在干涉问题，能够完整模拟正倒车切换过程中的阀组动作逻辑。
