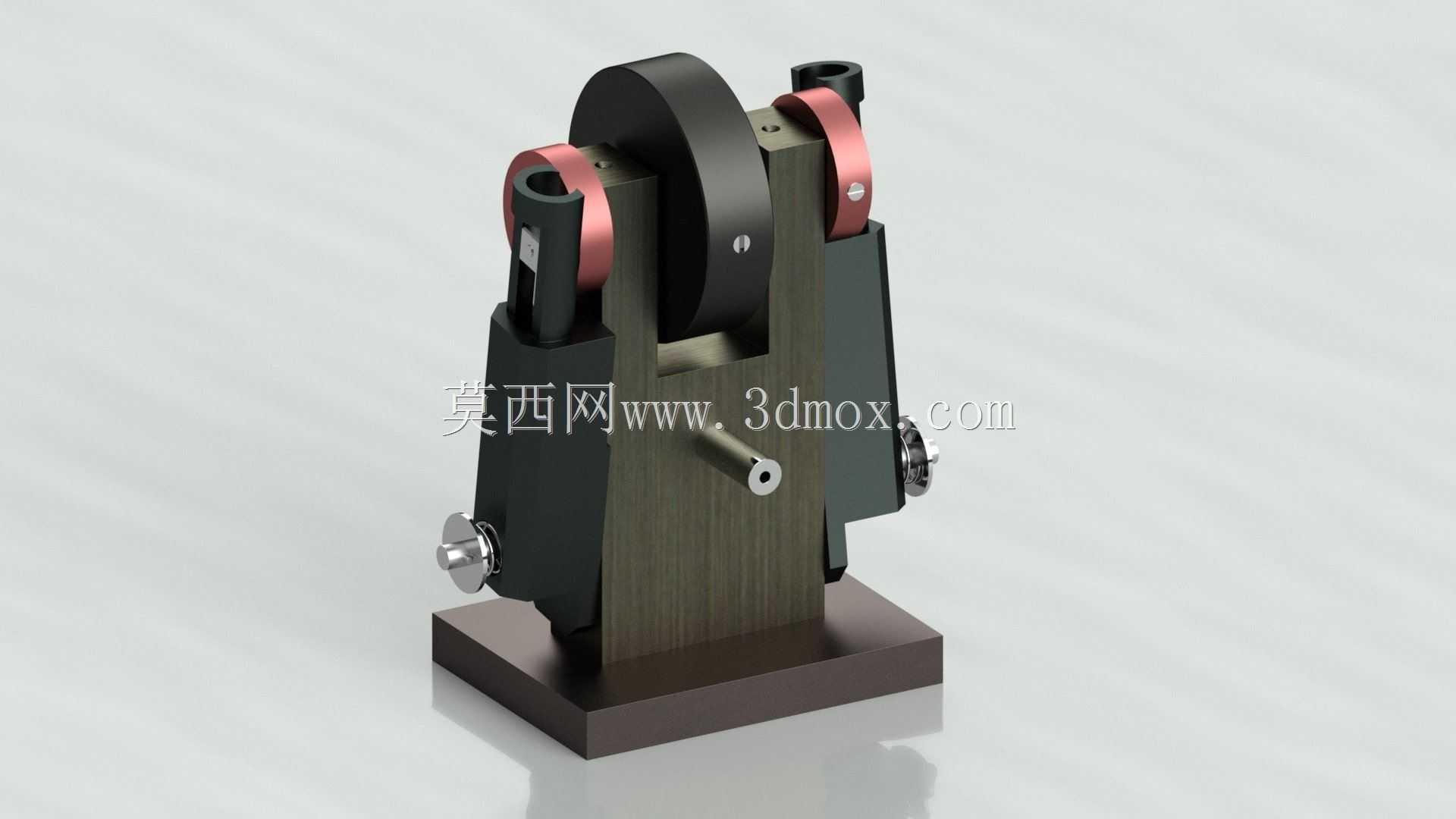

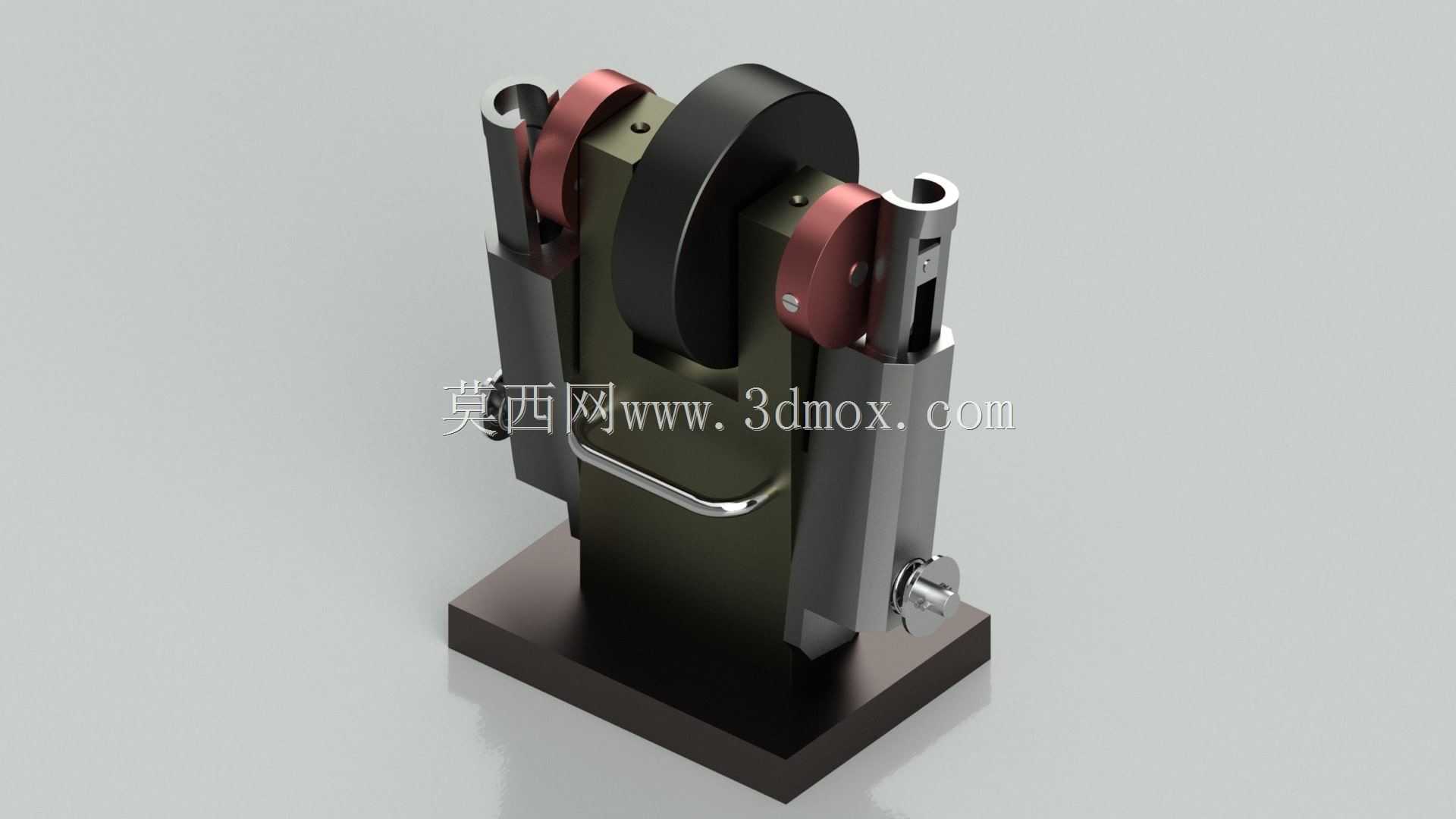

在小型动力演示装置、教学实验台以及非标小型动力单元的开发场景中,这类双立式摇摆结构的动力装置常被用于直观展示往复式动力转换的机械原理,也可作为小型创意动力模组适配低负载的往复运动输出需求,不少机械原理教学场景会用这类结构做剖切演示,让学习者直观理解曲柄滑块类结构的运动逻辑,部分手工创意机械制作中也会参考该结构做动力端的改装适配。从实际功能来看,该结构采用双立式对称布局,两侧的摇摆臂对应活塞往复运动单元,中间的大直径轮盘作为飞轮储能结构,能够在往复运动转换为旋转运动的过程中平滑动力输出的波动,减少运转过程中的卡顿感,提升运转平顺性。设计思路上采用了对称式受力布局,两侧的立式导轨结构直接集成在立式机架上,相比分体式导轨装配结构,
这种一体式机架导轨的设计能够减少装配累计误差,保证两侧活塞运动的同轴度与平行度,降低活塞往复过程中的偏磨风险,这也是该结构特意加长导轨配合长度的核心原因——更长的导轨导向面可以分散活塞侧推力,减少活塞与导轨接触面的局部压强,从而降低磨损速率,延长结构的无维护运转周期。从安装边界来看,该装置采用方形整体底座,底座上预留了安装固定的孔位,可直接通过螺栓固定在实验台架或者设备安装基板上,整体立式布局的占地面积较小,竖向空间占用适中,适合在桌面级实验装置或者紧凑安装空间的小型设备中布置。结构细节上,两侧的摇摆臂与中间飞轮通过曲柄销连接,将活塞的直线往复摆动转换为飞轮的连续旋转运动,立式机架采用厚板拼接结构,保证整体刚性,
避免运转过程中出现机架形变导致的运动卡滞,导轨面与活塞接触的位置做了适配的滑动配合设计,不需要额外加装直线轴承等标准件,依靠加工面的配合精度即可实现顺畅滑动,降低了结构的零件数量与装配难度。飞轮采用大直径实心结构,除了储能平滑转速的作用外,也可作为动力输出端,通过皮带或者联轴器连接后续的负载结构,两侧的立式立柱顶部做了开口设计,方便装配时调整曲柄销的位置,也便于日常维护时检查内部连接结构的磨损情况。在实际应用中,这类结构如果做材质升级,将滑动配合面更换为耐磨铜套或者加装自润滑衬套,还可以适配更高转速的运转需求,用于小型发电机、小型水泵等低负载动力设备的动力端,对称式的布局也让整机运转时的惯性力得到部分平衡,相比单缸立式结构,
振动幅度更小,运转噪音更低。底座的重量经过适配设计,能够在不额外加装配重的情况下保证整机运转时的稳定性,避免高速运转时出现整机移位的情况,所有运动部件的外部轮廓都做了圆角处理,减少操作演示过程中的磕碰风险,适合教学场景下的拆装与运转演示使用。
