AutoCAD三维练习用机加工支撑零件

　　在日常机械加工实训与三维建模练习场景中，这类组合特征的支撑类零件是非常典型的训练载体，很多刚接触三维建模与机加工工艺的从业者，都会通过这类零件熟悉从二维草图到三维实体的构建逻辑，同时理解不同加工特征对应的工艺实现路径。从实际应用场景来看，这类带圆弧定位面、侧边加强筋、底部开槽结构的零件，常作为小型工装夹具的基体使用，在小型工位器具、非标检测工装的搭建中，这类零件可以直接作为支撑基座，承托轴类、套类零件完成定位装夹，底部的开槽结构可以直接穿过T型槽螺栓，快速固定在机床工作台或者工装平板上，不需要额外设计转接安装板，能大幅缩短小型工装的搭建周期。

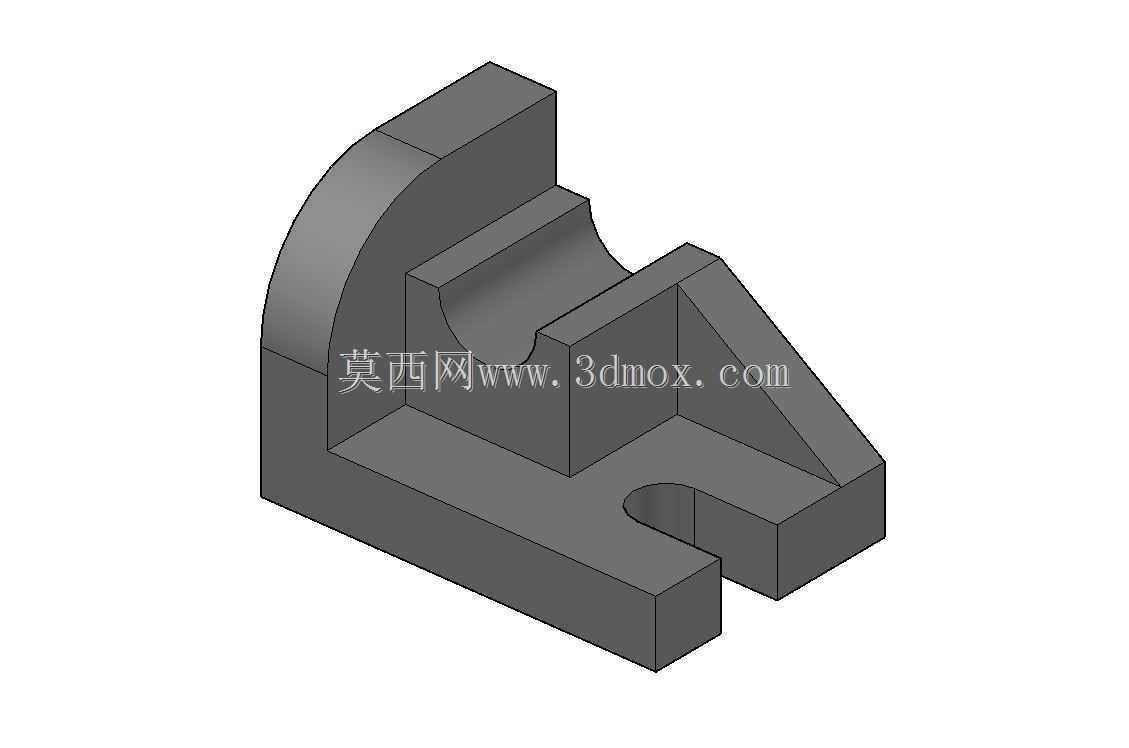

　　从功能特性来看，零件左侧的半圆弧立面可以作为垂直方向的定位靠面，中间内凹的圆弧槽可以适配直径匹配的圆柱类工件，实现径向的限位，右侧的三角加强筋结构在不增加整体壁厚的前提下，提升了右侧立板的抗侧向载荷能力，避免装夹工件时立板出现形变偏移，底部前侧的半圆缺口是典型的避让结构，当安装面有凸起的定位销或者小凸台时，这个缺口可以直接跨过干涉位置，保证零件底面与安装面完全贴合，不会出现翘曲影响定位精度。

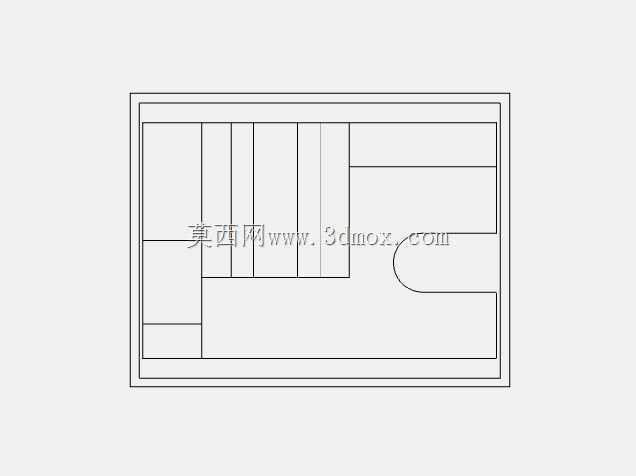

　　设计这类零件的时候，首先要确定安装基准面，也就是零件的底面，所有特征的尺寸标注都要以底面为第一基准，左侧圆弧面的圆心、中间圆弧槽的中心高度都要从底面开始标注，避免基准转换带来的尺寸误差。建模过程中要优先构建底座的长方体基体，之后依次拉伸左侧的弧形立板、中间的内凹槽结构、右侧的带筋立板，最后切除底部的避让缺口，每一步特征构建都要考虑后续机加工的可行性，比如内凹圆弧槽的圆角半径不能小于加工所用立铣刀的最小半径，加强筋与立板、底座的交接位置要留自然的过渡圆角，避免应力集中，同时减少加工时的清根工作量。

　　从安装边界来看，这类练习零件的整体尺寸控制在100mm级别的范围，适合在小型数控铣床或者加工中心上完成全工序加工，底座的长宽尺寸要匹配常用的工装平板T型槽间距，底部开槽的宽度要适配常用的M8、M10T型螺栓的头部尺寸，保证安装时螺栓可以顺利滑入槽内完成锁紧。零件的整体高度不会超过80mm，避免装夹后工件重心过高导致装夹稳定性下降，中间圆弧槽的宽度一般设置在20-30mm区间，可以适配大部分实训用的轴类练习工件，左侧弧形立板的厚度不小于15mm，保证靠面有足够的刚性，在承受侧向装夹力的时候不会出现形变。

　　在建模练习过程中，这类零件可以帮助从业者熟悉拉伸、切除、圆角等基础特征的操作逻辑，同时理解工艺与建模顺序的关联，比如如果先做圆角再做切除特征，很容易出现特征报错或者圆角变形的问题，对应到实际加工中，就是要先完成大面的铣削，再做边角的倒角处理，避免后续加工破坏已加工的倒角面。很多初学者在建模这类零件的时候，容易忽略特征的父子关系，随意选择草图基准面，导致后续修改尺寸的时候出现特征重建错误，这也对应实际加工中基准不统一带来的尺寸超差问题，通过这类零件的建模练习，可以快速建立设计与工艺对应的思维逻辑，避免出现设计出来的零件无法加工的问题。

　　这类零件虽然结构不复杂，但是涵盖了机加工零件最常见的几类特征：平面铣削、圆弧面加工、槽类加工、加强筋结构、避让缺口，不管是作为三维建模的练习素材，还是作为小型工装的基础零件，都有很强的实用价值，在日常的实训教学中，这类零件也常作为考核件，用来检验学习者对基础建模命令的掌握程度，以及对简单机加工工艺的理解能力，完成建模后还可以直接导入CAM模块生成加工刀路，对接实际的机床加工，实现从建模到加工的全流程练习。
