SAKAGAMI SKY-25液压杆活塞密封环

　　这套SKY-25密封件三维结构对应液压系统里活塞杆与活塞部位常用的填料密封环，属于往复运动密封的典型构型。在工程机械、注塑机、液压站、机床进给油缸以及各类自动化液压执行机构中，这类环形密封件被装入活塞外圆或缸盖导向部位的沟槽内，承担隔离高低压腔、阻止压力油沿配合间隙泄漏的核心任务。

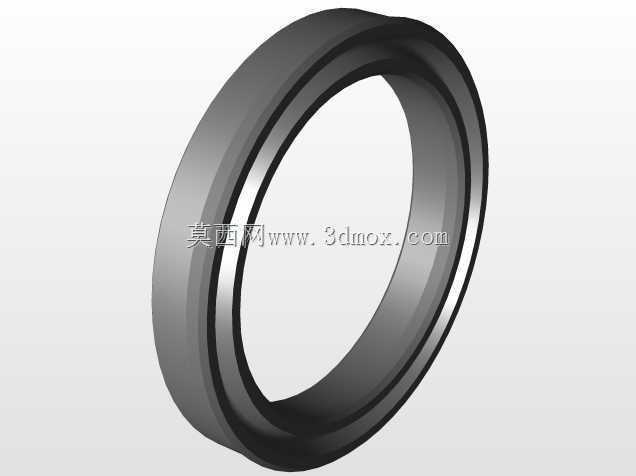

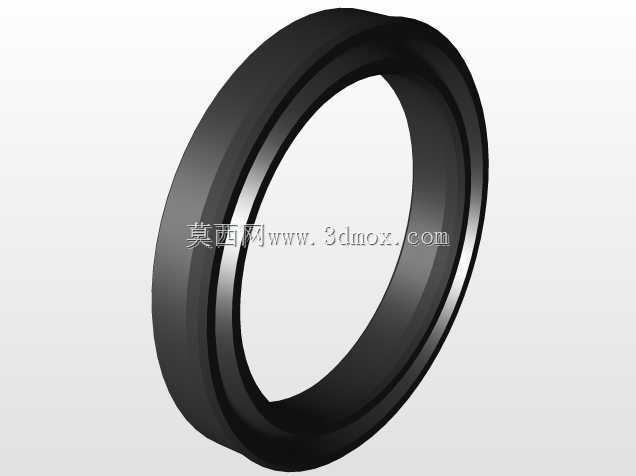

　　从外形上看，零件整体为带阶梯截面的回转环，外圆与内孔之间形成不对称的唇口与承压根部，环体一侧带有明显的锥面过渡，另一侧则保留较厚的支撑边。建模时以回转轴线为基准，先在子午面绘制完整截面轮廓，再通过旋转特征生成实体，能够准确还原唇口倾角、根部圆角以及端面台阶这些对密封性能影响直接的几何细节。环体的截面并非简单矩形：靠近压力侧的唇缘较薄，受压后易于贴紧配合面；背压侧根部较厚，用于承受挤入间隙时的载荷，避免密封件在高压脉冲下被咬伤或翻转。

　　实际选型与安装中，首先要核对的是公称规格对应的缸径、杆径和沟槽尺寸。SKY系列密封通常按沟槽宽度、底径和开口间隙配作，活塞外圆与缸筒内壁、活塞杆与导向套之间必须保留规定的径向间隙。间隙过大，高压侧密封材料会在压力作用下被挤入缝隙，造成啃边；间隙过小，则容易因热膨胀或加工同轴度误差出现卡滞。三维模型在装配阶段可以直接用来检查沟槽侧壁、倒角引入角以及密封环压缩量之间的关系，尤其是唇口过盈量和轴向定位面是否贴合，这些在二维截面图中往往不够直观。

　　密封环的工作场景决定了其结构设计思路。油缸往复运动时，压力油在行程换向瞬间会产生冲击，密封唇既要在低压启动时保持轻微贴附，又要在高压下借助介质压力增大接触应力。截面外侧的锥面让油液压力能够转化为径向抱紧力，压力越高，唇口与配合面贴得越紧；而根部的厚实区域则提供稳定支撑，防止整环随活塞杆往复窜动。端面台阶还可与挡圈、导向环或沟槽台阶配合，限制密封件在槽内的轴向游动，避免偏磨。

　　在设备维护和结构设计中，这类密封件常用于更换频繁的油缸部位。拆卸旧件后，工程人员需要核对环件是否存在唇口翻边、表面灼痕、径向裂纹和根部挤出缺陷。三维模型能够帮助维修人员快速理解安装方向：承压唇口必须朝向压力油腔，装反会导致保压能力明显下降，甚至在活塞杆伸出时把油液直接带出缸外。引入沟槽时，端口倒角应光滑，无尖角毛刺；经过螺纹孔或横孔的位置，通常需要使用导向套，避免唇口被锐边割伤。

　　从建模边界看，回转环的外径、内径、宽度和截面形状构成主要安装约束。装配时不仅要关注密封件自身尺寸，还要同步检查活塞杆表面粗糙度、缸筒内壁硬度、导向套同轴度以及油液清洁度。杆面若有纵向划痕，会在唇口接触带上形成泄漏通道；油液污染颗粒则会加速唇口磨损。将该密封环与活塞、缸筒、导向套、挡圈一起进行虚拟装配，可以提前发现沟槽宽度不足、倒角干涉、环件压缩方向错误等问题，也便于在系列化油缸设计中快速替换不同规格的SKY密封件，形成稳定的密封选型方案。
