助力自行车发动机磁电机转接安装板

　　在民用动力改装领域，不少老式自行车加装辅助动力单元时，常遇到磁电机与发动机本体安装位不匹配的问题，这款转接板正是为解决这类安装错位问题设计的结构件。从实际应用场景来看，这类转接件多用于民间爱好者改装带辅助动力的自行车，或是替换老式拖拉机起动电机配套的磁电机连接结构，解决早期点火系统可靠性不足时，不同规格磁电机与动力端的适配难题，不用对发动机壳体或磁电机本体做破坏性切削加工，就能完成不同规格部件的刚性连接。

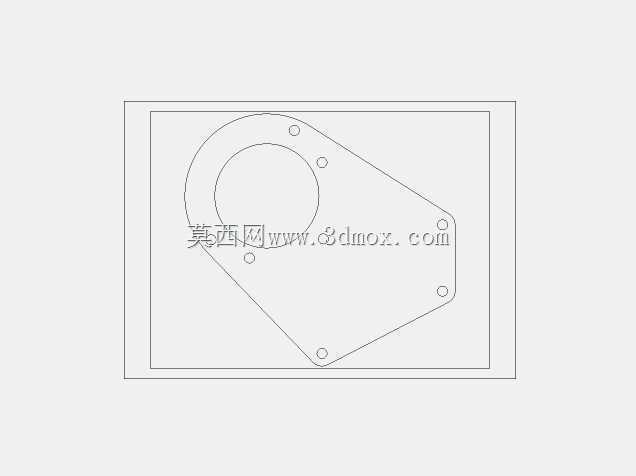

　　从功能特性上看，这块转接板承担着定位、承载、连接三重作用，一方面要精准对齐磁电机的安装止口，保证磁电机转子与发动机曲轴的同轴度，避免运转时出现偏磨、扫膛问题，另一方面要承受磁电机工作时的振动载荷，以及动力传递过程中产生的径向、轴向作用力，保证连接结构在长期颠簸、转速波动的工况下不会出现松动、位移。板体上的大圆孔是磁电机的避让与定位孔，孔径匹配对应规格磁电机的外圈止口，安装时磁电机的主体部分从该孔穿过，孔边的几个小孔是磁电机的固定安装孔，孔位严格对应磁电机端盖的安装螺孔位置，保证紧固件安装后受力均匀，不会出现安装应力。板体另一端的两个小孔是与发动机侧安装位的连接孔，孔距严格匹配对应型号发动机壳体上的预装螺柱位置，保证安装后转接板整体与发动机端面平行，不会出现倾斜导致的磁电机转子偏心。

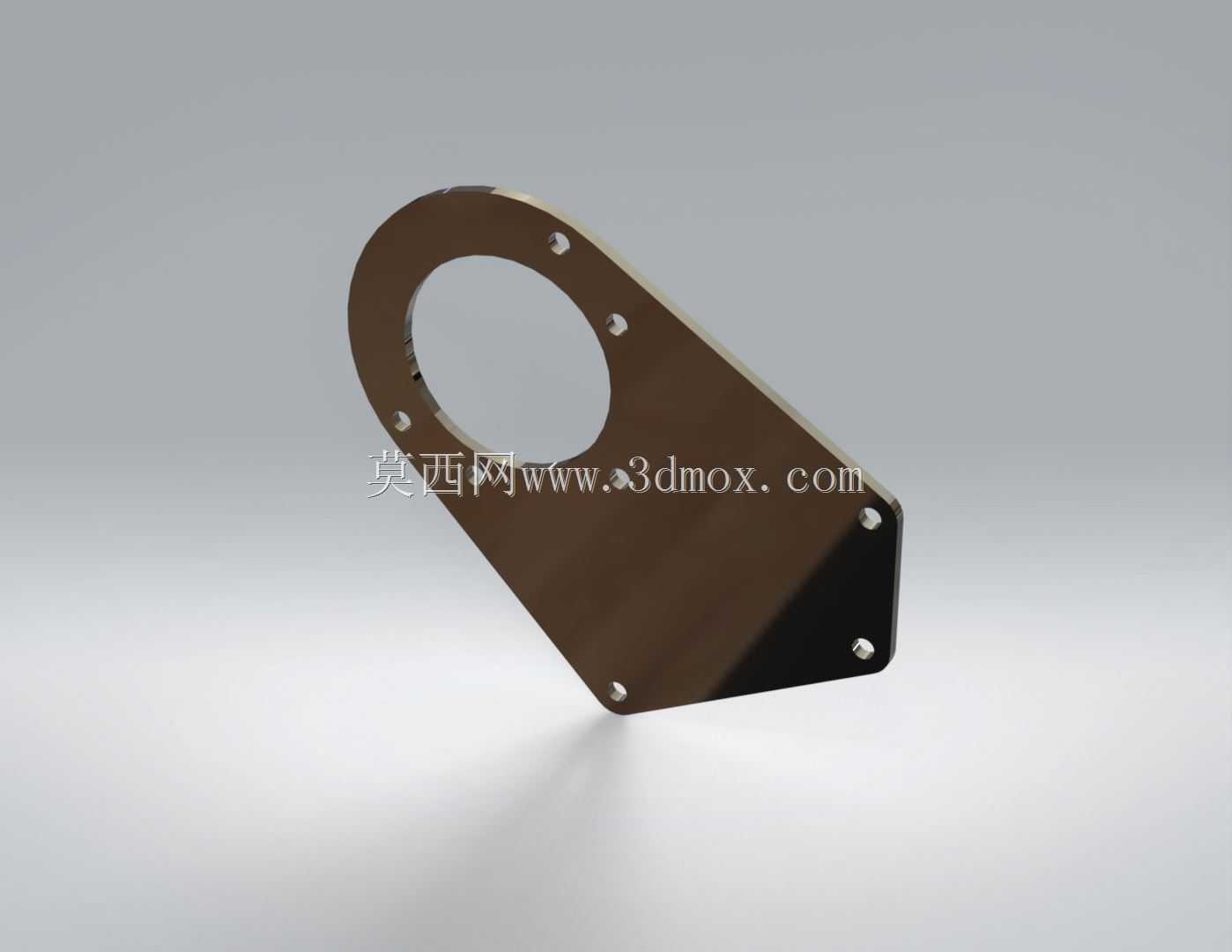

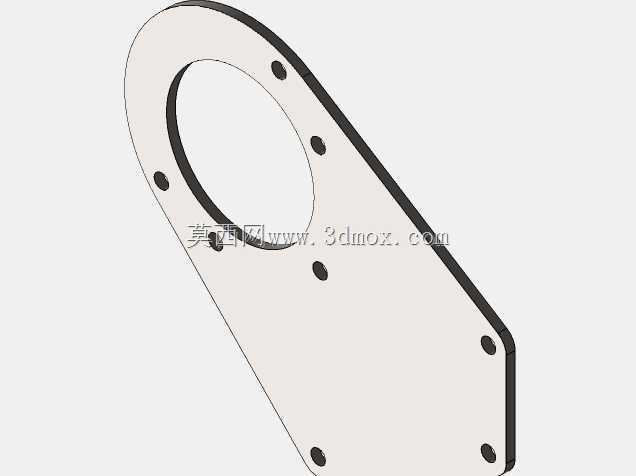

　　设计思路上，这类转接板优先保证安装精度与结构强度，板体采用不规则的斜置长板构型，是因为磁电机安装位与发动机侧安装孔不在同一垂直投影线上，通过斜向延伸的板体将两个错位的安装面连接起来，同时尽可能缩减板体的多余材料，控制整体重量，避免额外增加动力单元的簧下质量。板体边缘做了圆角过渡处理，避免安装时尖锐边角割伤操作人员，同时减少应力集中点，避免长期受振动载荷时板体从边角处出现疲劳裂纹。板体的厚度经过匹配计算，既要保证紧固件拧紧时板体不会出现翘曲变形，又要避免过厚导致磁电机安装后轴向位置偏移，影响转子与定子的配合间隙。

　　从安装边界来看，安装时需要先将转接板的大圆孔套入磁电机定位止口，拧上磁电机端的固定螺钉但不彻底拧紧，之后将转接板另一端的安装孔对准发动机侧的安装螺柱，调整转接板的整体位置，确认磁电机转子与曲轴的同轴度符合要求后，再按照对角拧紧的顺序依次紧固所有连接螺钉，拧紧力矩要匹配所用螺钉的规格，避免力矩过大导致板体变形或是螺孔滑牙。安装完成后需要手动转动曲轴，检查磁电机转子转动是否顺畅，有没有剐蹭、卡滞的情况，确认无异常后再进行后续的线路连接工作。这类转接板的适配性有明确的边界，仅能匹配对应型号的里加6系列发动机与指定规格的磁电机，不能随意跨型号混用，否则会出现孔位不对、同轴度超差的问题，轻则导致磁电机工作异常、点火失败，重则会造成转子与定子碰撞，损坏磁电机内部结构。在实际改装作业中，不少操作人员会忽略转接板安装面的平面度检查，如果发动机侧安装面存在磕碰凸起、或是旧密封垫残留的凸起，会导致转接板安装后出现倾斜，因此安装前需要彻底清理安装面的杂物、残留密封胶与锈迹，保证两个连接面完全贴合，才能保障连接的可靠性。
