简化布局小型民用验证机外形结构设计

　　在小型通用飞行器的前期概念验证阶段，往往不需要直接进入带复杂内部结构的详细设计，先通过简化的整机外形建模完成气动布局的初步校验、整体比例的协调匹配，能够大幅降低前期方案迭代的成本，本次的小型飞机外形结构设计，正是面向这一工程场景完成的三维结构方案。从实际应用场景来看，这类简化外形模型可用于高校航空专业的教学演示、初级航模的方案打样、民用小型无人机的布局验证，也可作为科普展陈的三维展示素材，覆盖从教学验证到 hobby 级航模开发的多个实际使用场景。

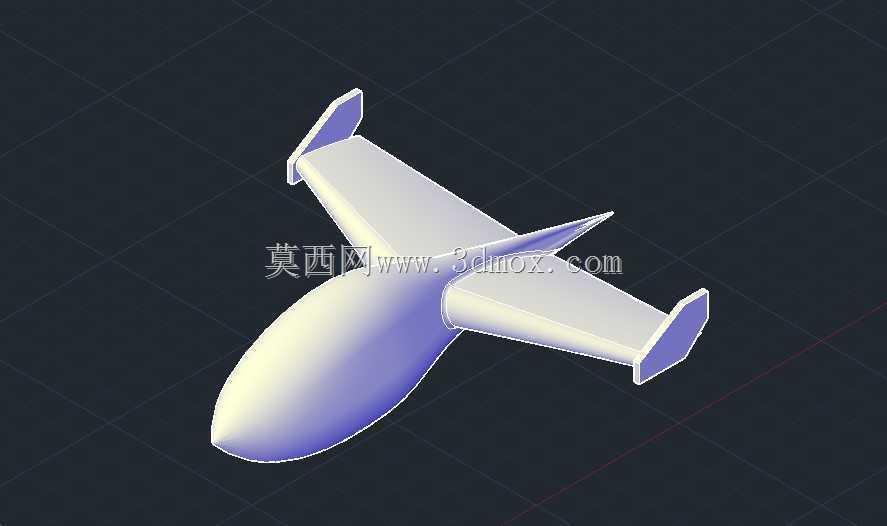

　　从设计思路上看，整个模型采用了常规低速固定翼布局，没有采用复杂的鸭翼、飞翼等特殊构型，核心是优先保证低速飞行状态下的稳定性，降低后续结构落地的实现难度。机身部分采用流线型旋成体设计，头部做了圆润的钝头处理，没有做尖锐的超音速修形，完全匹配亚音速低速飞行的气动需求，机身中段保持等直径圆柱段过渡，既可以预留足够的内部设备安装空间，也能降低曲面建模的复杂度，方便后续如果需要拆分内部结构时，直接基于现有曲面做实体分割即可。机身尾部做了渐进式的收窄，平滑过渡到尾翼安装段，避免截面突变带来的气流分离问题，这一细节处理在低速飞行状态下能够有效减少尾部紊流对尾翼操纵效率的影响。

　　机翼部分采用了上单翼布局，安装位置位于机身上部，这种布局的优势在于整机重心位于机翼下方，飞行过程中具备天然的自稳特性，非常适合初级验证机型或者入门级航模使用，不需要复杂的飞控增稳就能保持平稳的飞行姿态。机翼采用了平直翼构型，没有后掠角设计，低速下升力系数更高，起降滑跑距离更短，对小型飞行器的使用场景适配性更强。机翼两端做了简单的端板设计，也就是模型上呈现的翼尖小垂直面，能够在一定程度上抑制翼尖涡流的产生，降低诱导阻力，同时也能在模型落地或者轻微擦碰时保护机翼主体结构，减少翼尖的损伤概率。机翼与机身的连接段做了平滑的曲面过渡，没有出现直角拼接的生硬结构，既符合气动设计的减阻需求，也让整体外形更加协调。

　　尾翼部分采用了常规的平尾加垂尾的T型布局？不对，仔细看模型结构，垂尾安装在机身尾部末端，平尾安装在垂尾中部位置？不，不对，模型里的平尾是从机身尾部延伸出来，两端带垂直端板，哦不对，重新看，尾翼是水平尾翼两端设置了垂直安定面，这种设计相当于把垂尾的功能拆分到平尾两端，既可以保证航向稳定性，也能让平尾的操纵效率不受机身尾部紊流的过多影响，同时这种双端板的尾翼结构，在结构刚度上比单垂尾布局更好，做航模实物的时候，尾翼部分的结构不容易因为起降的震动出现变形。尾翼的整体尺寸比例经过协调，平尾的展长大概是主机翼展长的三分之一左右，面积配比符合低速固定翼飞行器的常规设计范围，能够保证足够的俯仰操纵力矩，两端的垂直安定面面积总和也能满足航向静稳定的基本要求，不需要额外增加腹鳍等结构，进一步简化了整体外形。

　　从安装边界和尺寸协调的角度来看，整个模型的所有曲面都做了连续的曲率过渡，没有出现曲面褶皱、曲率突变的问题，不管是后续用于3D打印制作实物验证件，还是导入仿真软件做初步的流场分析，都不需要再做大量的几何修复工作。机身的最大截面尺寸、机翼的安装角、尾翼的相对位置都按照常规小型验证机的比例做了匹配，比如机翼的安装位置距离机头的长度大概占机身总长度的三分之一，保证整机的重心落在机翼平均气动弦长的前三分之一范围内，符合常规固定翼飞行器的重心配平要求，后续如果要增加内部的电池、舵机、接收机等航模设备，只需要在机身内部的空腔里调整设备位置，就能很方便地完成重心配平，不需要大幅修改外形结构。

　　另外，整个模型的结构做了一体化的曲面整合，没有拆分过多的零碎零件，在概念验证阶段可以直接作为整机模型用于展示、初步仿真或者3D打印打样，如果后续需要进入详细设计阶段，也可以基于现有的曲面外形，快速拆分出机身蒙皮、机翼、尾翼等单独的零件，添加内部的翼肋、隔框、连接结构等细节，不需要从零开始重建整机外形，能够大幅缩短后续详细设计的周期。从实际工程使用的角度来说，这种简化但比例准确、气动布局合理的外形模型，是飞行器设计前期非常重要的基础载体，既避免了一开始就陷入复杂细节设计的冗余工作，也能保证方案验证阶段的核心参数匹配，为后续的详细设计、实物制作打下可靠的几何基础。

　　在细节处理上，所有的棱角位置都做了小半径的圆角过渡，没有尖锐的直角边，一方面是符合气动减阻的需求，另一方面在3D打印制作实物的时候，能够减少应力集中的问题，打印出来的零件不容易出现边角开裂的情况，也能降低后期打磨处理的工作量。机翼和尾翼的翼型采用了低速常用的平凸翼型，建模时通过曲面放样实现了平滑的翼型过渡，从翼根到翼尖的翼型厚度做了渐进减薄处理，既保证翼根位置有足够的结构强度，也能减少翼尖的飞行阻力，匹配低速飞行的升阻比需求。整个模型的几何精度足够支撑前期的各类验证工作，不管是用于教学演示时的结构讲解，还是航模开发时的外形参考，都能满足实际使用的要求，不会出现比例失调、布局不合理导致的后续方案推翻问题。
