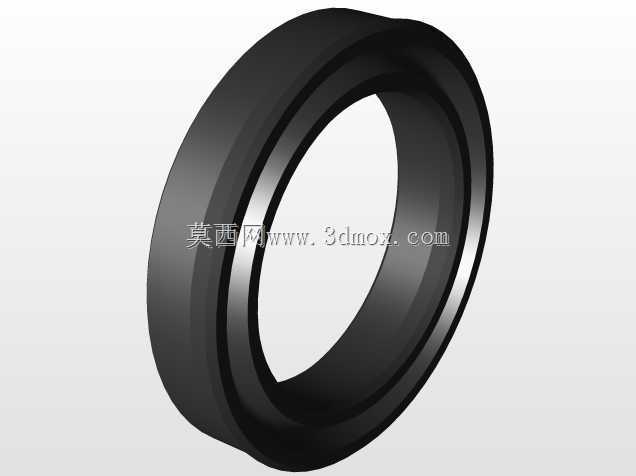

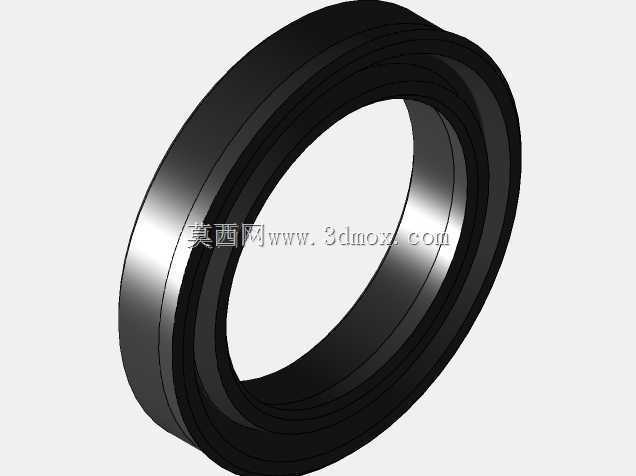

活塞与杆用液压填料密封环结构

　　在液压传动系统的设计与运维环节，动密封的可靠性直接决定整套液压回路的工作稳定性，活塞与杆配套的液压填料密封件，是往复运动液压执行元件里的核心密封部件，这类密封件的结构设计、尺寸匹配精度，直接影响液压缸的内泄漏、外泄漏控制水平，也关系到液压系统的容积效率与长期运行寿命。这类密封件主要应用在中高压往复运动的液压工况中，覆盖工程机械液压油缸、工业设备液压执行机构、机床液压进给单元、重型装备液压支撑回路等场景，在活塞与缸筒内壁的往复动密封、活塞杆与端盖的往复动密封位置承担密封作用，既要阻断液压缸两腔之间的压力油内泄，也要防止缸内压力油顺着活塞杆向外部环境泄漏，同时还要抵御液压油内的微小杂质颗粒对密封面的磨蚀，适配矿物基液压油、

　　部分合成液压油等常规液压工作介质。从结构设计逻辑来看，这类环形密封件采用多层复合的截面构型，外层的硬质橡胶材质提供足够的结构支撑与唇部预紧力，保证密封件在安装沟槽内不会随往复运动发生窜动，内侧的弹性密封层在液压油压力作用下会产生自紧效应，系统工作压力越高，密封唇部与配合金属面的贴合力就越强，无需额外施加过大的预紧压力就能实现可靠密封，这种设计能有效降低密封件与配合面之间的摩擦阻力，减少往复运动过程中的爬行现象，也能降低密封件的磨损失效速率。在外形尺寸与安装边界的匹配上，这类密封件的径向截面尺寸严格对应液压缸的标准安装沟槽尺寸，外径与缸筒内壁、活塞密封沟槽的配合公差控制在动密封要求的精度范围内，内径与活塞杆表面、活塞密封面的配合间隙经过精准校核，既不会因为间隙过大导致密封件在压力作用下被挤入配合间隙造成啃伤，也不会因为间隙过小导致装配困难、运行过程中摩擦阻力过大引发过热老化。密封件的轴向宽度匹配标准沟槽的宽度尺寸，安装时无需额外调整沟槽尺寸，直接按照规范装入沟槽即可，唇边的倒角设计能避免装配过程中被金属件的锐边划伤，也能在往复运动过程中形成均匀的润滑油膜，避免干摩擦工况的出现。在实际选型与建模过程中，需要重点关注密封件的截面轮廓与安装沟槽的尺寸匹配关系，不同压力等级的液压系统对应不同的密封件截面硬度与唇部厚度，高压工况下的密封件会在根部增加防挤出挡圈结构，不过这款填料密封本身的硬质外层已经具备一定的防挤出能力，

　　适配常规16MPa以内的中高压液压工况。建模过程中需要还原密封件的多层材质分界轮廓，准确呈现唇边的角度、根部的圆角过渡，这些细节直接关系到后续装配干涉检查、密封性能仿真的结果准确性，很多新手建模时容易忽略密封唇边的微小倒角与截面的弧度变化，导致后续装配仿真时出现干涉量计算错误，或者在运动仿真中无法正确模拟密封件的弹性变形过程。从实际使用场景的反馈来看，这类密封件的失效大多与安装过程中的唇边划伤、配合面表面粗糙度不达标、液压油污染度过高有关，所以在三维建模阶段，除了还原密封件本身的结构，还需要同步校核配合金属面的粗糙度要求、安装导入角的尺寸，确保密封件在装配过程中不会被锐边切割，同时在结构设计时预留足够的密封件压缩量，

　　压缩量过大会导致摩擦阻力剧增、密封件寿命缩短，压缩量过小则会在低压工况下出现泄漏。这类环形密封的对称结构设计，也让它既可以用于活塞位置的双向密封，也可以用于活塞杆位置的单向密封，只需要根据安装方向调整唇边的朝向即可，无需单独开模制作不同构型的密封件，大幅降低了备件的储备品类，也方便现场运维人员的更换作业。在液压系统的三维整体装配中，这类密封件属于容易被忽略但影响极大的小型零部件，很多设计人员在建模时会简化密封件的结构，只绘制一个简单的环形代替，实际上准确还原密封件的截面结构，能够在设计阶段就排查出沟槽尺寸不匹配、安装间隙不合理、装配路径干涉等问题，避免后续加工装配阶段才发现密封件无法安装、或者安装后早期泄漏的问题，大幅降低液压设备的试制改造成本。
