SAKAGAMI型活塞与杆液压密封填料结构

　　在液压系统的运行逻辑里，动密封的失效往往是整套液压执行机构非计划停机的核心诱因，尤其是活塞与活塞杆位置的密封件，需要同时耐受往复运动的摩擦、介质压力的周期性冲击以及温度波动带来的材料形变，这类密封填料的结构设计直接决定了液压油缸、液压执行器的维护周期与运行可靠性。这款适配活塞与杆工况的液压填料，采用双唇口复合截面结构，从实际装机的适配场景来看，既可以用于活塞位置的双向压力密封，也可适配活塞杆位置的单侧介质阻隔需求，在工程机械液压支腿、工业设备液压夹紧机构、机床液压进给单元这类中高压往复运动场景中，这类结构的密封件能够有效阻隔液压油的内泄与外漏，避免因密封失效导致的系统压力不足、介质外泄污染工况等问题。

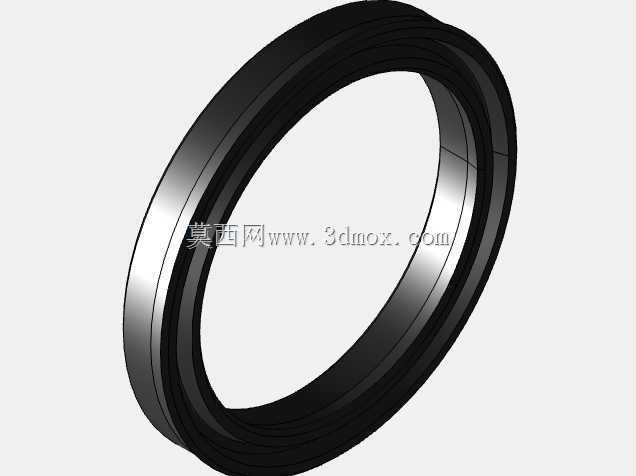

　　从结构设计的逻辑来看，这款密封填料采用环形分层复合结构，外层为低摩擦系数的耐磨改性橡胶材质，直接与缸筒内壁或活塞杆外圆接触，在往复运动过程中能够保持稳定的接触比压，既不会因为接触压力过大导致摩擦阻力陡升、爬行现象出现，也不会因为接触压力不足导致密封面出现泄漏通道；中间嵌入的刚性支撑环结构，能够避免密封件在高压工况下被挤入密封间隙，尤其是在系统压力出现瞬时冲击、压力峰值超过额定工作压力30%的工况下，支撑环的抗挤出特性能够保证密封唇口不会发生形变嵌入配合间隙，大幅延长密封件的实际使用寿命；内侧的弹性补偿结构，能够在密封唇口出现正常磨损后，持续提供均匀的径向压紧力，保证密封面在全寿命周期内都能保持稳定的接触状态，不需要额外的调整结构来补偿磨损量。

　　从安装边界与尺寸适配的角度来看，这款环形密封件的截面为非对称双唇设计，安装时需要根据活塞或活塞杆的沟槽尺寸进行适配，沟槽的宽度、深度以及倒角参数都需要与密封件的截面尺寸匹配，安装前需要去除沟槽边缘的毛刺、飞边，避免安装过程中划伤密封唇口；密封件的内径与活塞杆或活塞密封面的配合公差需要控制在合理范围内，过盈量过大会导致安装困难、初始摩擦力过大，过盈量不足则会导致低压工况下出现泄漏；安装时需要在密封件表面涂抹与系统介质相容的润滑脂，避免初始运行阶段出现干摩擦导致的唇口烧蚀。在实际选型过程中，需要根据系统的工作压力、往复运动速度、工作介质类型以及工作温度范围来确认密封件的材质适配性，这款密封结构的设计适配中压液压系统，常规工况下工作压力范围覆盖1-25MPa，往复运动速度不超过0.5m/s，适配矿物基液压油、水乙二醇等常见液压介质，在常温到80摄氏度的工作温度区间内能够保持稳定的密封性能。

　　从实际使用的工况反馈来看，这类复合结构的液压填料相比传统的O型圈密封，在往复动密封场景下的寿命能够提升3-5倍，尤其是在存在一定偏载的工况下，密封唇口的自适应能力更强，不会因为活塞杆的少量偏心就出现局部泄漏；相比纯橡胶材质的V型组合密封，这款密封件的安装沟槽尺寸更小，能够有效缩小活塞与活塞杆的结构尺寸，降低液压执行机构的整体重量与加工成本。在三维建模过程中，这类密封件的模型需要重点还原唇口的角度、支撑环的厚度以及密封件的截面轮廓，因为这些尺寸直接决定了密封件的压缩量与接触比压，在进行虚拟装配时，需要模拟密封件装入沟槽后的形变状态，确认密封件不会与沟槽底部、侧壁出现干涉，同时唇口的压缩量在设计要求的范围内，避免实际装机时出现密封失效的问题。对于液压系统设计人员来说，这类标准密封件的三维模型能够直接导入装配体中，在设计阶段就完成密封沟槽的尺寸校核、安装空间的确认，减少后续加工过程中出现的尺寸不匹配问题，缩短液压执行机构的设计迭代周期。
