单耳卷边式P型固定夹五金件结构设计

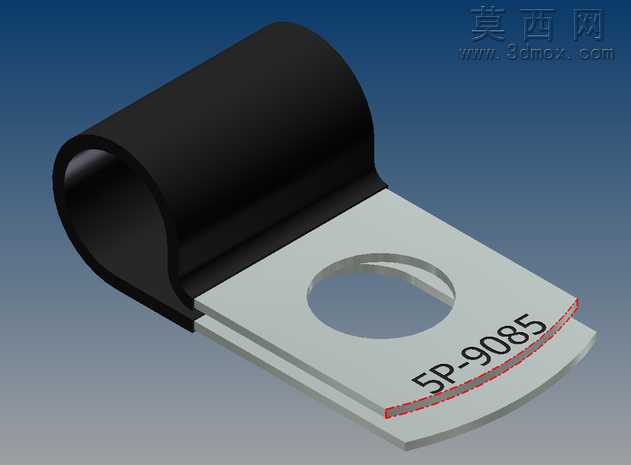

本作品为单耳卷边式P型固定夹的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先绘制带圆角过渡的平板基体草图，对安装孔位采用长圆形腰孔设计，预留装配调节余量，避免安装时的孔位对位偏差问题，孔边做0.2mm的倒角处理去除锐边，符合五金冲压件的工艺要求。卷边部分采用扫掠特征生成，将平板端部卷曲为整圆套筒结构，卷曲内侧预留0.1mm的装配间隙，保证配套杆件可顺利穿入，卷曲与平板衔接处做R3的圆弧过渡，避免应力集中导致的部件断裂，提升结构的抗疲劳性能。材质设置上，平板基体采用镀锌钢板材质，赋予银灰色金属质感，表面添加轻微的拉丝纹理效果，还原冷轧冲压钢板的真实表面状态；卷边部分采用黑色橡胶包覆材质，添加哑光橡胶的漫反射材质参数，表面粗糙度设置为0.8，模拟橡胶套的防滑减震效果，避免金属卷边与穿装杆件直接接触产生磨损、异响。渲染阶段采用工作室渐变蓝背景环境，添加两盏45度角的区域补光，消除结构死角的阴影，清晰展现固定夹的整体轮廓与各部分衔接细节，平板表面的编号标识采用凸雕特征生成，沿平板弧形边缘排布，标识深度设置为0.1mm，还原实物的激光打标效果。设计思路上，该固定夹兼顾夹持固定与安装调节的双重需求，平板部分的双层叠片结构提升了安装位的结构强度，卷边的橡胶包覆层既可以保护被固定的杆件表面不受划伤，又能增加接触面摩擦力，防止固定后出现滑移松脱，腰型安装孔可适配一定范围内的安装位置偏差，降低现场装配的对位难度，整体结构无多余冗余特征，所有折弯、卷边、倒角特征均符合冲压折弯的生产工艺要求，可直接导出工程图用于开模生产，适用于线束固定、杆件定位、管线排布等多种工业装配场景。
