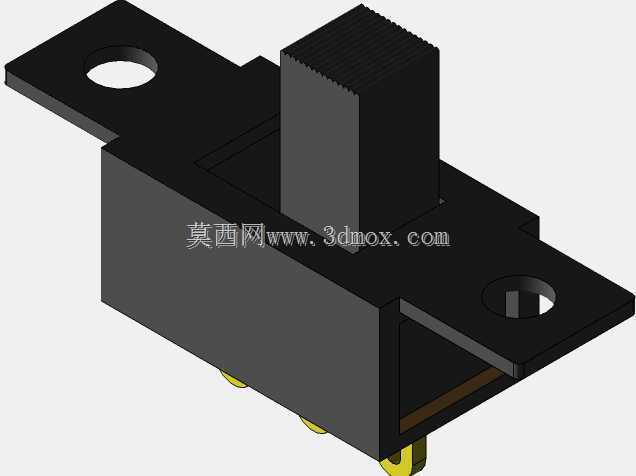

带安装耳卧式线性滑动拨档开关结构

　　这类带双侧安装耳的卧式线性滑动开关，常被用在交流稳压设备、小型工控电源、桌面式电子仪器的档位切换回路里，和常见的立式直插滑动开关不同，它的安装固定位与引脚排布在同一水平基准面，不需要在设备面板上开深槽避让拨柄，适配PCB板贴装后直接通过两侧耳片锁附在设备内支撑筋上的装配场景，能避免设备运输振动过程中开关本体受引脚拉扯出现虚焊脱落的问题。从结构设计逻辑来看，开关本体采用阻燃PBT材质的基座作为承载主体，基座上方的滑动拨柄与内部的动触片做联动卡接，拨柄的滑动行程被基座内部的限位筋严格限定，不会出现拨档过位导致触点错位的情况，三个直插式镀金引脚从基座底部垂直引出，引脚间距符合常规2.54mm网格的PCB布板规范，

　　焊接时不需要额外调整焊盘位置，能直接套用标准封装完成Layout设计。两侧向外延伸的安装耳上各开有一个圆形安装孔，孔位中心与基座底面的高度差控制在1.2mm，刚好适配常用0.8-1mm厚度的设备内安装支架，锁附M2自攻螺丝时不会因为间隙过大导致开关本体翘起，也不会因为间隙过小压裂基座边缘。实际选型应用时，这类开关的触点额定负载通常匹配交流250V/3A以内的回路，足够覆盖交流稳压器的电压档位切换、小型电源的输出模式切换这类小功率控制场景，内部动触片采用铍铜镀金材质，滑动接触时的接触电阻控制在20mΩ以内，长期使用不会因为触点氧化出现接触不良的问题，拨柄的滑动阻尼做了分段式设计，每切到一个档位会有清晰的触感反馈，

　　操作人员不需要看指示灯也能通过手感判断档位是否切换到位。从三维建模的细节处理来看，基座的所有棱角都做了R0.3的圆角处理，既符合注塑件的脱模工艺要求，也能避免装配时锋利边角划伤操作人员的手部或者导线绝缘层，拨柄的顶部做了防滑纹理的简化处理，实际生产时可以根据需求增加防滑纹提升拨动手感，引脚的根部做了凸台加固，能承受焊接时的外力拉扯，不会出现引脚歪斜断裂的问题。安装边界方面，开关整体的宽度不超过15mm，长度含安装耳控制在28mm以内，拨柄凸起的高度距离基座底面为10mm，在设备内部布局时只需要预留出拨柄前后滑动各3mm的行程空间，以及安装耳下方0.5mm的避让间隙即可完成装配，不需要额外预留过大的安装空间，

　　非常适合内部空间紧凑的小型电子设备使用。在电路功能实现上，这类线性滑动开关属于单刀三掷的结构形式，通过拨柄带动动触片在三个静触点之间滑动，实现不同回路的通断切换，和旋转式档位开关相比，它的操作方向是直线式的，在面板布局时可以和其他直线操作的按键、拨杆保持一致的操作逻辑，降低用户的学习成本，同时滑动式的结构没有旋转轴的磨损问题，长期反复操作的寿命能达到1万次以上，满足常规民用电子设备、小型工控设备的全生命周期使用需求。建模过程中需要特别注意安装耳的平面度公差，两个安装耳的底面需要保持在同一水平面上，平面度公差控制在0.1mm以内，否则锁附螺丝时会导致基座变形，挤压内部的动触片，出现档位切换卡滞、接触不良的问题，引脚的位置度公差也要控制在0.05mm以内，保证焊接时能顺利插入PCB的焊盘孔，不会出现偏位插不进去的情况。另外基座内部的滑槽尺寸要和动触片的尺寸做合理的间隙配合，单边间隙留0.1mm即可，间隙过大会导致动触片滑动时晃动，接触不稳定，间隙过小会出现滑动卡滞，拨动手感生硬的问题，拨柄与基座上盖的滑动槽之间也要留0.08mm的间隙，避免温度变化导致塑料件膨胀出现卡滞。
