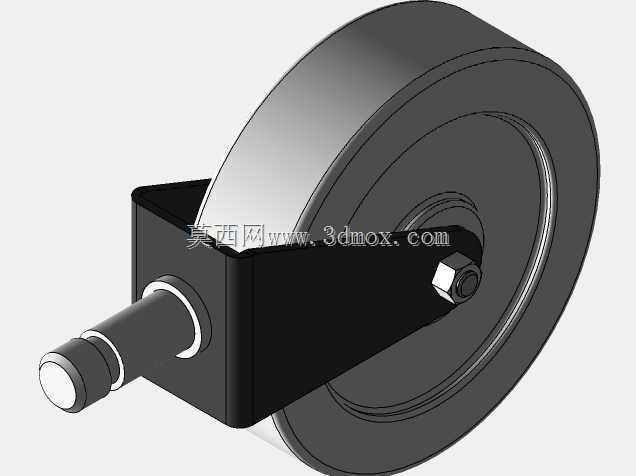

在工业生产场景里,脚轮是各类可移动设备底部的核心行走支撑部件,小到车间工位周转推车、办公移动家具,大到重型工业设备移位、仓储物流转运载具,都需要依靠脚轮实现低阻力位移与定点停靠支撑。这套脚轮总成采用分体式装配结构,核心由滚轮本体、U型安装支架、中心销轴、轮轴衬套、连接紧固件几个部分组成,所有零件的配合公差都经过实际装配验证,配套的完整装配动画可以清晰展示每一个零件的装配顺序与配合关系,能帮助结构设计人员快速理解脚轮的装配逻辑,也可直接作为非标设备移动机构设计的参考原型。

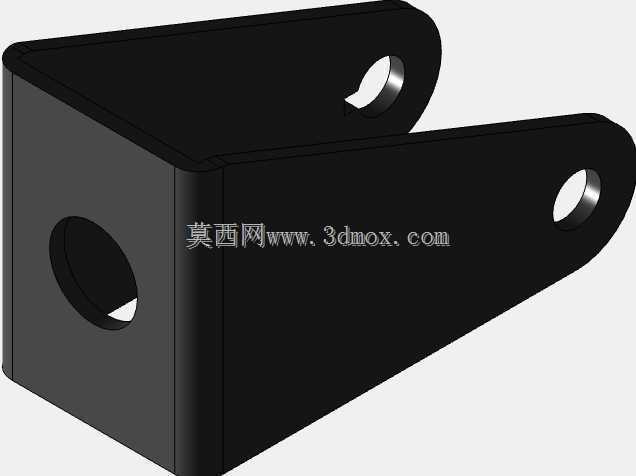

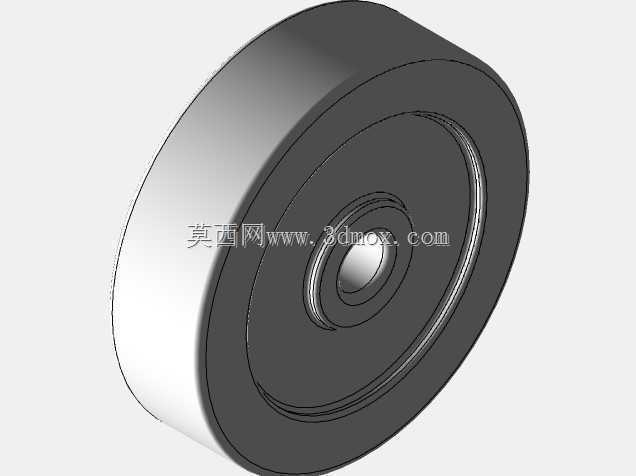

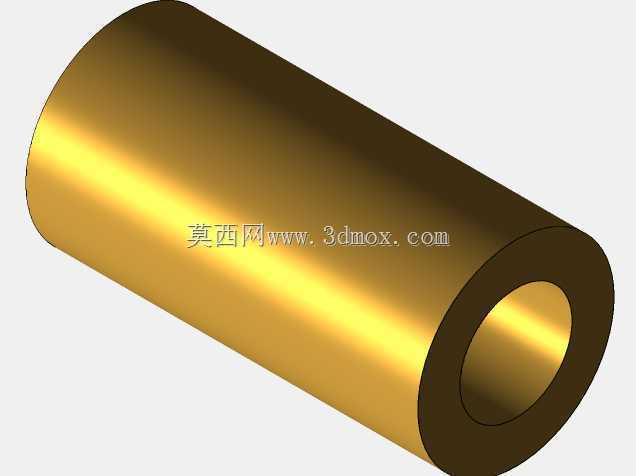

从实际使用场景来看,这类脚轮通常安装在设备底部的安装平面上,支架顶部的销轴结构可实现360度水平回转,满足设备任意方向的转向需求,滚轮采用宽面轮体设计,接触地面的面积更大,单位面积承压更小,在车间环氧地坪、水泥地面、普通硬质铺装地面上都能平稳行走,不会因为局部压强过大损伤地面。轮体与轮轴之间设置有减摩衬套,能降低滚动过程中的摩擦阻力,推动设备时不需要施加过大的外力,同时衬套结构也能减少轮轴的磨损,延长整体部件的使用寿命。U型支架采用双侧支撑结构,相比单侧悬臂支架的抗侧向载荷能力更强,在设备重载移位、经过地面凸起障碍或者转向受力不均时,支架不容易出现变形、开焊的问题,可靠性更高。

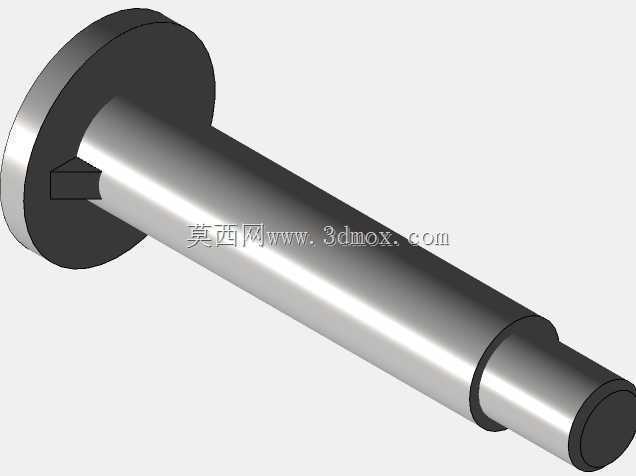

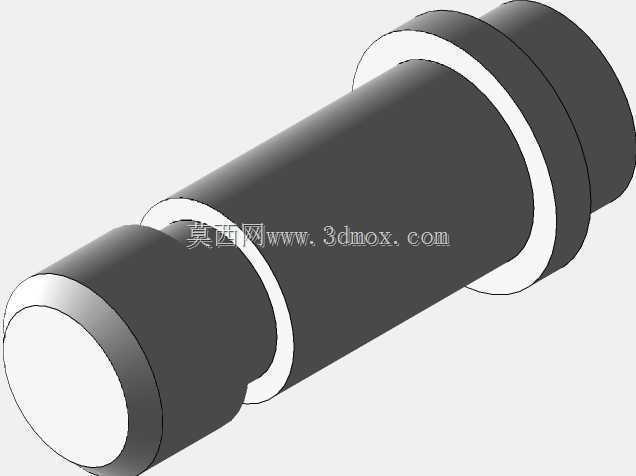

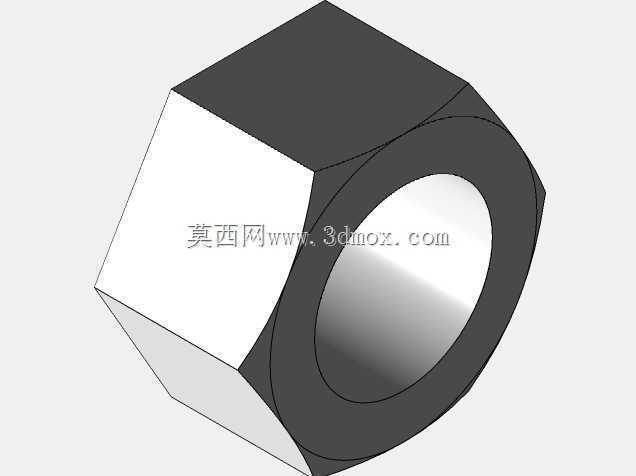

做结构设计的时候,首先要明确脚轮的安装边界:支架顶部的安装销轴直径、销轴伸出安装面的长度,需要和设备底部的安装孔位尺寸匹配,销轴与安装孔采用间隙配合,保证支架可以灵活回转,同时要设置轴向限位结构,避免脚轮在设备抬升时从安装孔内脱落。轮体的直径选择需要兼顾移动阻力与安装高度,轮径越大,越过地面小障碍的能力越强,滚动阻力越小,但对应的设备底部安装高度也会越高,会影响设备整体的重心稳定性,设计时需要根据设备的整体高度、额定载重做平衡选型。轮轴与支架的连接采用过盈配合加紧固件防松的结构,轮轴压入支架两侧的安装孔后,端部用锁紧件固定,避免设备长期行走震动导致轮轴窜动脱出。

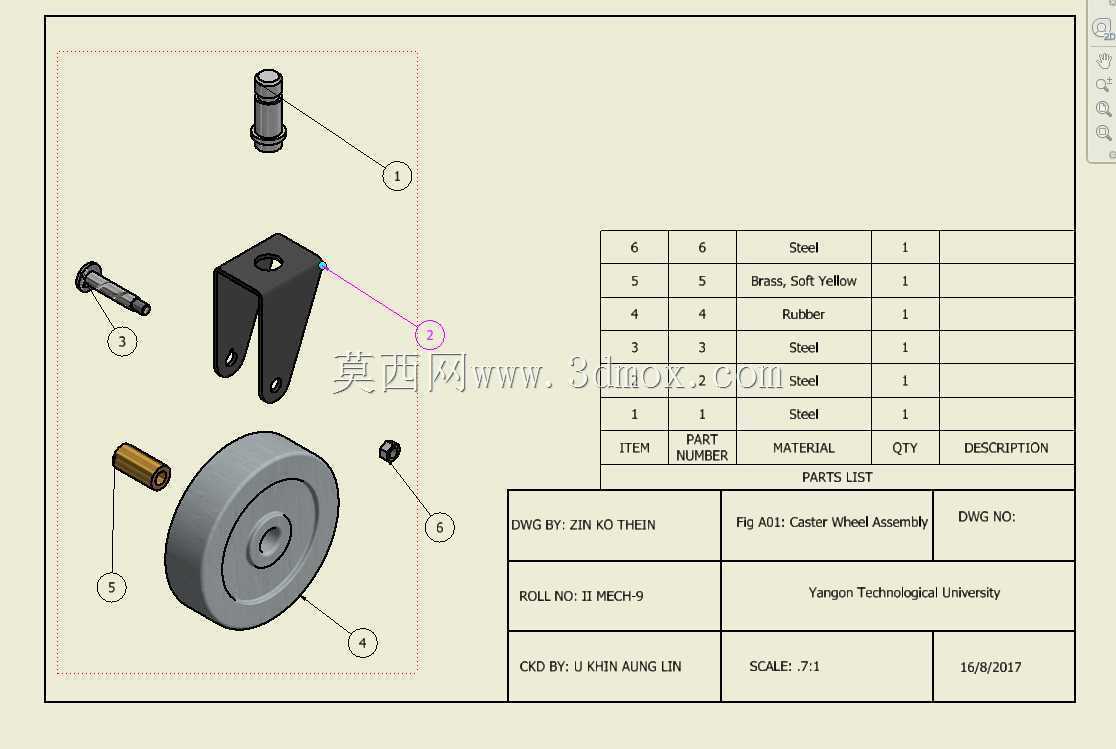

从零件选材来看,轮体根据使用场景不同可以选用不同材质,普通室内场景用尼龙或者聚氨酯材质,行走噪音小,不会损伤地面;重载工业场景可以选用铸铁或者钢质轮体,承载能力更强,适合大重量设备的移位需求。支架部分采用冲压钢板成型后做表面防锈处理,兼顾结构强度与耐腐蚀能力,销轴、紧固件等受力零件采用优质碳素结构钢加工,经过热处理提升表面硬度,增强耐磨性能。装配的时候需要先将减摩衬套压入轮体的中心孔内,再将轮体放入U型支架的开口中间,对齐轮轴安装孔后穿入轮轴,锁紧端部的固定件,之后再将顶部的回转销轴装入支架顶部的连接孔,做好轴向限位,最后检查轮体转动是否顺畅、支架回转是否无卡滞,确保整体装配精度符合使用要求。
在设备选型匹配时,单只脚轮的额定载重需要按照设备总重量乘以安全系数后除以脚轮数量来计算,通常安全系数取1.5-2,避免地面不平整导致单只脚轮承受过大载荷出现损坏。如果设备需要经常在有坡度的地面使用,还可以选配带刹车功能的同结构脚轮,在停驻时锁定滚轮转动与支架回转,避免设备出现滑移。这套结构的所有配合面都做了公差适配,建模时还原了真实的装配间隙,不会出现零件干涉的问题,装配动画完整演示了从单个零件到总成的完整装配流程,对于刚接触机械结构设计的人员来说,可以直观理解装配约束的设置逻辑、零件配合的公差选择依据,也可以直接在此结构基础上修改尺寸参数,适配不同载重、不同安装尺寸的定制化脚轮设计需求,缩短非标设计的周期。
