力特PDM LX880089保险丝模块结构设计

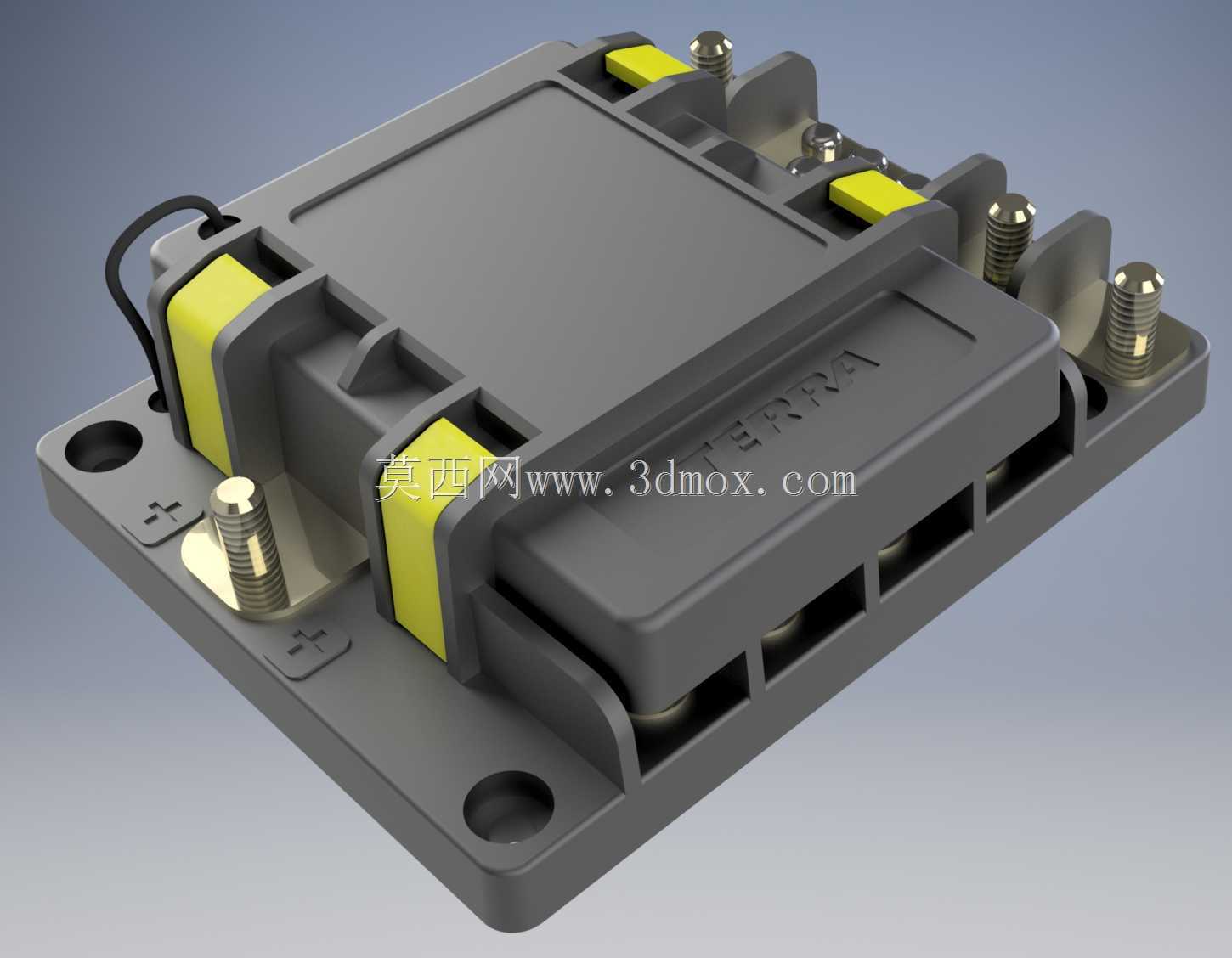

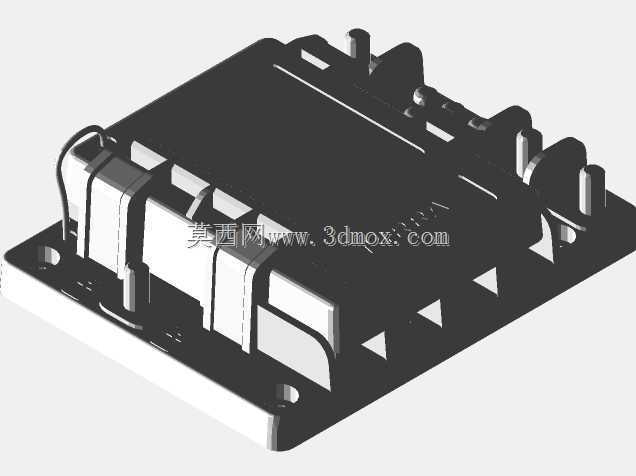

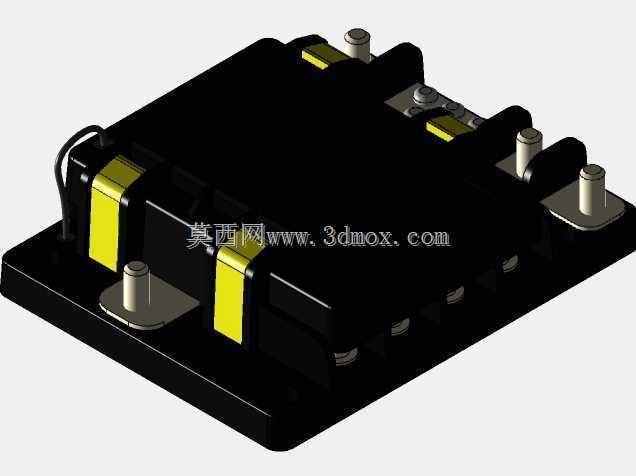

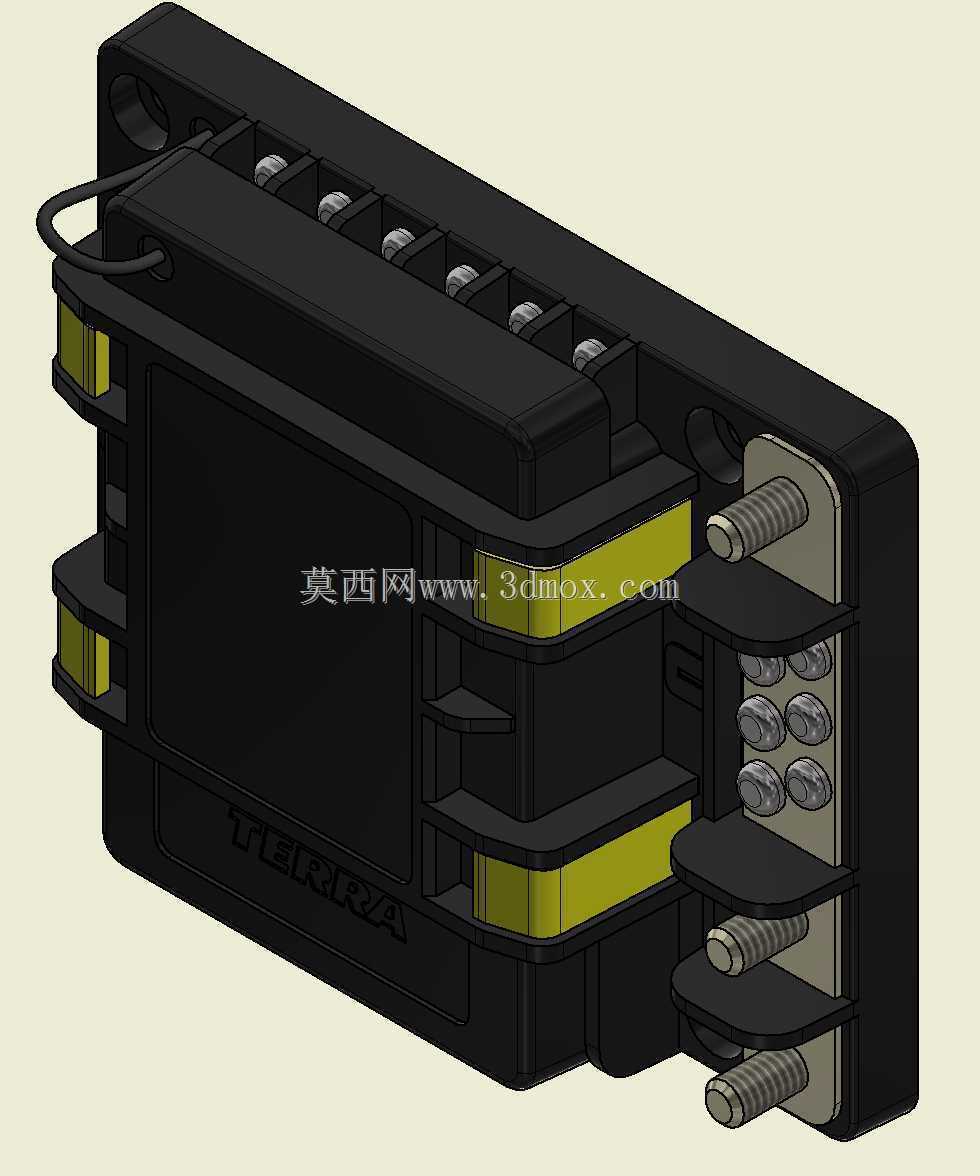

　　这款保险丝模块主要面向直流配电场景的支路保护需求，常见于特种车辆、改装房车、工业控制柜内的低压直流供电回路中，承担单路或多路负载的过流熔断保护功能，避免单路负载短路或过载时波及整条供电母线，保障核心用电设备的供电稳定性。从结构设计来看，整个模块采用一体化塑封外壳，主体为阻燃黑色工程塑料材质，外壳侧边预留了多层安装固定位，既可以通过侧边的安装孔配合螺丝完成面板固定，也能适配标准导轨卡扣安装，适配不同柜体内部的安装布局需求。模块的接线端分为输入与输出两个区域，输入端采用大电流螺栓接线柱，适配多股粗线径线缆压接，能够承载主回路的大电流输入，螺栓柱周边做了凸起的绝缘挡边，避免接线后线缆晃动造成的极间短路风险；输出端排布了多路对应的保险丝位，

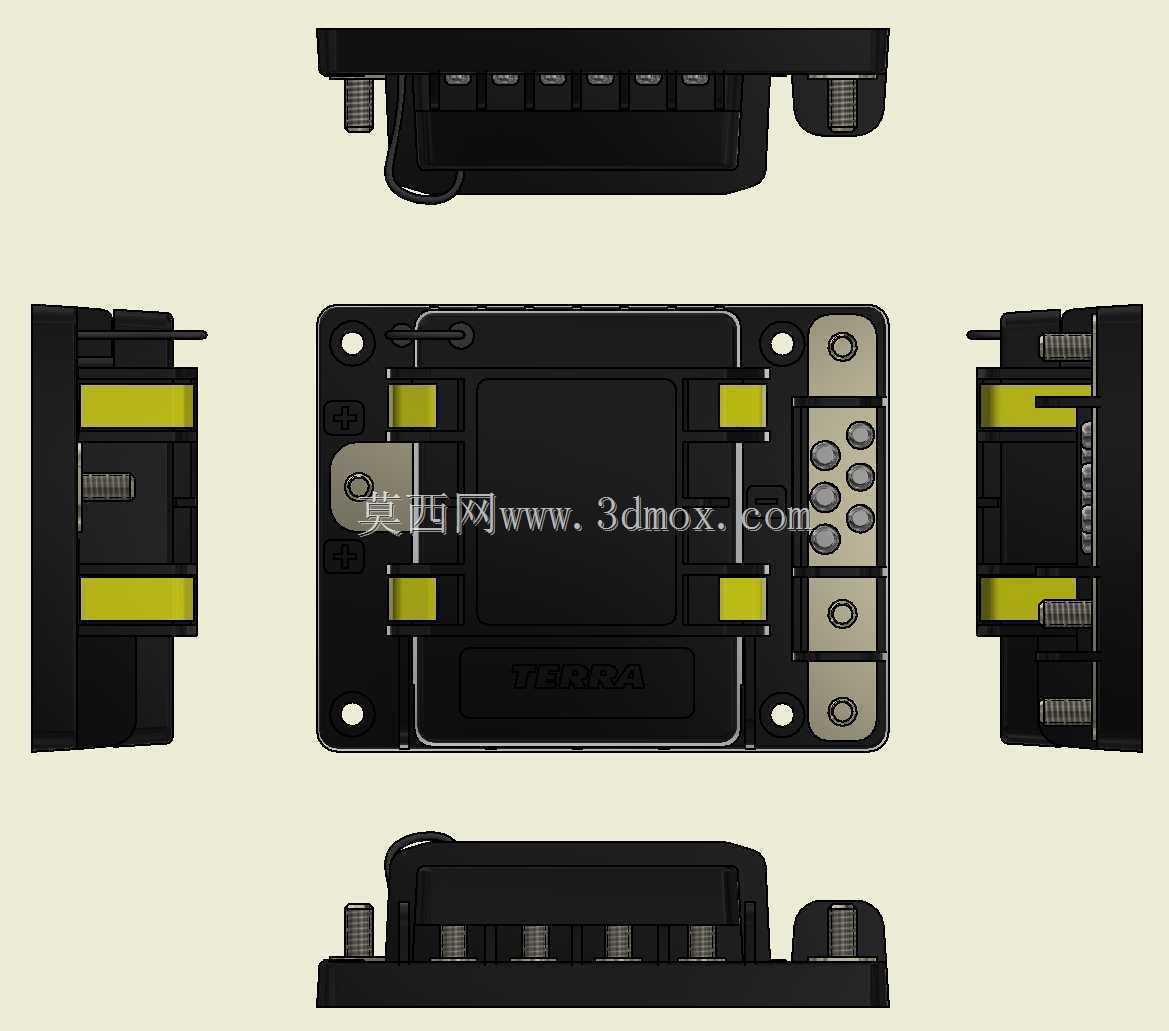

　　每一路都对应独立的接线端子，端子间距经过严格核算，满足低压电气的爬电距离要求，即使在潮湿、多粉尘的工业环境下也能避免极间拉弧。设计过程中完全参照原厂二维图纸的尺寸链进行建模，所有安装孔位、接线柱伸出长度、端子间距都严格匹配实物参数，建模时特意将上盖与主体做了一体化布尔合并，还原成品模块不可拆卸的实际装配状态，避免建模时拆分多余零件给后续装配仿真带来不必要的干扰。模块侧面的黄色标识区是原厂的规格标注位，建模时保留了该区域的凸起结构，方便后续做丝印标识的贴图处理。从安装边界来看，模块整体为长方体结构，接线端的螺栓伸出长度需要在柜体布局时预留足够的接线操作空间，输入端螺栓的轴线方向与模块安装面平行，输出端端子的接线方向与输入端保持一致，

　　能够实现柜内线缆的同向排布，减少线缆弯折带来的应力损伤。在实际选型应用中，这类保险丝模块相比传统的独立保险丝座，集成度更高，能够在有限的安装空间内完成多路负载的集中保护，模块内部的汇流排已经做了预成型设计，不需要用户额外制作主回路汇流排，能够大幅减少柜内的接线工作量，同时降低人工接线带来的虚接、错接风险。建模时还原了模块表面的品牌标识凹槽，以及外壳上的散热筋结构，这些细微的散热筋能够在模块长时间通过额定电流时，增加外壳与空气的接触面积，辅助内部汇流排散热，避免高温累积造成塑料外壳老化加速。模块的安装孔位做了沉头设计，安装后螺丝头不会突出外壳表面，不会与周边布线产生干涉，沉头孔的深度经过核算，既能够保证螺丝的锁紧强度，

　　又不会打穿外壳内部的绝缘层。在三维装配验证环节，将该模块导入整机配电单元的装配体中，可以直接验证其与周边断路器、接线端子排的间隙是否满足电气安全要求，也能模拟接线后的线缆弯曲半径是否符合布线规范，提前发现布局干涉问题，减少实物打样后的整改工作量。对于做特种车辆配电系统设计的工程师来说，这类精准的三维模型能够直接放入整车电气架构的装配文件中，完成整车布线的走向规划，核算线缆长度，避免后期实车装配时出现线缆长度不足、与周边结构件干涉的问题。模块的整体外形做了圆角过渡处理，没有尖锐的棱角，在安装操作时不会划伤施工人员的手部，也不会划破线缆的绝缘层，这些细节结构在建模时都做了完整还原，没有做简化处理，保证模型用于装配仿真时的真实性。
