摩托车发动机离合器从动篮结构设计

　　离合器篮作为摩托车湿式多片离合器的核心承载构件，主要应用于跨骑式、踏板式燃油摩托车以及大排量电动摩托车的动力传动系统中，安装于发动机曲轴输出端与变速器输入轴之间的离合器腔室内，是动力切断与接合动作的核心承载基体。日常骑行过程中，骑手捏动离合手柄触发离合机构动作时，离合器篮需要承受摩擦片组轴向压紧与释放过程中的周向冲击载荷，同时还要承接发动机转速突变带来的扭转振动，其结构强度与形位公差直接决定了离合操作的手感、动力传递的平顺性以及整套离合系统的使用寿命。

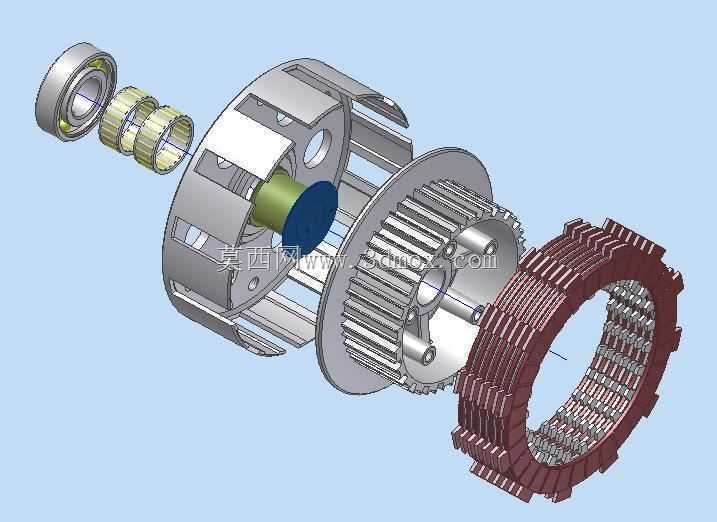

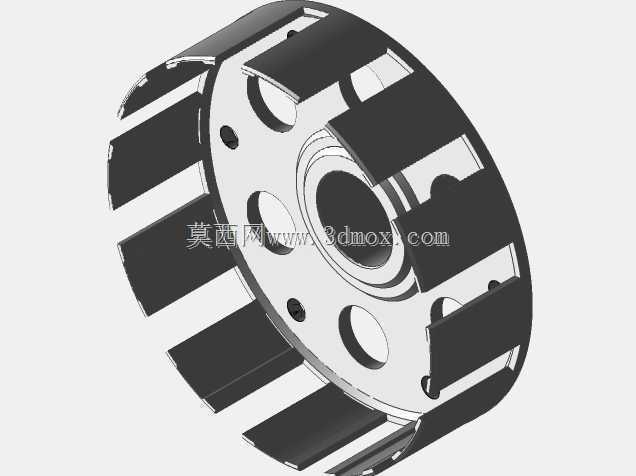

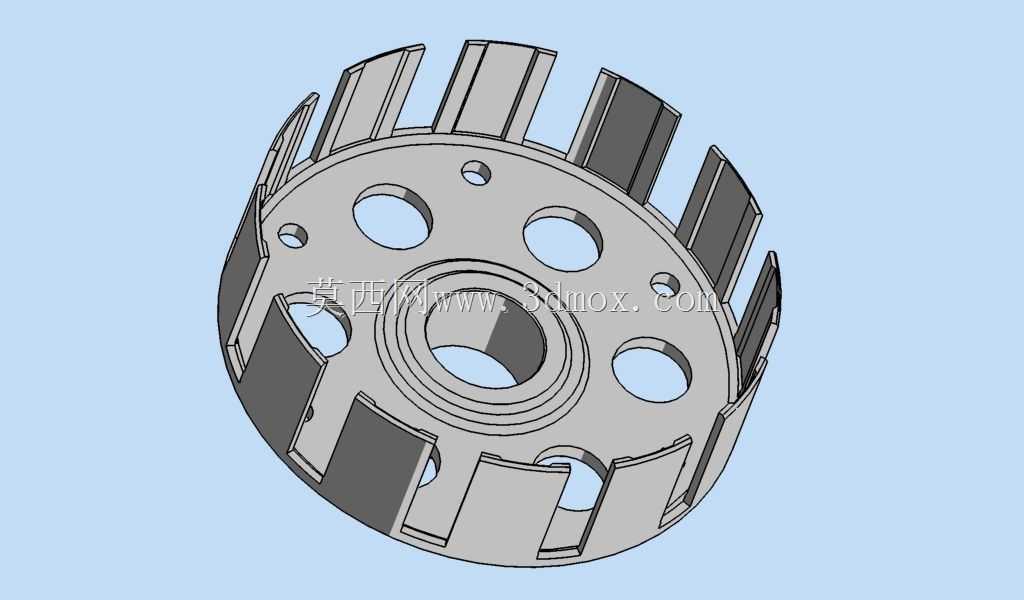

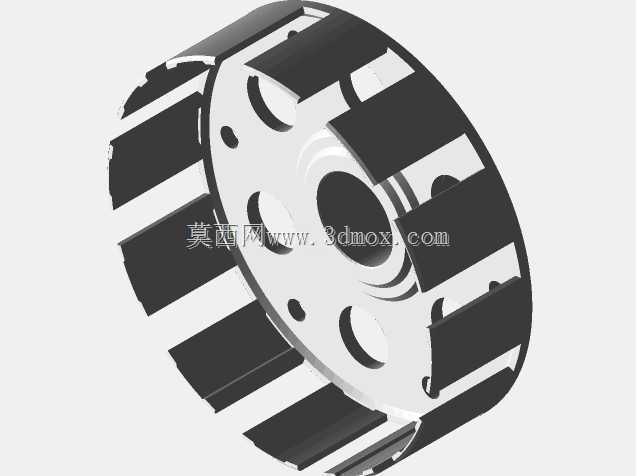

　　从实际功能特性来看，该离合器篮采用周向均匀分布的立式卡槽结构，卡槽数量与摩擦片外齿数量完全匹配，能够为主动摩擦片提供周向滑动的导向轨道，保证摩擦片在轴向移动过程中无卡滞、无偏斜；中心设置的阶梯式安装孔，一端用于匹配轴承实现与离合器中心套的转动配合，另一端预留的花键连接位可与初级减速从动齿轮刚性连接，将曲轴输出的动力平稳导入离合器总成。篮体端面开设的多个圆形减重孔，在不降低整体结构刚度的前提下，有效降低了旋转件的转动惯量，减少发动机变速过程中的动力损耗，同时能够为离合器腔室内的润滑油提供流动通道，帮助摩擦片在高频接合过程中快速散热，避免长时间半联动状态下出现摩擦片烧蚀的问题。

　　在设计思路层面，该结构首先重点考量了周向卡槽的受力分布，将卡槽与篮体主体的连接位置做了圆弧过渡处理，避免应力集中导致的卡槽断裂问题——这也是很多小排量摩托车离合器常见的失效形式，高转速下频繁急加速时，卡槽根部如果存在直角应力集中，很容易在冲击载荷下出现裂纹甚至断裂。其次，篮体的整体轴向高度经过反复校核，既保证摩擦片组在完全分离状态下有足够的行程间隙，避免出现离合分离不彻底、挂挡打齿的问题，又不会因为高度过高导致离合器腔室的轴向尺寸冗余，挤占发动机内部其他构件的安装空间。中心安装孔的同轴度公差严格控制在0.02mm以内，保证离合器篮高速旋转时的动平衡精度，减少发动机怠速状态下的离合异响问题。

　　从安装边界与尺寸适配来看，该离合器篮的最大外圆直径适配常规125-250cc排量单缸摩托车的离合器腔室安装空间，外圆与离合器腔室内壁预留了足够的安全间隙，避免旋转过程中出现剐蹭；周向卡槽的宽度尺寸与摩擦片外齿的配合间隙控制在0.1-0.2mm之间，间隙过小会导致摩擦片滑动卡滞，离合分离不彻底，间隙过大则会在动力接合瞬间产生明显的撞击异响，加速齿面磨损。篮体背面的定位止口尺寸与初级从动齿轮的定位台阶完全匹配，装配时能够快速实现同轴定位，降低装配过程中的调校难度，同时保证动力传递过程中无偏心晃动。端面的多个小孔除了减重通油的作用外，还可作为动平衡校正的去重位置，生产过程中可根据动平衡测试结果在对应孔位去除少量材料，将整体动平衡量控制在允许范围内，避免高转速下出现发动机振动过大的问题。

　　实际装车应用中，该结构的离合器篮能够适配常规纸质基摩擦片与橡胶基摩擦片，卡槽表面的粗糙度经过严格控制，能够减少摩擦片外齿的滑动磨损，长期使用后不会出现卡槽磨出台阶导致的离合卡滞问题。针对越野场景下的高负荷使用需求，篮体的壁厚经过针对性加强，能够承受频繁急加速、弹离合操作带来的冲击载荷，不会出现普通民用离合器篮容易出现的卡槽变形问题。润滑油通过端面的减重孔进入卡槽内部后，能够在摩擦片滑动过程中形成均匀的油膜，既可以减少摩擦片的磨损，又能缓冲动力接合瞬间的冲击，让离合接合过程更加线性，提升骑行过程中的操控体验。
