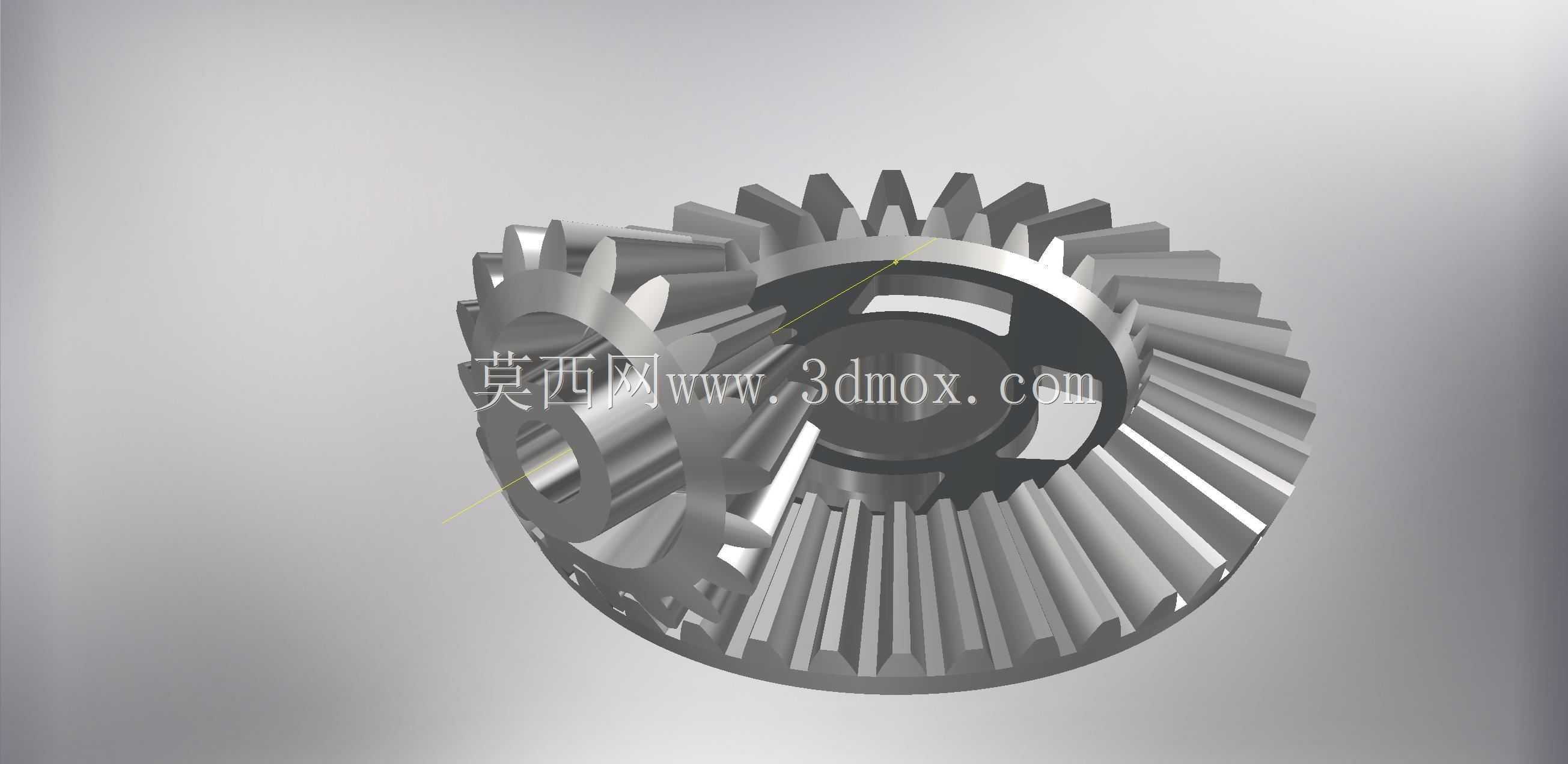

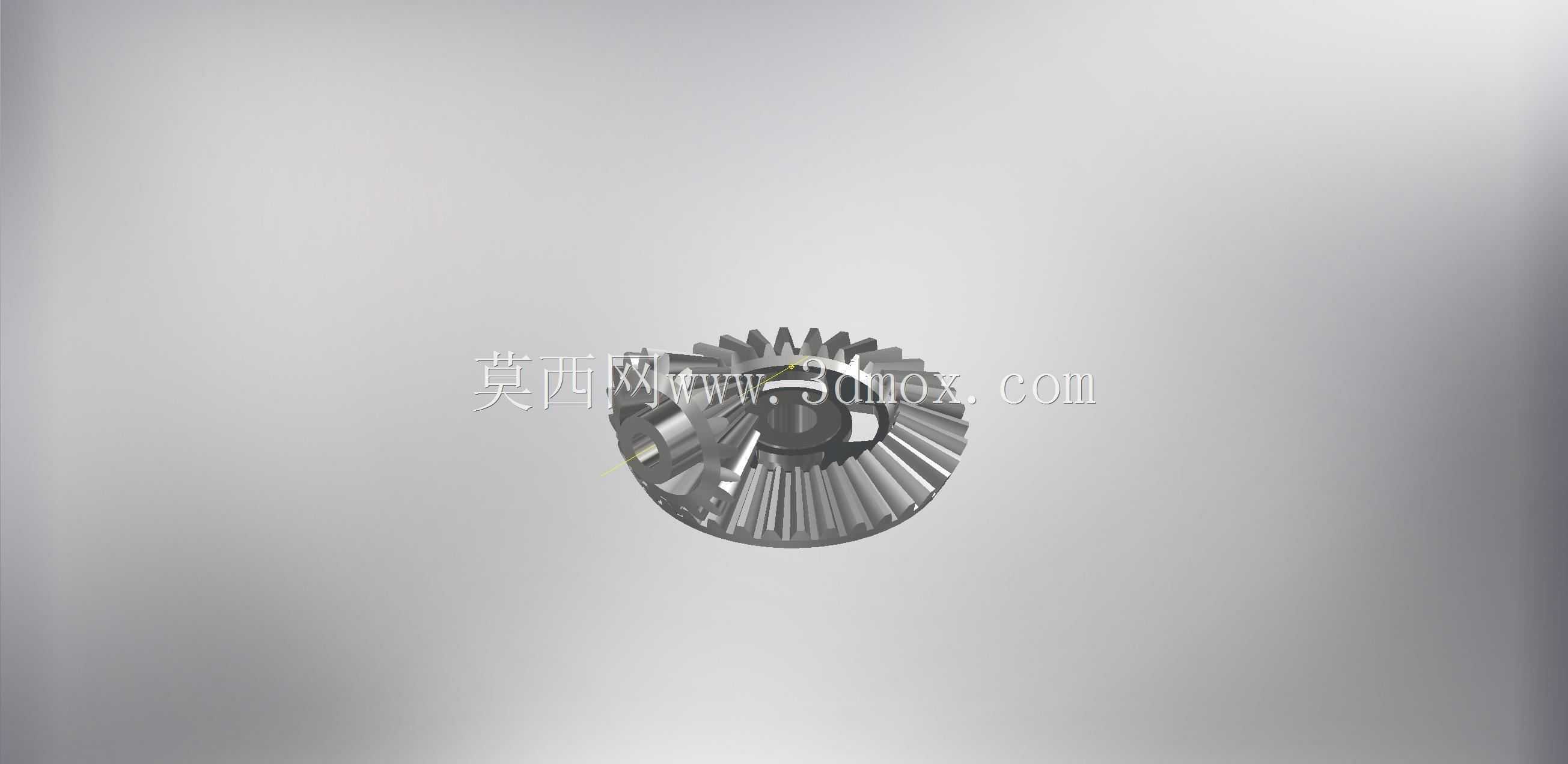

1:2传动比锥齿轮结构设计参考模型

　　在汽车差速器、机床主轴转角传动、工程机械分动箱这类需要实现90度相交轴动力传递的场景里，锥齿轮是核心的传动承载部件，这款1:2传动比的锥齿轮，正是针对这类垂直轴扭矩传递工况做的结构设计，能覆盖多数中小载荷的正交传动需求。做这类锥齿轮设计的时候，首先要卡准的是安装距的边界，因为锥齿轮的啮合接触区完全靠安装距保证，一旦安装距偏差超过0.05mm，就会出现齿面偏载，要么是小端接触加剧磨损，要么是大端接触导致传动噪音陡增，严重的时候甚至会出现断齿故障。这款齿轮的齿形采用的是渐开线锥齿廓，分度圆锥角按照1:2的传动比做了精准匹配，主动轮与从动轮的分度圆锥角之和严格控制在90度，保证正交安装的时候齿面能实现全齿宽啮合，

　　不会出现轴向的额外分力增大轴承负载。从实际使用场景来看，这类锥齿轮常被用在轻型载货汽车的分动箱取力结构、小型工程机械的手动换向传动机构，还有部分非标自动化设备的垂直轴动力输出端，因为1:2的传动比属于减速增扭的常用配比，输入端接高转速低扭矩的动力源，输出端就能得到转速减半、扭矩翻倍的动力输出，刚好匹配多数执行端需要大扭矩低转速的工况需求。设计过程中，齿厚是按照接触疲劳强度和弯曲疲劳强度双重校核来确定的，齿顶高系数取常规的1，顶隙系数取0.2，保证啮合的时候齿顶不会和对方的齿根发生干涉，同时预留足够的润滑脂存储间隙，避免高速运转的时候齿面出现干摩擦。齿向的修形量也做了针对性调整，因为锥齿轮在运转的时候会受载产生微量的弹性变形，

　　修形之后能让受载状态下的接触区刚好落在齿面中部，不会因为变形导致接触区偏移到齿端，这一点在频繁正反转的传动场景里尤其重要，能大幅降低冲击载荷对齿面的损伤。从安装边界来看，这款齿轮的背锥端面做了定位止口设计，和安装轴的配合采用H7/k6的过渡配合，既能保证装配的时候的同轴度，又不会因为配合过紧导致拆装困难，轴向固定采用圆螺母加止动垫圈的结构，能承受双向的轴向载荷，不管是正转还是反转，都不会出现齿轮轴向窜动的问题。齿面的粗糙度要求控制在Ra1.6以内，这样能降低运转时候的摩擦损耗，同时减少噪音产生，齿轮的轮毂部分做了轻量化的挖槽设计，在保证轮毂强度足够的前提下，尽可能降低转动惯量，减少启停时候的冲击，这对于需要频繁换向的传动机构来说，

　　能有效降低驱动端的负载波动。很多工程师在做锥齿轮选型或者建模的时候，经常会忽略轮坯的安装基准面设计，要么是基准面和轴线的垂直度不够，要么是背锥的加工精度不足，导致装配之后啮合间隙不均匀，这款模型里特意把各个安装基准的形位公差要求都做了明确的结构体现，参考的时候可以直接对应到实际加工的工艺要求里，不用再反复核对基准匹配关系。另外，配套的参考资料里包含了不同角度的视图和装配关系示意，能清晰看到齿轮和配对齿轮、轴承、安装轴的位置关系，在做整机结构布局的时候，可以直接参考这些尺寸边界来预留安装空间，避免出现装配干涉的问题。要知道锥齿轮传动和圆柱齿轮传动最大的区别，就是它的轴向定位要求更高，不仅要保证径向的同轴度，还要严格控制两个齿轮的轴向相对位置，所以在设计安装结构的时候，必须预留轴向调整的垫片位置，这款模型的轮毂和轴承定位端面之间就预留了调整垫片的安装空间，装配的时候可以通过增减垫片厚度来调整啮合间隙，把接触区调整到最佳位置，这也是实际工程应用里非常实用的设计细节。对于学生或者刚入行的结构工程师来说，参考这个模型的时候，不要只看齿形的外形，要重点关注它的安装结构设计、基准选择、各个配合面的尺寸关系，这些才是实际生产加工里真正影响产品性能的部分，很多时候齿形加工精度够了，但安装结构设计不合理，一样会导致齿轮早期失效。
