紧凑型微型铜铝复合散热装置结构设计

　　在小功率电力电子设备、紧凑型稳压电源模块、小型工控板卡的热管理场景中，散热组件的体积占用与换热效率往往是结构设计阶段需要平衡的核心矛盾，这款微型散热结构正是针对这类空间受限的热交换需求开发。从实际应用场景来看，这类微型散热装置可直接适配小容量交流稳压器的功率器件散热、车载低压控制模块的被动散热、桌面级小型工控终端的热源导热，不需要额外预留大尺寸安装空间，就能满足持续工况下的热量导出需求。

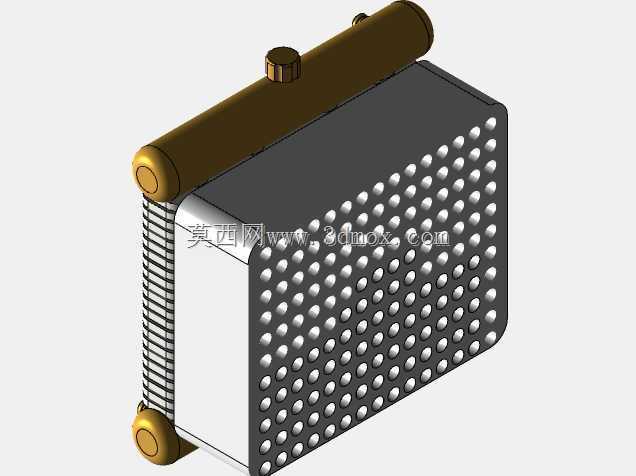

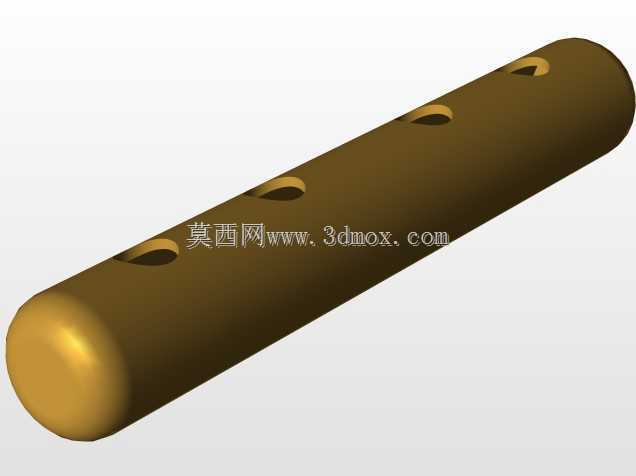

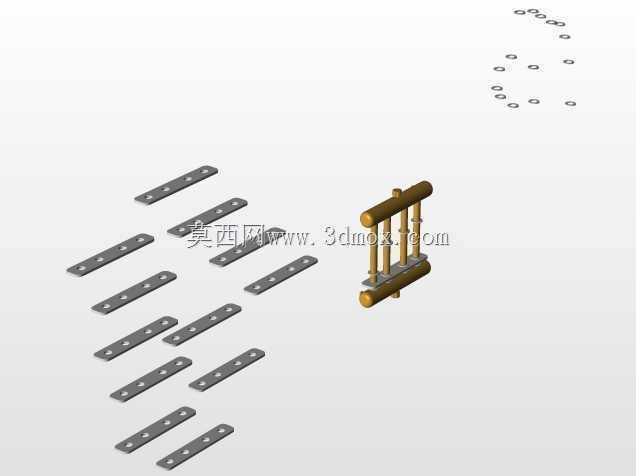

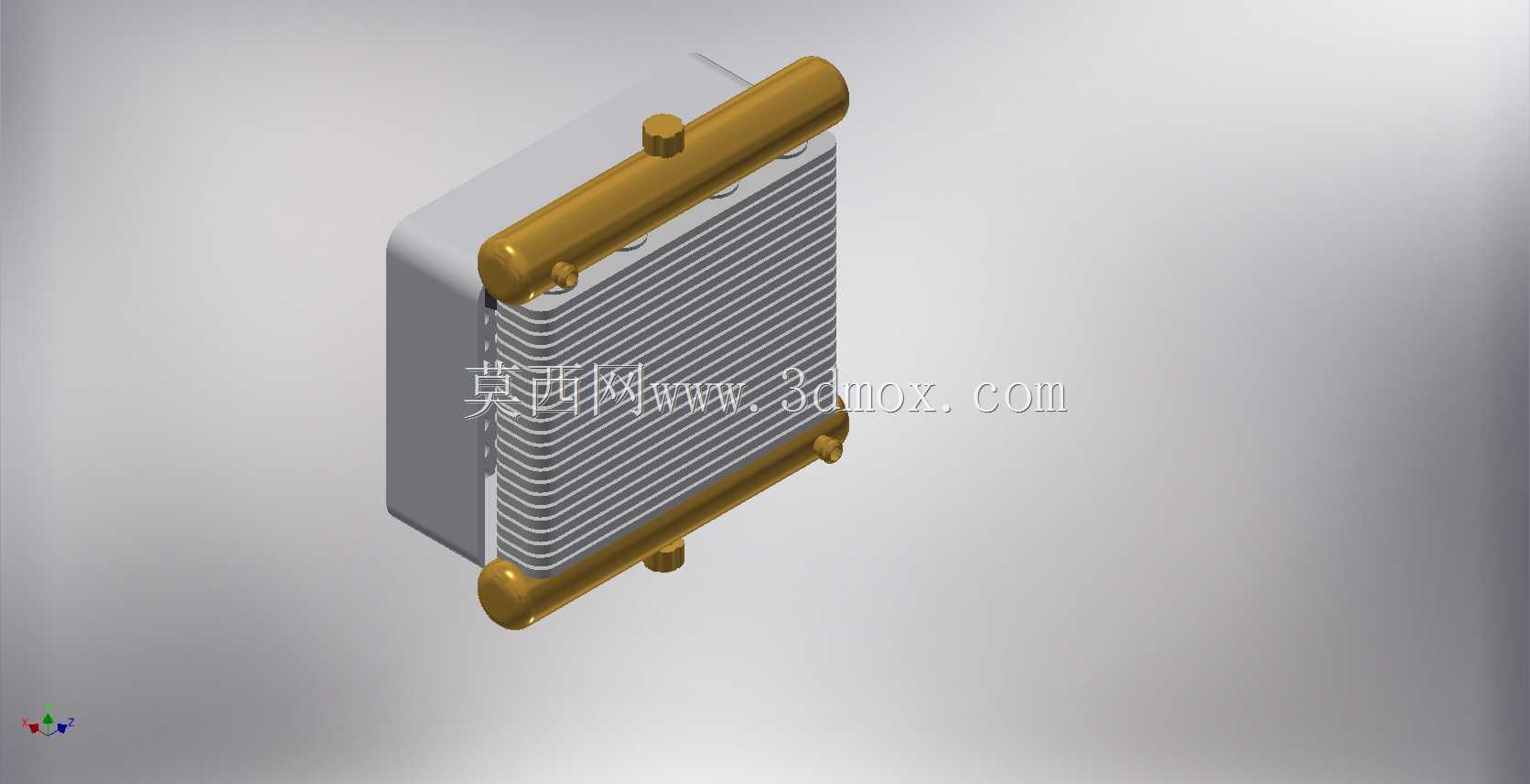

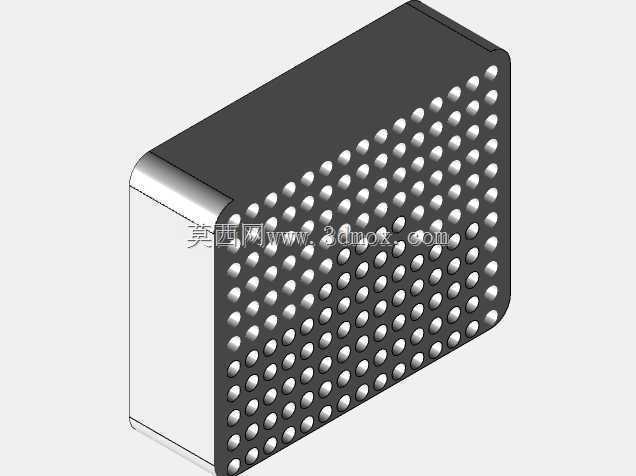

　　从结构设计逻辑来看，这款散热装置采用铜质流道端盖搭配铝制翅片芯体的复合结构，两侧的铜质集流管采用一体化压铸成型结构，进出水口直接集成在端盖结构上，不需要额外加装管路接头，减少了装配环节的密封泄漏风险。中间的散热翅片采用密齿型平直翅片结构，翅片间距控制在1.2mm，既保证了足够的换热接触面积，又不会因为翅片过密导致风阻过大，适配自然对流或低转速小风扇的风冷场景。在结构强度设计上，两侧铜质端盖与铝制翅片芯体采用胀接加焊接的复合连接工艺，既保证了热传导路径的低阻特性，又能承受常规工况下的温度交变应力，不会因为长期冷热循环出现结合面松动、热阻上升的问题。

　　从安装边界尺寸来看，这款散热装置整体轮廓控制在极小的尺寸范围内，主体芯体厚度不超过40mm，集流管突出芯体的高度不超过8mm，整体安装面为平整的矩形平面，可直接通过两侧端盖上预留的安装孔固定在功率器件的安装基板上，安装孔位采用标准M3螺纹孔，孔位间距适配多数小功率TO封装、贴片封装功率器件的通用安装布局，不需要额外定制转接板。在实际选型使用时，需要注意安装面的平面度公差控制在0.05mm以内，安装时涂抹均匀的导热硅脂，降低接触热阻，保证热量能够顺畅从热源传导到散热芯体。

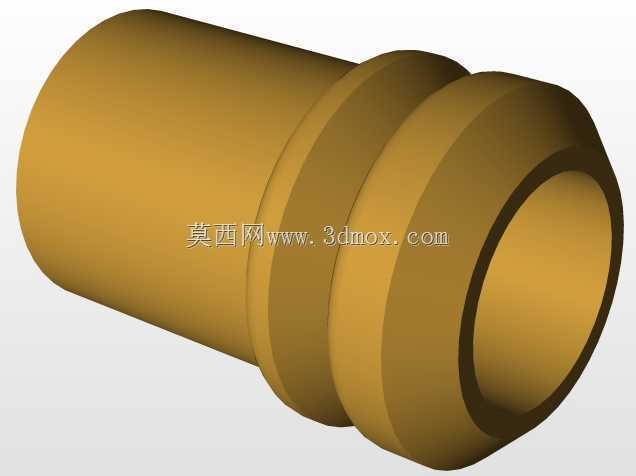

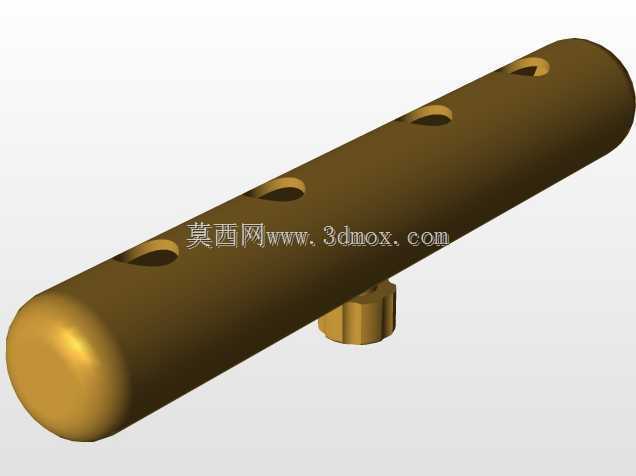

　　从功能特性来看，这款微型散热装置既可以作为被动风冷散热组件使用，依靠翅片与周围空气的自然对流带走热量，适配热流密度不超过0.8W/cm²的热源场景；也可以在集流管内通入冷却介质，作为小型液冷换热组件使用，此时换热效率可提升3倍以上，能够满足热流密度2W/cm²以内的热源散热需求。在结构细节处理上，翅片边缘做了0.2mm的圆角钝化处理，避免装配过程中划伤操作人员或周边线路，集流管的进出水口采用标准快插接口尺寸，可直接适配外径4mm的柔性冷却管路，不需要额外加工转接结构。

　　在设计过程中，针对小尺寸散热结构容易出现的流道分配不均问题，特意在两侧铜质集流管内部设计了导流凸台，保证进入每一层翅片流道的冷却介质流量均匀，不会出现边缘流道流量过大、中心区域流道滞流的问题，最大化利用全部换热面积。同时，整体结构没有多余的突出部件，所有棱角都做了倒角处理，在紧凑安装空间内不会与周边的电容、接线端子等元器件发生干涉，非常适合堆叠式安装的高密度电子设备内部使用。针对长期使用的可靠性问题，铜质部件表面做了钝化处理，铝制翅片表面做了阳极氧化处理，能够耐受常规工业环境下的潮湿、盐雾侵蚀，不会因为长期使用出现表面氧化层增厚导致热阻上升的问题，使用寿命可以满足工业设备10年以上的使用周期要求。
