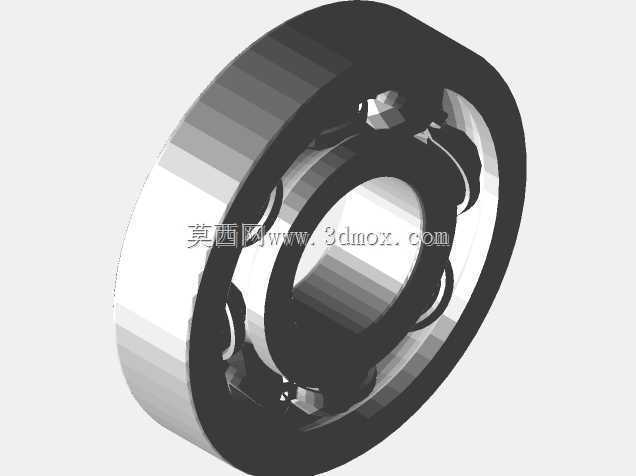

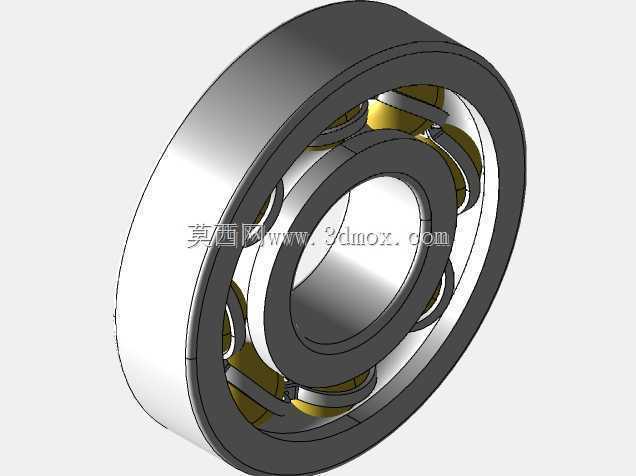

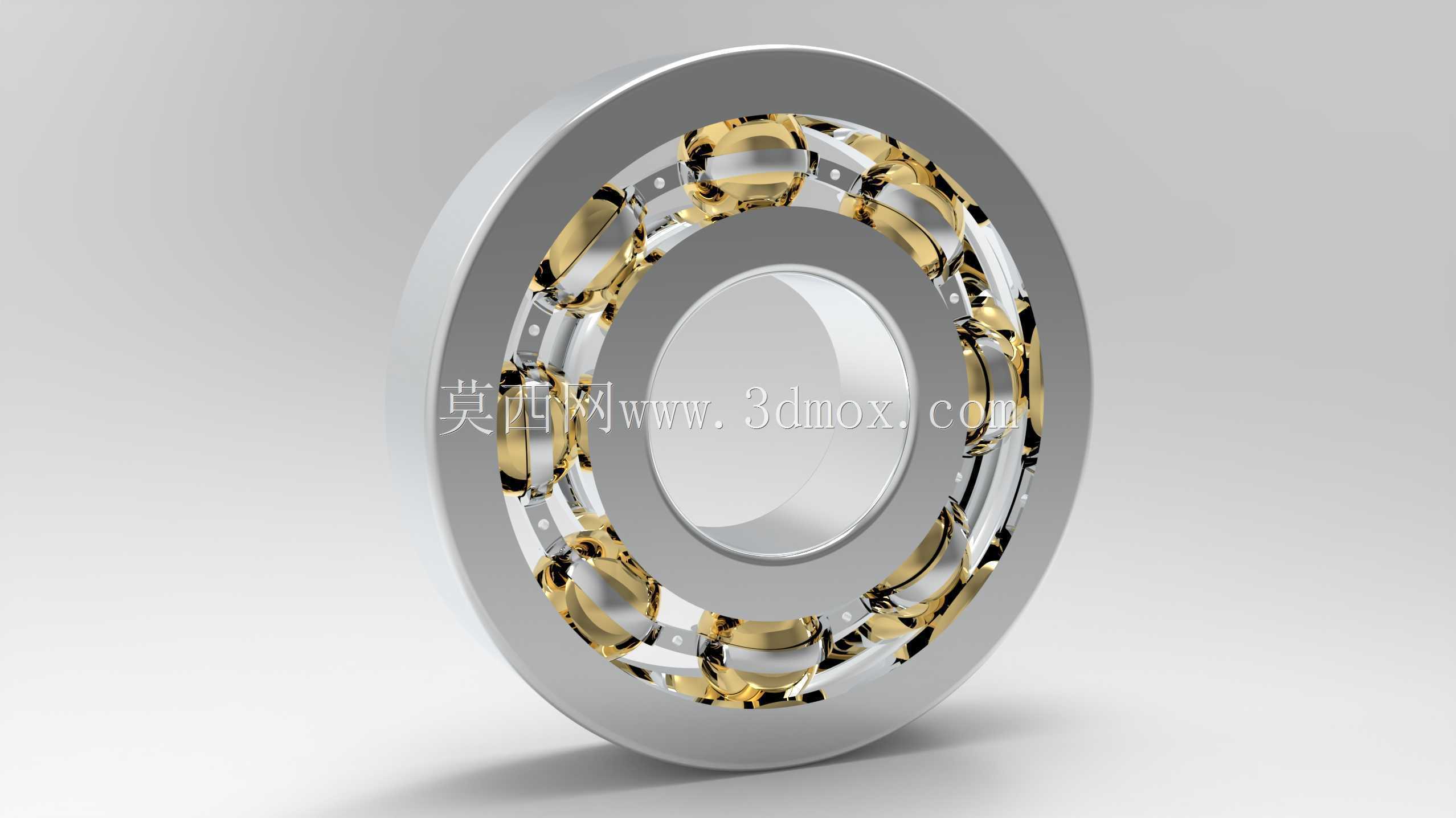

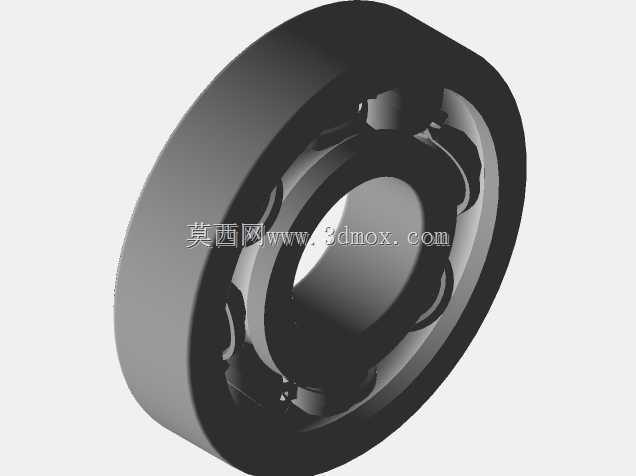

在各类旋转传动设备的结构设计中,滚动轴承是应用覆盖范围最广的核心支承部件,从民用家电的电机转轴、工业生产线的输送辊道,到重型工程机械的传动系统、精密机床的主轴单元,几乎所有存在相对旋转运动的机械结构中,都需要这类零件承担径向载荷、约束轴系轴向窜动、降低旋转摩擦阻力的作用。本次构建的深沟球轴承三维数模,完整还原了实体零件的全部装配结构,包含内圈、外圈、冲压保持架、滚动钢球四个核心组成部分,建模过程严格遵循滚动轴承的通用设计规范,各零件间的配合间隙完全符合实际装配的公差要求,可直接用于设备整体装配的干涉校验、运动仿真演示,也可作为非标轴承改型设计的基础参照模板。

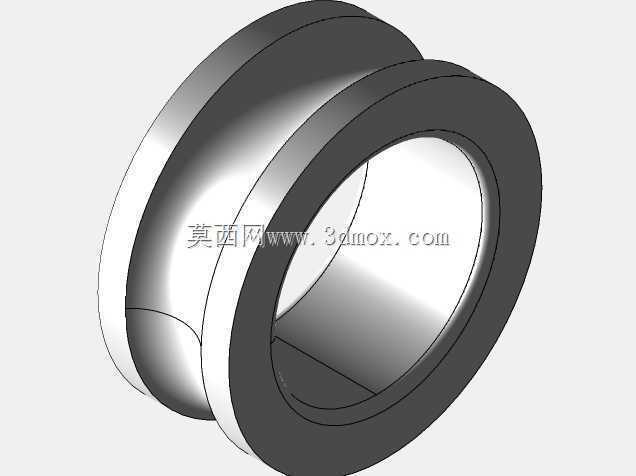

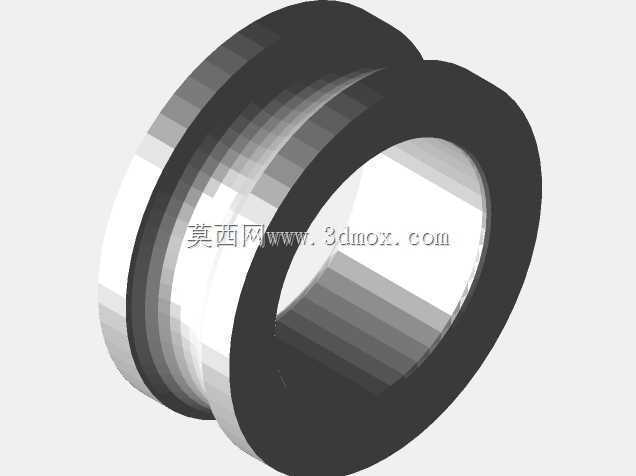

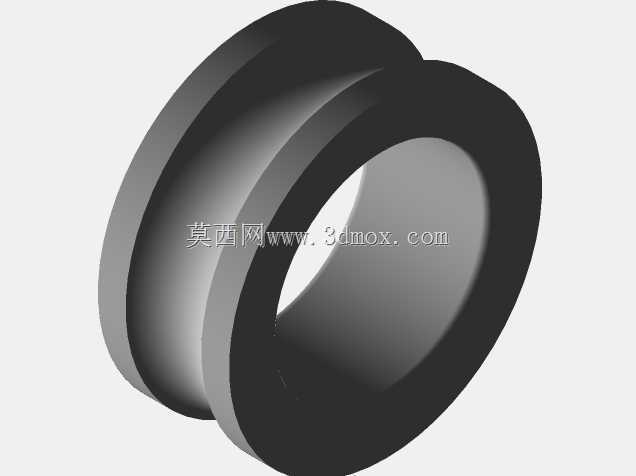

从实际工程应用的角度看,这类深沟球轴承的适用场景十分宽泛,既可以在低转速、轻载荷的轻工设备中承担转轴支承作用,也能通过优化密封结构、调整钢球数量与滚道曲率,适配高转速、中等冲击载荷的工业传动场景。建模过程中,首先确定了轴承的核心公称尺寸边界:内圈内径为标准配合轴径,建模时预留了与轴类零件过盈配合的公差带参考,内圈的滚道曲率半径按照钢球直径的0.515-0.52倍取值,保证钢球与滚道的接触应力分布在合理区间,避免运行过程中出现滚道点蚀、钢球卡滞的问题;外圈外径为与轴承座安装孔配合的基准尺寸,建模时同样标注了配合公差的参考范围,外圈的外侧圆柱面为安装定位基准,无额外异形结构,适配绝大多数标准轴承座的安装要求。

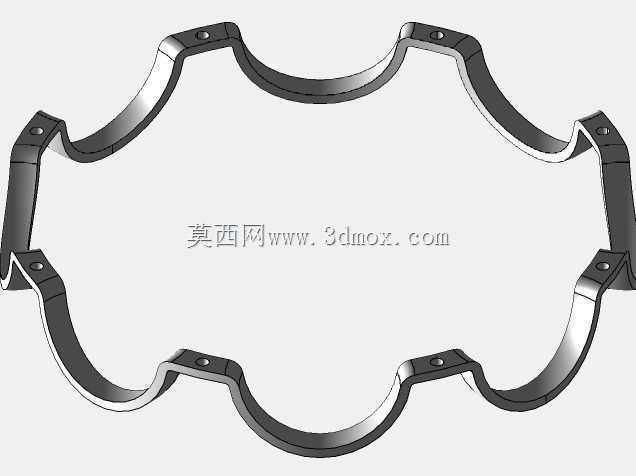

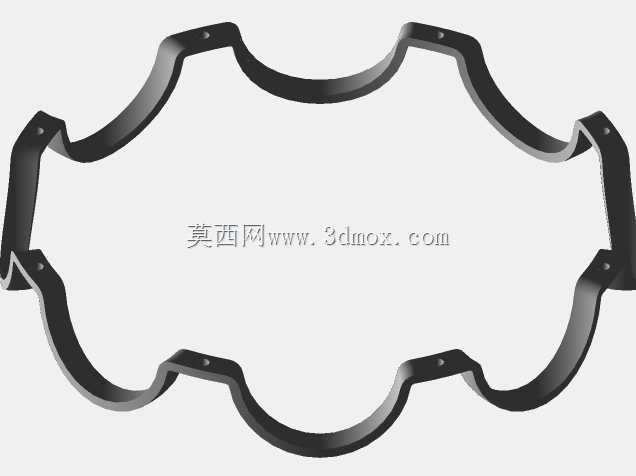

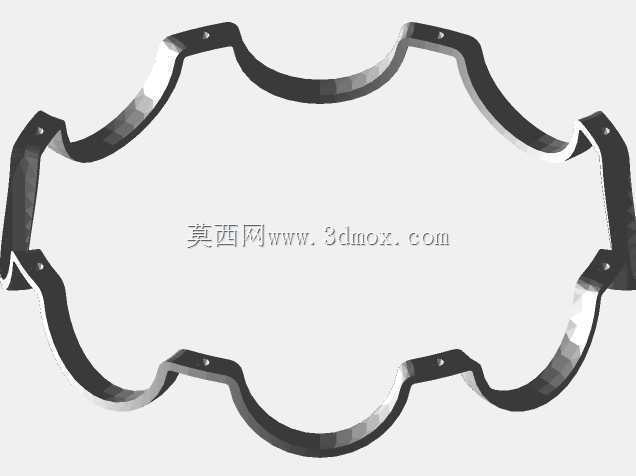

保持架部分采用浪形冲压结构设计,这也是中小型深沟球轴承最常用的保持架形式,建模时完整还原了保持架的兜孔结构、铆钉连接位置,每个兜孔与钢球之间预留了合理的活动间隙,既可以将钢球均匀分隔在滚道圆周方向,避免钢球之间直接接触产生额外摩擦,也能在轴承旋转过程中引导钢球在滚道内平稳滚动,防止钢球出现歪斜、脱落的问题。钢球部分按照标准轴承的钢球直径、数量进行圆周阵列排布,每个钢球与内外圈滚道的接触角为0度,符合深沟球轴承的受力特性,主要承受径向载荷,同时在轴承游隙范围内可以承受一定量的双向轴向载荷,能够适配轴系存在少量热胀冷缩窜动的使用场景。
在安装边界的设计考量上,模型完整还原了轴承的轴向定位尺寸:内圈的单侧端面为轴肩定位面,建模时预留了轴肩的高度参考,避免轴肩过高接触到保持架造成运动干涉;外圈的单侧端面为轴承座孔挡肩定位面,同样标注了挡肩的最大允许高度,保证安装时轴承的定位面能够完全贴合,同时不会与旋转的保持架产生摩擦。模型的各零件均为独立可编辑的实体结构,在进行设备整体设计时,可以直接调用该模型进行装配,根据实际使用需求调整轴承的密封形式、润滑结构,也可以基于该基础模型改型设计带止动槽、带防尘盖、带密封圈的衍生轴承型号,大幅降低重复建模的工作量。
从结构设计的细节来看,建模时特意还原了滚道的磨削加工纹理参考、钢球的表面精度特征、保持架的冲压圆角细节,让模型的视觉还原度更贴近真实工业零件的状态,在进行方案汇报、产品演示时能够更直观地展示轴承的装配关系与结构特点。对于结构设计从业者而言,这类标准化的通用零部件模型不需要从零开始绘制,直接调用即可快速完成轴系部件的装配搭建,同时模型的尺寸链完全符合行业通用标准,不会出现装配尺寸不匹配、配合关系错误的问题,能够有效提升整体设计的效率,减少基础零件建模的出错概率。
